4.2

Systeemopbouw

(1)
(3)
(7)
(10)
(11)
(12)
Voor verzending is het Aquilex Fluid Control System verdeeld over twee dozen:
Doos 1 bevat:
• Pomp
• Handboek
• Netsnoer
• Aquilex vacuümslangset (laag en hoog vacuüm)
• Netsnoer voor MyoSure® controle-eenheid
Doos 2 bevat:
• Standaard met weegsysteem
• Reservoirringen
Eerste keer opbouwen van het systeem

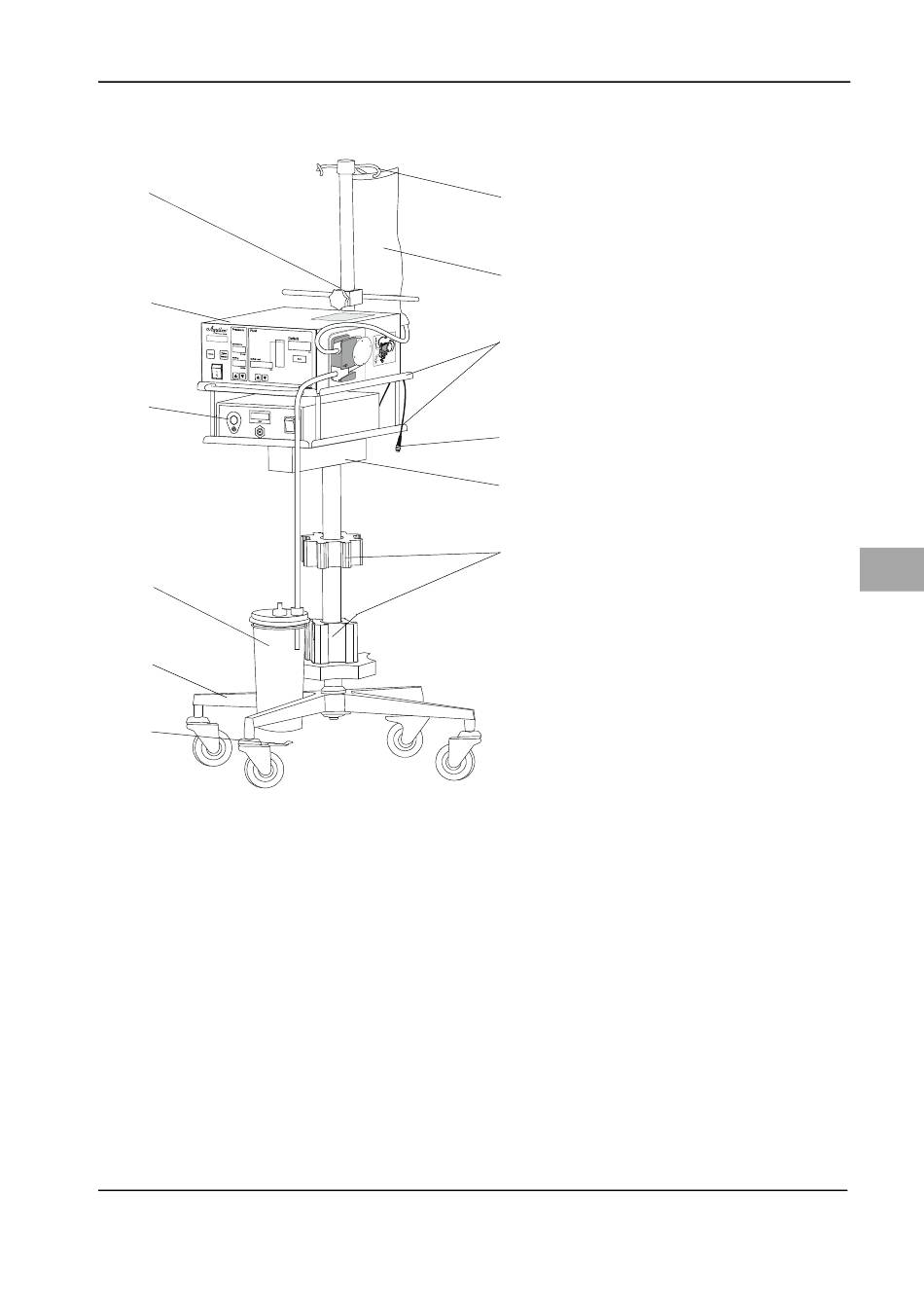

Afb. 4-1 Opbouw van het Aquilex Fluid
Control System
(2)
Standaard
(1)
Zakhouder
(2)
Pomp
(3)
Vloeistofzakken
(4)
(4)
Steunplaten
(5)
Kabel van het weegsysteem
(6)
(5) MyoSure® controle-eenheid
(7)
Weegsysteem
(8)
Reservoirhouder
(9)
Reservoirs
(10)
(11) Rolvoet
(6)
Voetrem
(12)
(8)
(9)
