5.9 Introduction du lot de tubulures d'entrée
(1)
(3)
(4)
(5)
(10)
(voir Fig. 5-9, Pièces du lot de tubulures) Le lot de tubulures d'entrée est composé
de trois sections de tubulure, d'une pièce en Y (4) et de deux mandrins-piquants
pour les poches de liquide (2). Les trois sections de tubulure sont : la section roue
dentée (6), la section entrée (5), et la section hystéroscope (8). Les mandrins-
piquants pour les poches de liquide (2) servent à raccorder les sections de tubu-
lure aux poches de liquide.
Le raccord Luer Lock (9) relie la tubulure de l'hystéroscope à l'hystéroscope.
(2)
(6)
(8)
(9)
1. Lot de tubulures d'entrée - Manipulations à effectuer par le personnel non stérile

Ouvrez le carton d'emballage du lot de tubulures d'entrée.

Le personnel stérile ôte l'emballage intérieur du lot de tubulures et ouvre ce-
lui-ci.
(2)
(6)
(7)
(8)
(9)
(1)
3
2
1
(3)
(5)
(7)
Utilisation du système

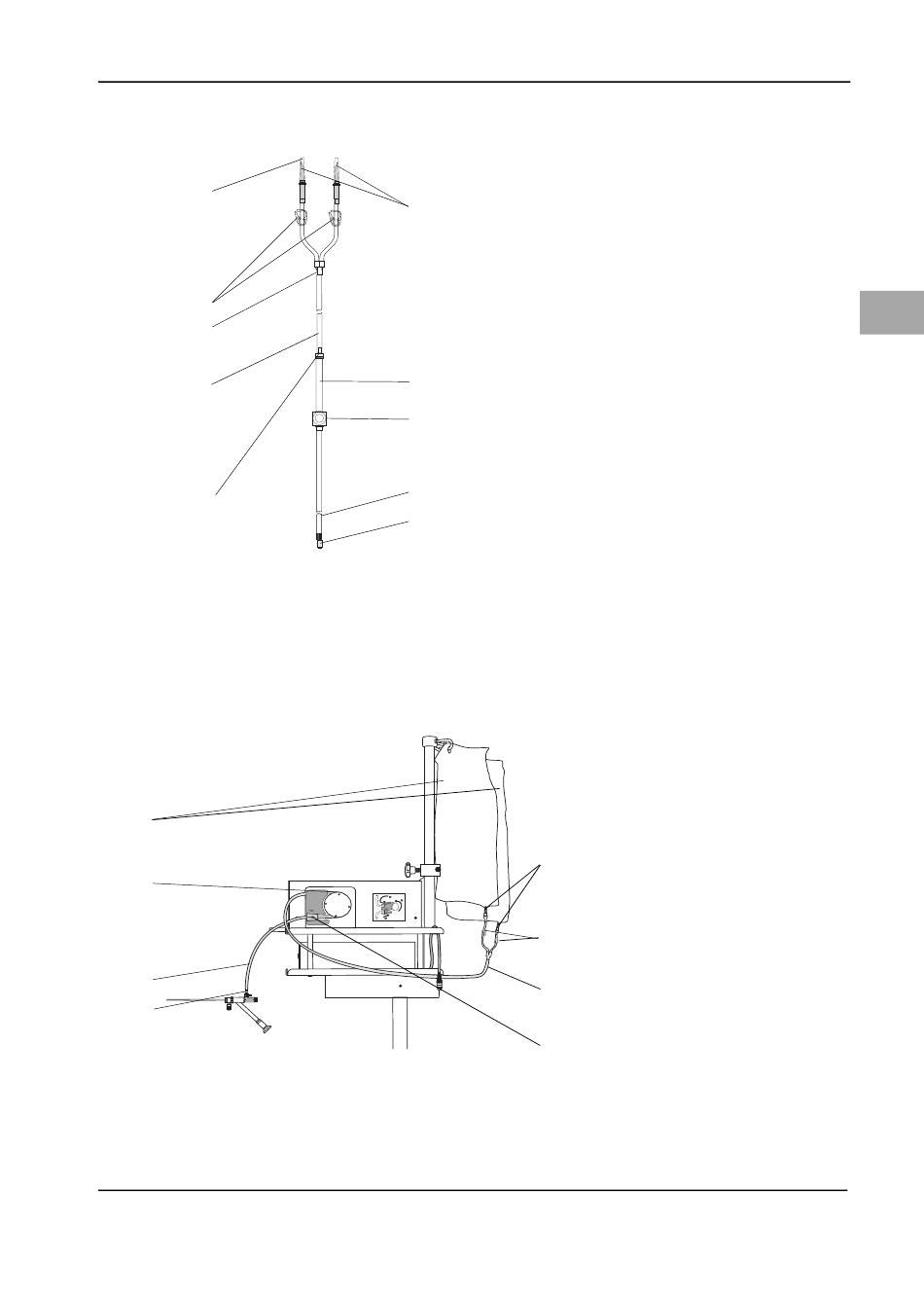

Fig. 5-9 Pièces du lot de tubulures
Capuchons de protection
(1)
(2) Mandrins-piquants pour poche de
liquide
(3) Pinces à tubulure
(4) Pièce en Y
(5) Section entrée
(6) Section roue dentée
(7) Chambre de pression avec mem-
brane et transpondeur RFID
(8) Section hystéroscope
(9) Raccord Luer Lock (bleu)
(10) Raccord roue dentée
Fig. 5-10 Introduction du lot de tubu-
lures
Mandrins-piquants pour poche de
(1)
liquide
Poches de liquide
(2)
Pinces pour poches
(3)
Tubulure d'entrée
(5)
(6) Tubulure de la roue dentée
Chambre de pression avec mem-
(7)
brane et transpondeur RFID
Tubulure de l'hystéroscope
(8)
Raccord Luer Lock (bleu)
(9)
Ouvrir le carton d'emballage
