Utilisation du système

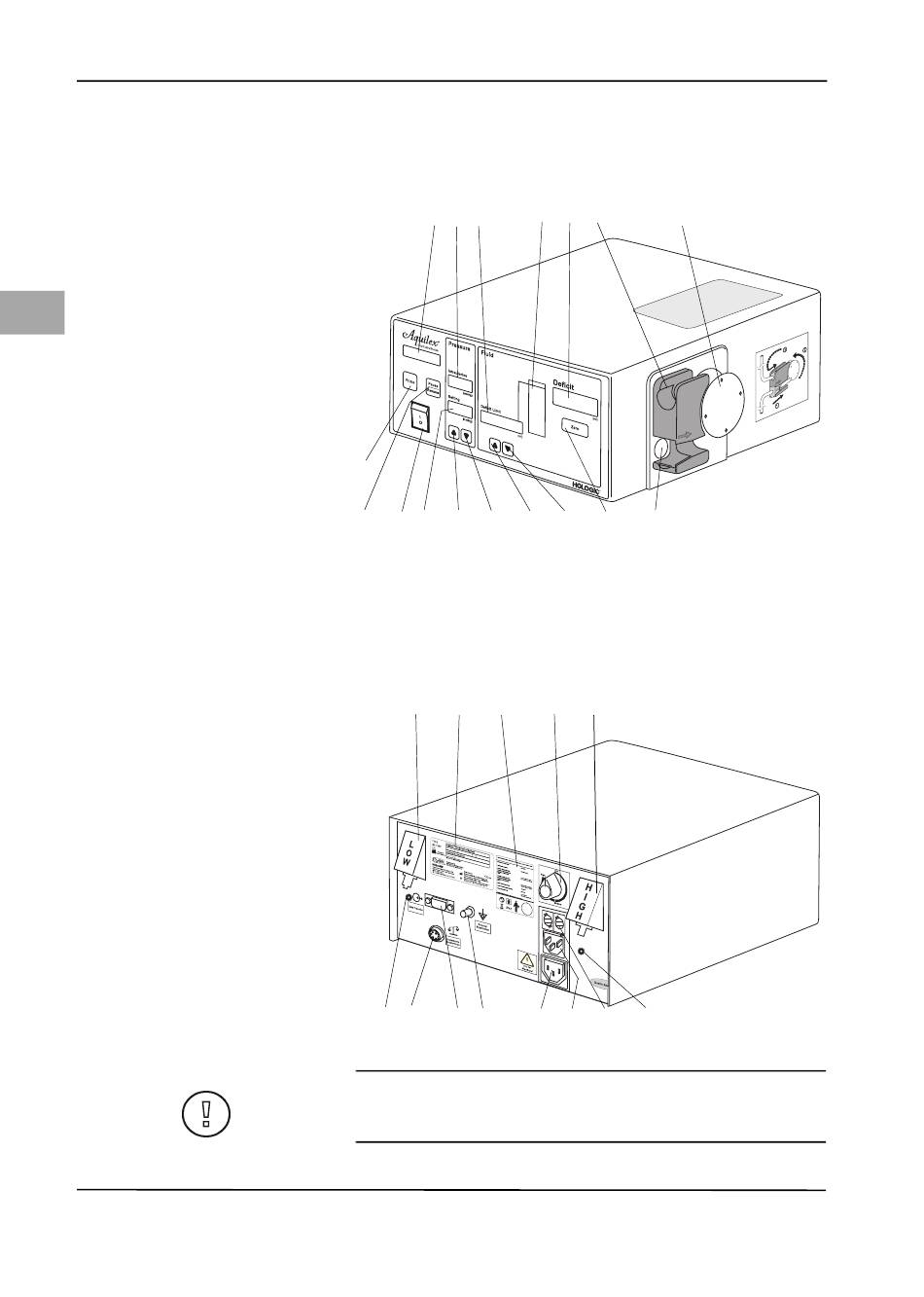

Fig. 5-1

Face avant de la pompe

Affichage de la pompe
(1)
Indicateur de la pression intra-uté-
(2)
rine réelle
Limite du déficit de liquide
(3)
Indicateur de mesure du déficit
(4)
FR
Indicateur de déficit
(5)
(6) Support pour tubulure d'entrée
Roue dentée
(7)
Sonde de pression
(8)
Touche de remise à zéro pour le
(9)
déficit
Diminution de la limite du déficit
(10)
Augmentation de la limite du défi-
(11)
cit
Diminution du réglage de la pres-
(12)
sion intra-utérine de consigne
Augmentation du réglage de la
(13)
pression intra-utérine de consigne
Indicateur de la pression intra-uté-
(14)
rine de consigne
Commutateur ON/OFF
(15)
Touche Pause/Resume
(16)
(17) Touche Prime
Fig. 5-2 Face arrière de la pompe
Raccord pour vide faible (blanc)
(1)
Étiquette du produit
(2)
Données de puissance de l'appareil
(3)
Bouton de réglage pour vide élevé
(4)
Raccord pour vide élevé (vert)
(5)
Porte-fusible
(6)
(7) Prise pour câble secteur
Raccordement pour unité de
(8)
contrôle MyoSure®
Prise pour la liaison équipoten-
(9)
tielle
Interface service
(10)
Prise pour unité de pesage
(11)
Orifices d'évacuation
(12)
14
5 Utilisation du système
5.1 Face avant de la pompe
(1) (2) (3) (4) (5) (6)
(17)
(16)
(15)(14) (13) (12) (11)
Familiarisez-vous avec la disposition des éléments de la face avant de la pompe.
5.2 Face arrière de la pompe
(1) (2) (3)
(12) (11)
(10)
(9)
Familiarisez-vous avec la disposition des éléments de la face arrière de la pompe.
ATTENTION !
Les appareils périphériques devant être raccordés aux interfaces doivent être
conformes à la norme EN 60950.
(7)
(10) (8)
(9)
(4) (5)
(12)
(7)
(8) (6)
