1. Juego de tubos de entrada - A realizar por personal no estéril

Abra la caja de embalaje del juego de tubos de entrada.

El envase interior del juego de tubos lo extrae y lo abre personal estéril.
2 A realizar por personal estéril:

Mantenga la conexión Luer-Lock azul (9) en el campo estéril y alcance el ex-
tremo del tubo con los mandriles de unión para las bolsas de líquido (1) al
personal no estéril.

Acople el conector Luer-Lock azul (9) a la llave de cierre de la entrada al his-
teroscopio. Abra la llave de cierre.
3 A realizar por personal no estéril:

Compruebe si el sistema está encendido.

Cierre las pinzas (3) de los tubos de entrada situadas debajo de los mandri-
les de unión para las bolsas de líquido (1).

Coloque el juego de tubos de entrada en el soporte para el tubo de entrada.
La colocación del tubo de la rueda de rodillos se ilustra en la Fig. 5-11.

Empuje con cuidado la cámara de presión (7) en la ranura inferior del sopor-
te del tubo de entrada (12) hasta notar una resistencia. Oriente la cámara de
presión y el soporte del tubo de entrada según las flechas (véase la Fig. 5-11).

Al colocar el tubo de la rueda de rodillos, evite dañar la membrana de la cá-
mara de presión. La cámara de presión (7) sólo puede colocarse si está des-
presurizada.

Coloque el tubo de rodillo (6) alrededor de la rueda de rodillos (11).

Para conectar el tubo a las bolsas con el líquido de irrigación o para desconec-
tarlo, sujete siempre los mandriles por el asidero previsto. La inserción de los
mandriles de unión en las bolsas de líquido de irrigación debe realizarse
siempre en condiciones estériles. El cirujano debe haber elegido un líquido
adecuado para la intervención planificada.
(1)
3
2
1
(3)
(5)
(7)
Manejo del sistema

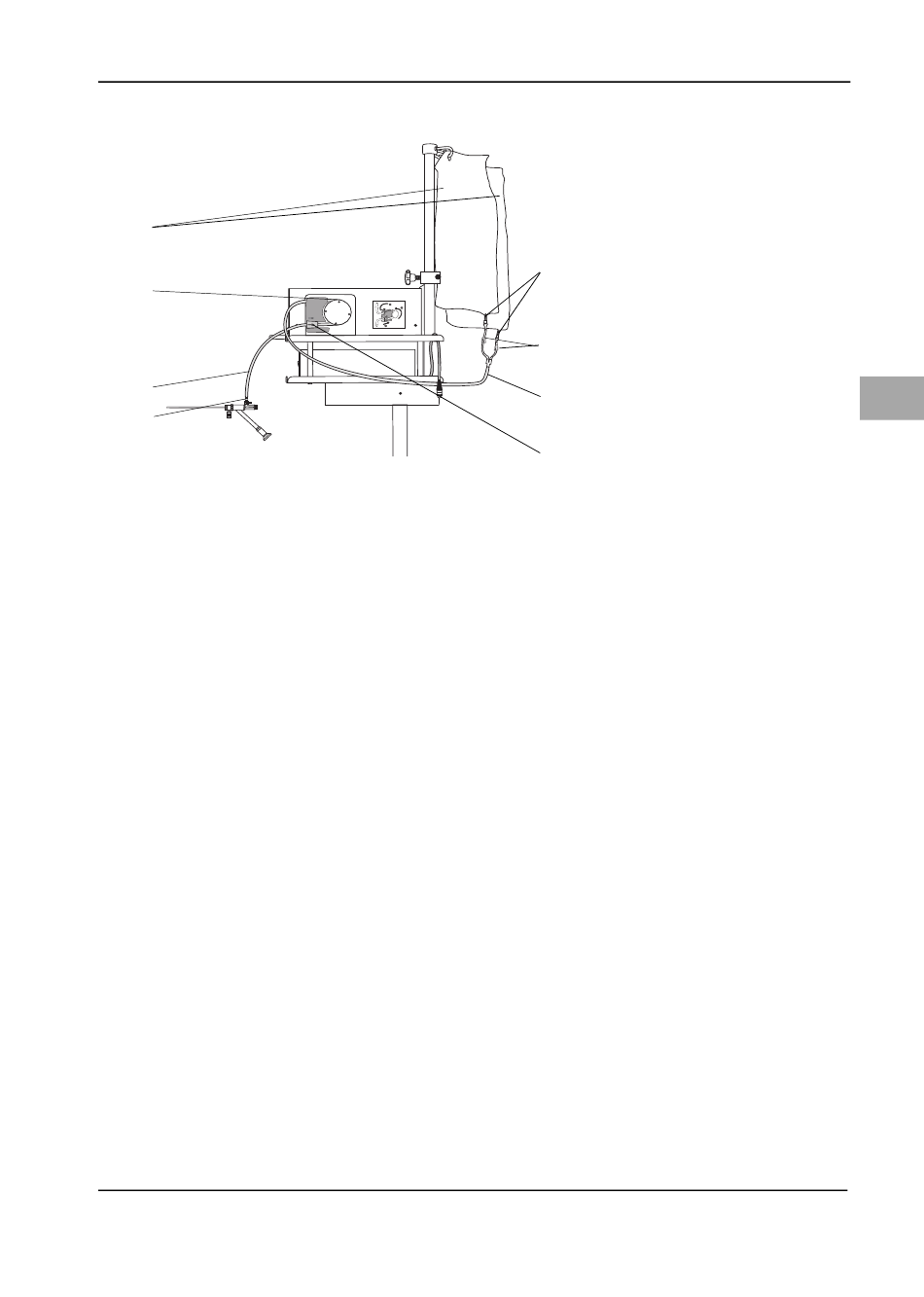

Fig. 5-10 Disposición del juego de tubos
Mandriles de unión para las bolsas
(1)
de líquido
(2) Bolsas de líquido
Pinzas para las bolsas
(3)
Tubo de entrada
(5)
Tubo de la rueda de rodillos
(6)
Cámara de presión con membrana
(7)
y transpondedor RFID
Tubo del histeroscopio
(8)
Conexión Luer Lock (azul)
(9)
Apertura de la caja de embalaje
Conexión al histeroscopio
Introducir el juego de tubos
Conexión de las bolsas de líquido
