5.3
Supporto con unità di pesatura
(4)
(5)
(6)
Il supporto con unità di pesatura è composto da un'unità di pesatura per i conte-
nitori, un'asta con gancio per le sacche contenenti il liquido di irrigazione e un
piede a rotelle.
1. Estrarre il supporto con unità di pesatura dal cartone di spedizione.
2. Estrarre l'asta fino alla posizione di finecorsa.
3. Estrarre il tendi-sacca.
4. Estrarre la pompa e il cavo di alimentazione dal primo cartone.
5. A seconda del tipo di contenitore utilizzato, applicare l'anello (contenuto nel
secondo cartone di spedizione) sul supporto superiore (7) o su quello inferio-
re (8).
6. Inserire il cavo di alimentazione nella connessione ((7) Fig. 5-2, Retro della
pompa) sul retro della pompa e in una presa di corrente con contatto di pro-
tezione.
7. Collegare l'unità di pesatura alla pompa inserendo il cavo dell'unità ((2) Fig.
5-3, Supporto con unità di pesatura) nella relativa connessione ((11) Fig. 5-2,
Retro della pompa).
8. Inserire il cavo dell'unità di controllo MyoSure® fornito in dotazione nella con-
nessione ((8) Fig. 5-2, Retro della pompa) situata sul retro della pompa per
collegare quest'ultima all'unità MyoSure®.
PERICOLO!
Errore di bilanciamento
Fare attenzione che all'avvio del sistema nessuna parte entri in contatto con
l'unità di pesatura. Ciò potrebbe causare valori del deficit imprecisi.
PERICOLO!
Deficit di liquido
È necessario tenere sotto osservazione la quantità di liquido rimanente nella pa-
ziente. Il deficit è la quantità complessiva di liquido che rimane nella paziente o
che non può essere assegnata. Prestare attenzione alla tolleranza di misurazione
del sistema (vedere il capitolo 10, Dati tecnici). La valutazione della quantità di
liquido che rimane nella paziente è responsabilità del medico.
(1)

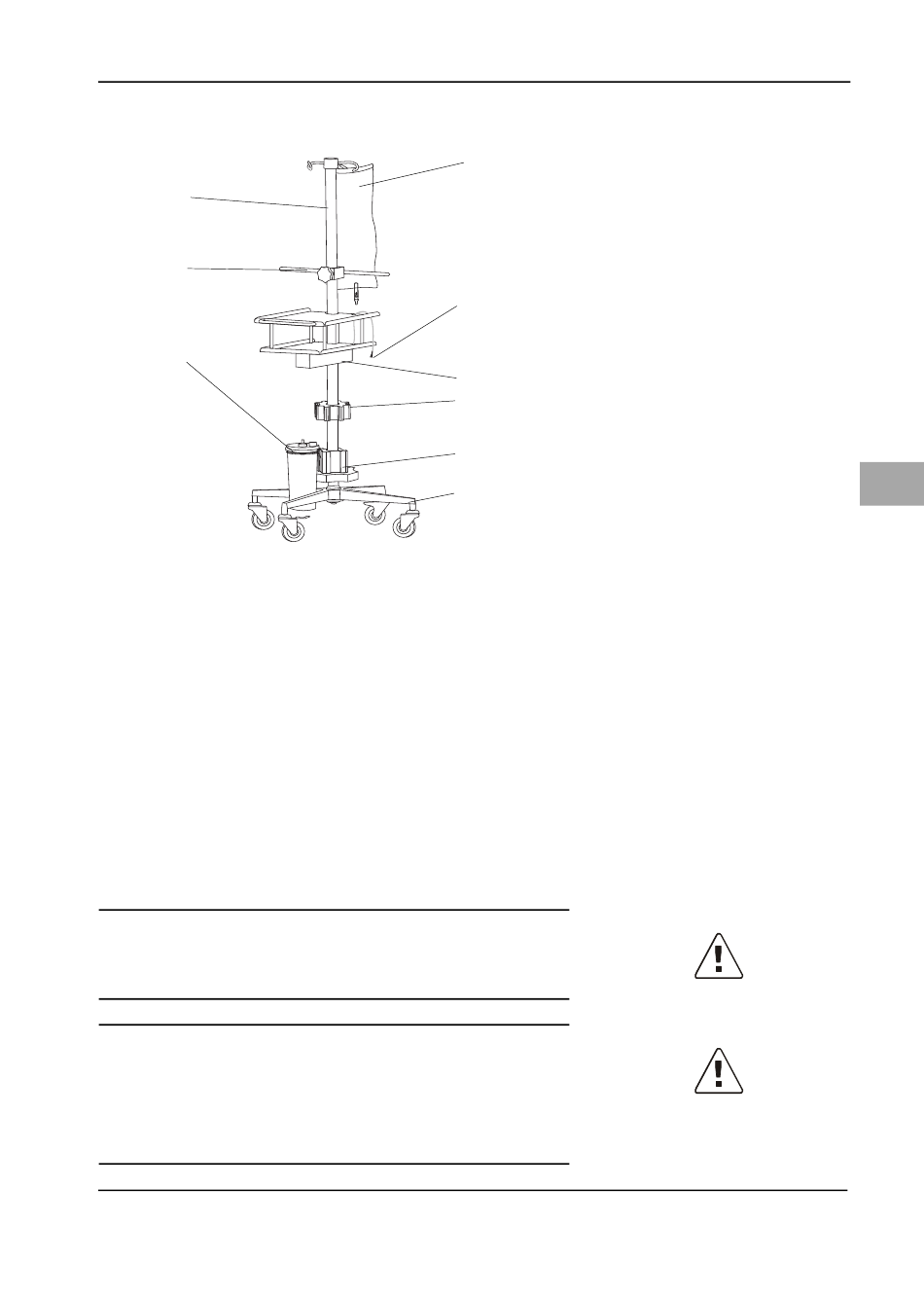

Fig. 5-3
(1)
(2)
(3)
(4)
(5)
(6)
(2)
(7)
(8)
(3)
(7)
(9)
(8)
(9)
Funzionamento del sistema
Supporto con unità di pesatura
Sacche di liquido
Cavo dell'unità di pesatura
Unità di pesatura
Asta con supporto sacca
Tendi-sacca
Contenitore
Supporto per contenitore supe-
riore (Serres, Medela, Baxter,
Baxter flex)
Supporto per contenitore inferiore
(Abbott, Bemis, Medi-Vac, DeRoyal)
Piede a rotelle
