Funzionamento del sistema

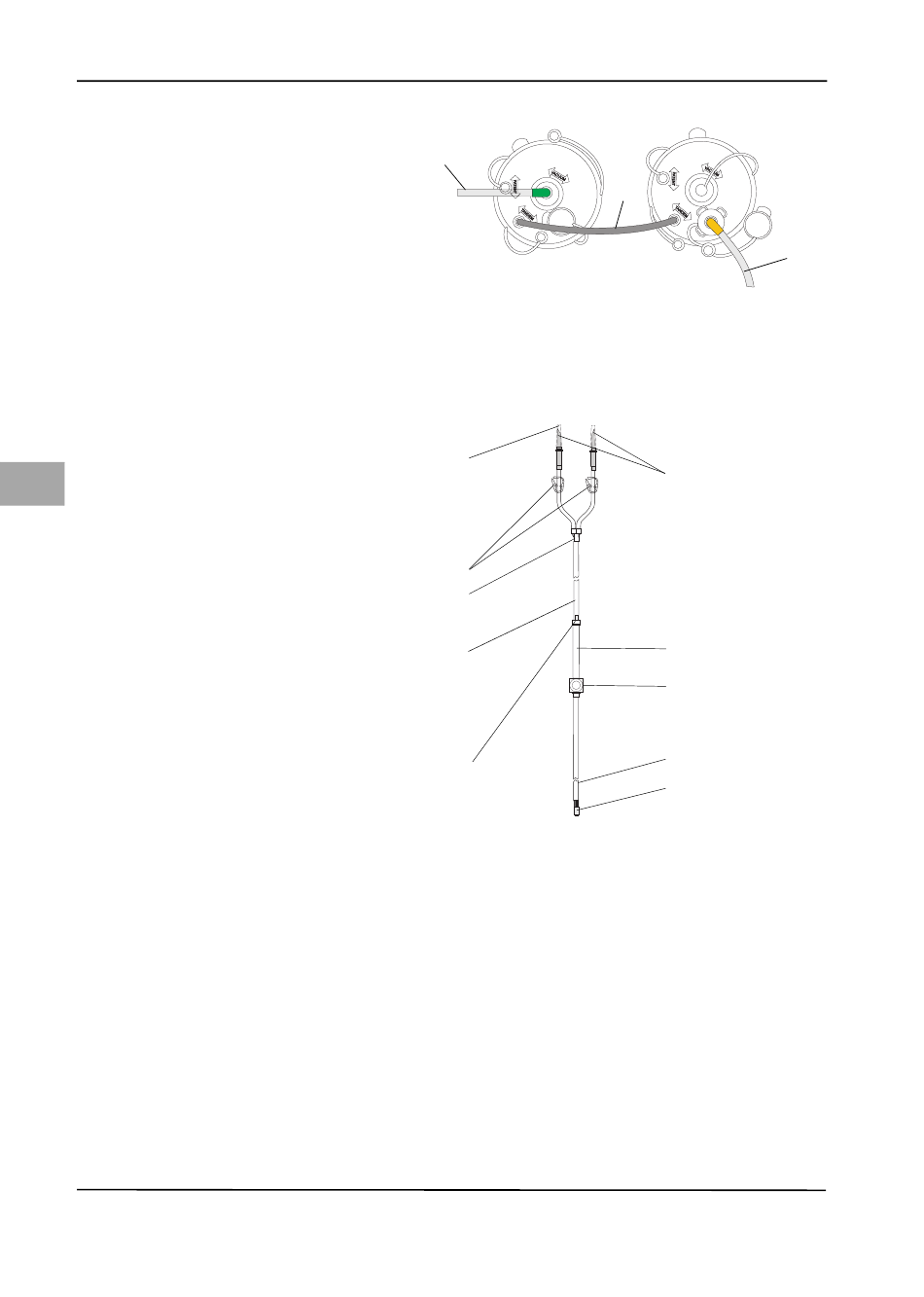

Fig. 5-9 Componenti del set di tubi
Tappi di protezione
(1)
(2) Raccordi conici per sacche di liquido
IT
(3) Fascette di serraggio dei tubi
(4) Raccordo a Y
(5) Sezione flusso in ingresso
(6) Sezione ruota
(7) Camera a pressione con membrana e
trasponditore RFID
(8) Sezione isteroscopio
(9) Raccordo Luer-Lock (blu)
(10) Attacco ruota
22
(1)
Se nell'utero viene rilevata la presenza di tessuto patologico, il MyoSure® TRD
può essere collegato al sistema Aquilex, come illustrato nella Fig. 5-8. Il tubo a de-
pressione del MyoSure® (6) viene collegato al raccoglitore di tessuto (5) nel se-
condo contenitore.
5.9

Inserimento del set di tubi per flusso in ingresso

(1)
(3)
(4)
(5)
(10)
(vedere Fig. 5-9, Componenti del set di tubi) Il set di tubi per flusso in ingresso è
costituito da tre sezioni, un raccordo a Y (4) e due raccordi conici per le sacche di
liquido (2). Le tre sezioni sono le seguenti: sezione ruota (6), sezione flusso in in-
gresso (5) e sezione isteroscopio (8). I raccordi conici per le sacche di liquido (2)
consentono di collegare le sezioni alle sacche per il liquido.
Il raccordo Luer-Lock (9) collega il tubo per l'isteroscopio all'isteroscopio stesso.
(3)
(6)
(2)
(6)
(7)
(8)
(9)
