1. Set di tubi per flusso in ingresso - da eseguirsi da parte di personale non sterile

Aprire la confezione esterna del set di tubi per flusso in ingresso.

Il personale sterile preleva la confezione interna del set di tubi e la apre.
2 Da eseguirsi da parte di personale sterile

Conservare nella zona sterile il connettore Luer-Lock blu (9) e consegnare
l'estremità del tubo con i raccordi conici per le sacche di liquido (1) al perso-
nale non sterile.

Collegare il connettore Luer-Lock blu (9) al rubinetto d'intercettazione del
flusso in ingresso dell'isteroscopio. Aprire il rubinetto d'intercettazione.
3 Da eseguirsi da parte di personale non sterile

Controllare che il sistema sia acceso.

Collegare le fascette di serraggio (3) ai tubi per flusso in ingresso sotto i rac-
cordi conici delle sacche per liquido (1).

Posizionare il set di tubi per flusso in ingresso nel supporto del tubo corri-
spondente.
L'inserimento del tubo della ruota è rappresentato in Fig. 5-11.

Spingere delicatamente la camera a pressione (7) nell'alloggiamento infe-
riore del supporto del tubo per flusso in ingresso (12), fino a ad avvertire una
certa resistenza. Allineare la camera a pressione e il supporto del tubo per
flusso in ingresso alla direzione delle frecce (vedere Fig. 5-11).

Durante l'inserimento del tubo della ruota fare attenzione a non danneggia-
re la membrana della camera a pressione. La camera a pressione (7) deve es-
sere inserita esclusivamente in stato depressurizzato.

Avvolgere il tubo della ruota (6)intorno alla ruota (11).

Quando si collega il tubo alle sacche contenenti il liquido d'irrigazione oppu-
re lo si rimuove dalle sacche, afferrare sempre i raccordi conici in corrispon-
denza dell'impugnatura appositamente prevista. I raccordi conici devono
essere inseriti nelle sacche del liquido in condizioni sterili. Il chirurgo deve
avere scelto un liquido idoneo per l'intervento pianificato.
(1)
3
2
1
(3)
(5)
(7)
Funzionamento del sistema

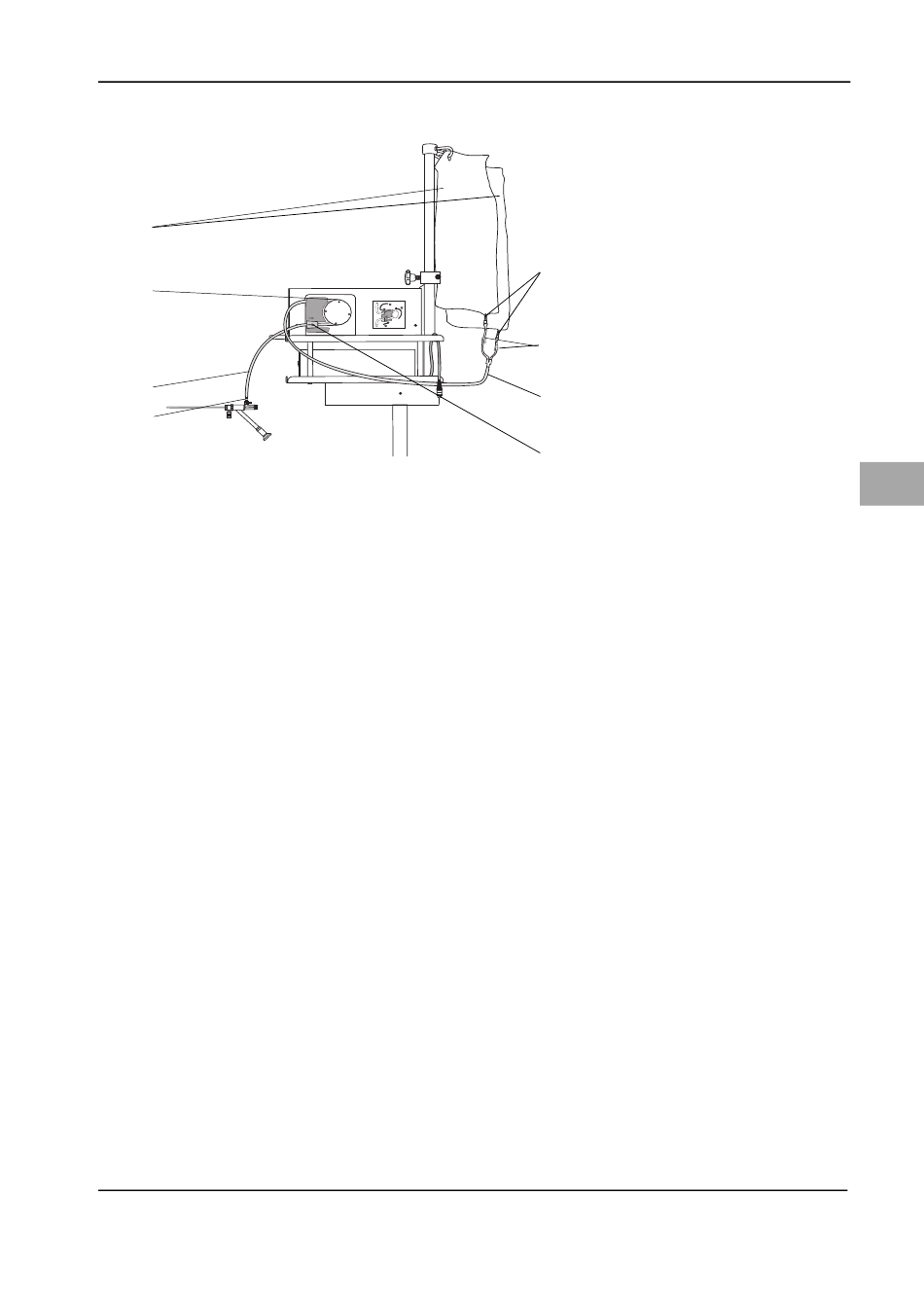

Fig. 5-10 Inserimento del set di tubi
Raccordi conici per sacche di
(1)
liquido
(2) Sacche di liquido
Fascette per sacca
(3)
Tubo per flusso in ingresso
(5)
Tubo della ruota
(6)
Camera a pressione con mem-
(7)
brana e trasponditore RFID
Tubo per isteroscopio
(8)
Raccordo Luer-Lock (blu)
(9)
Apertura della confezione esterna
Collegamento all'isteroscopio
Inserire il set di tubi
Collegamento delle sacche di liquido
