Nella configurazione a basso vuoto della Fig. 5-4, il set di tubi per flusso in uscita
(tubo a Y) viene collegato all'attacco paziente (4) del secondo contenitore. L'at-
tacco giallo flessibile è fissato al telo di copertura (6). Il raccordo Luer giallo è col-
legato al rubinetto d'intercettazione (7) del canale di deflusso estraibile
(MyoSure®) oppure al rubinetto per flusso in uscita dell'isteroscopio.
5.8.1 Attacco di deflusso del MyoSure®
(1)
(2)
(4)
(5)
(5)
(3)
(3)
(7)
Funzionamento del sistema

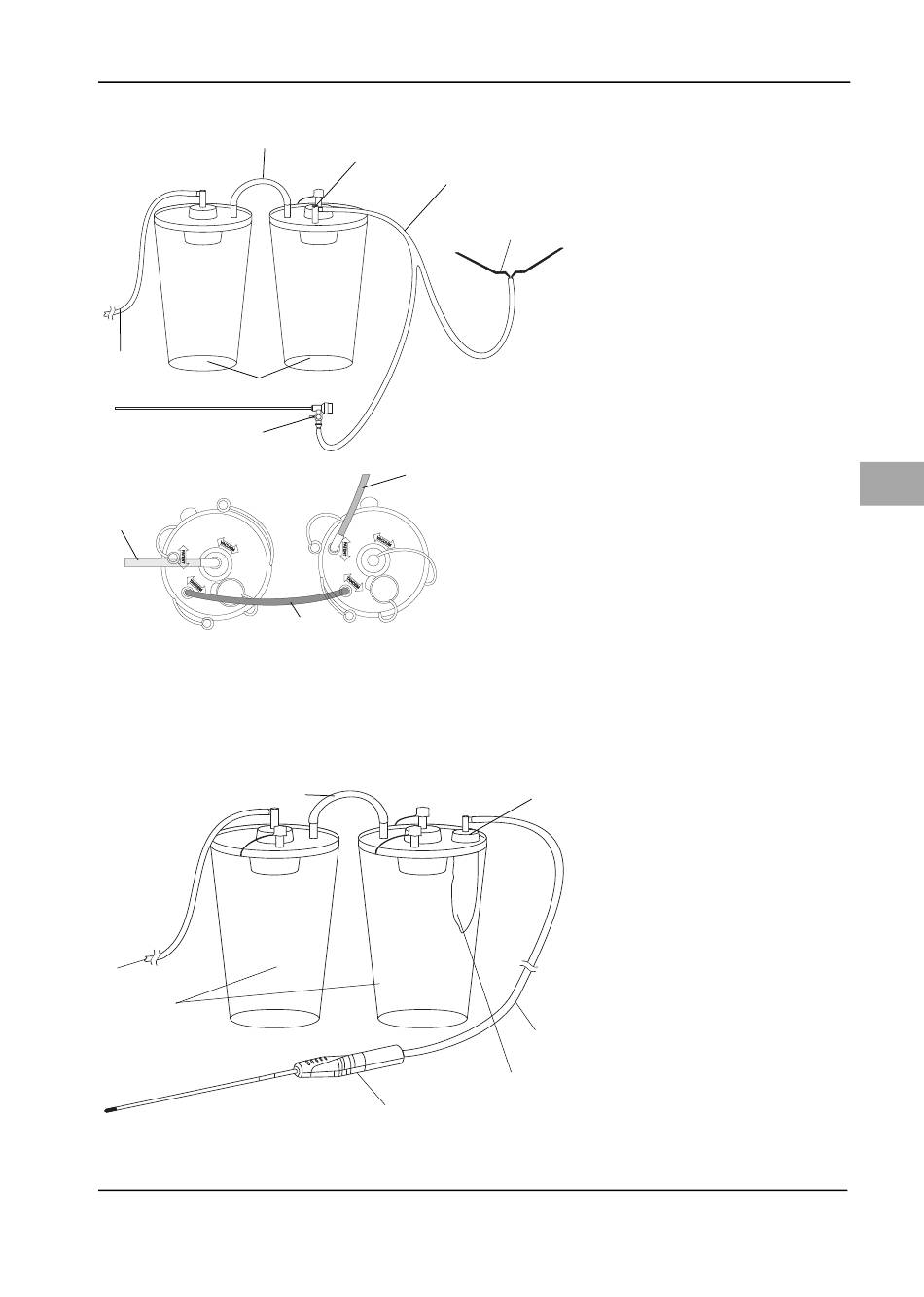

Fig. 5-7 Set di tubi per flusso in uscita
A basso vuoto (bianco)
(1)
(2) Contenitore
(3) Tubo di collegamento
(6) (4) Attacco paziente
(5) Set di tubi per flusso in uscita
(6) Telo di copertura
(7) Canale di deflusso estraibile (Myo-
Sure®) o rubinetto del flusso in
uscita dell'isteroscopio
(4)
Fig. 5-8 Attacco del MyoSure®
A alto vuoto (verde)
(1)
(2) Contenitore
(3) Tubo di collegamento
(4) Attacco per campione tessuto
(5) Raccoglitore tessuto
(6) Tubo a depressione del MyoSure®
(7) MyoSure® Tissue Removal Device
(TRD)
(6)
(5)
