Funzionamento del sistema

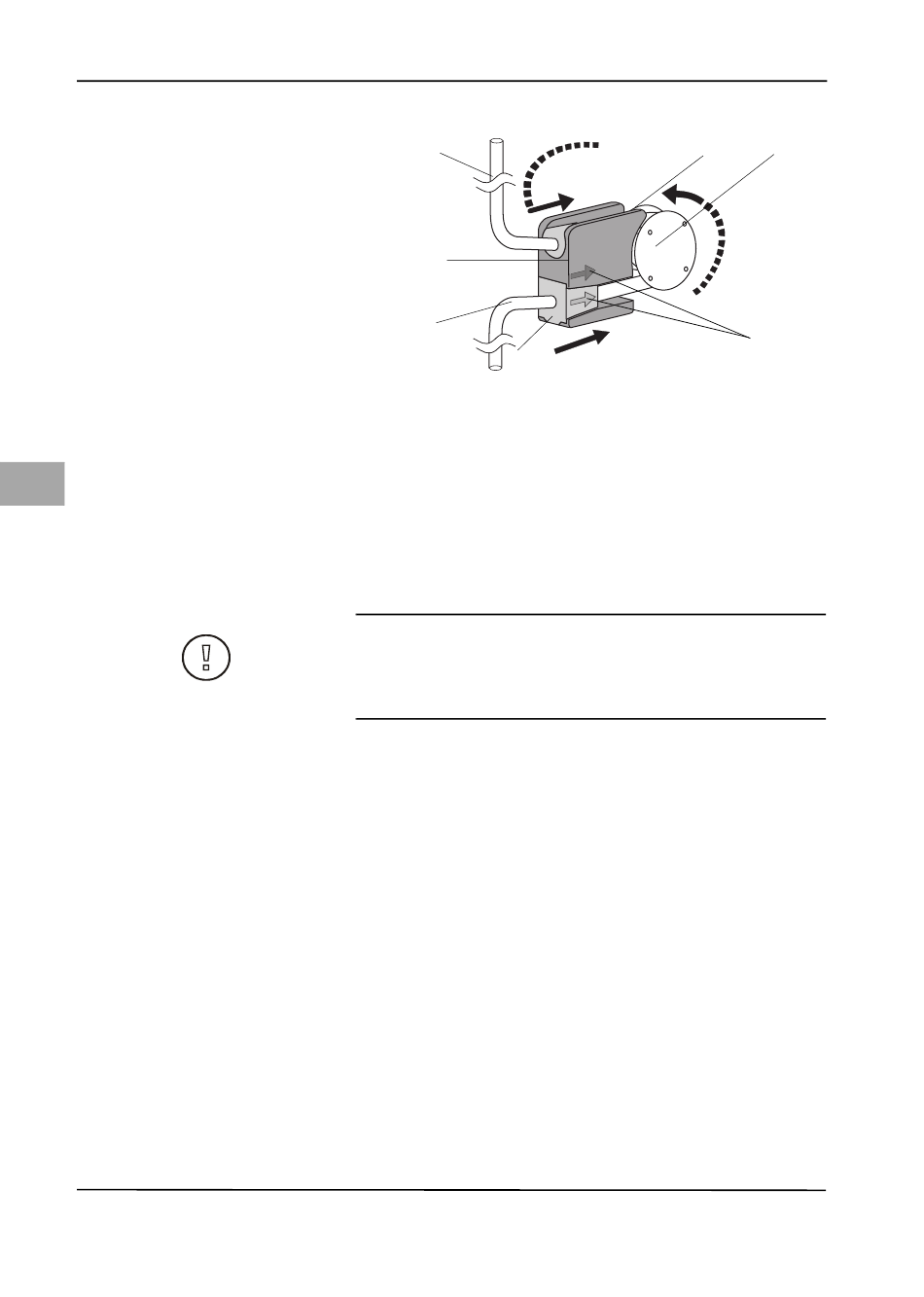

Fig. 5-11 Applicazione del tubo della
ruota
Tubo per flusso in ingresso
(5)
Tubo della ruota
(6)
Camera a pressione
(7)
Tubo per isteroscopio
(8)
Ruota
(11)
Supporto per tubo per flusso in
(12)
ingresso
Freccia di direzione
(13)
Impostazione della pressione intrauterina
nominale
IT
Soglia di sicurezza
Impostazione della soglia di deficit
Calibrazione automatica del lume
24
(5)
(12)
(8)
(7)
5.10

Preselezione della pressione intrauterina nominale

L'impostazione della pressione intrauterina nominale può essere adattata quan-
do il sistema è in funzione. A tal fine, utilizzare i tasti º e » (Fig. 5-1, Lato anteriore
della pompa). L'impostazione della pressione può essere selezionata tra 40 e 150
mmHg in intervalli di 5 mmHg. La pressione intrauterina reale è visualizzata
sull'indicatore della pressione intrauterina reale (2).
Se durante lo scroll con i tasti º (vedere Fig. 5-1, Lato anteriore della pompa) si
raggiunge la soglia di sicurezza di 100 mmHg, entra in funzione un segnale acu-
stico. Per impostare un valore superiore, fino a un massimo di 150 mmHg, rila-
sciare il tasto º per circa un secondo e poi proseguire lo scroll.
ATTENZIONE!
Se durante l'intervento la pressione attuale non reagisce a un aumento del valo-
re del flusso, è possibile che si sia verificata una perforazione della cavità uterina.
Rischio di intravasazione. Controllare se la cavità uterina ha riportato delle pos-
sibili lesioni.
5.11

Impostazione del limite di deficit

La soglia di deficit può essere adattata quando il sistema è in funzione. A tal fine,
utilizzare i tasti º e » (vedere Fig. 5-1). La soglia di deficit può essere impostata
tra 600 e 2500 ml in intervalli di 100 ml. La soglia di deficit viene indicata sul cor-
rispondente indicatore (3). Il misuratore di deficit assiste l'operatore durante il
monitoraggio della quantità deficitaria. Il colore del misuratore di deficit varia
quando ci si avvicina alla soglia di deficit. La soglia di deficit impostata dall'ope-
ratore è segnalata da un LED rosso nella parte superiore del misuratore. Se duran-
te il funzionamento il deficit effettivo aumenta, il LED si accende e indica la
quantità deficitaria effettiva fino al raggiungimento della soglia di deficit (vedere
il paragrafo Soglia di deficit nel capitolo 6, Funzioni di sicurezza).
5.12

Utilizzo della pompa durante l'intervento


Aprire le fascette di serraggio sulle sacche del liquido ((3) Fig. 5-10).

Aprire completamente il rubinetto d'intercettazione per l'afflusso all'istero-
scopio.

Premere il tasto Prime ((17) Fig. 5-1).

La pompa funziona per circa 20 secondi per pompare aria dai tubi ed esegui-
re la calibrazione automatica del lume.

Sull'indicatore della pompa compare Calibration Running (Calibrazione in
corso).
La pompa è dotata di una funzione per la calibrazione automatica del lume. Il si-
stema determina la resistenza di flusso dell'isteroscopio. Tale resistenza è utiliz-
zata per calcolare la pressione della pompa necessaria per mantenere la
(6)
(11)
(13)
