Manejo del sistema

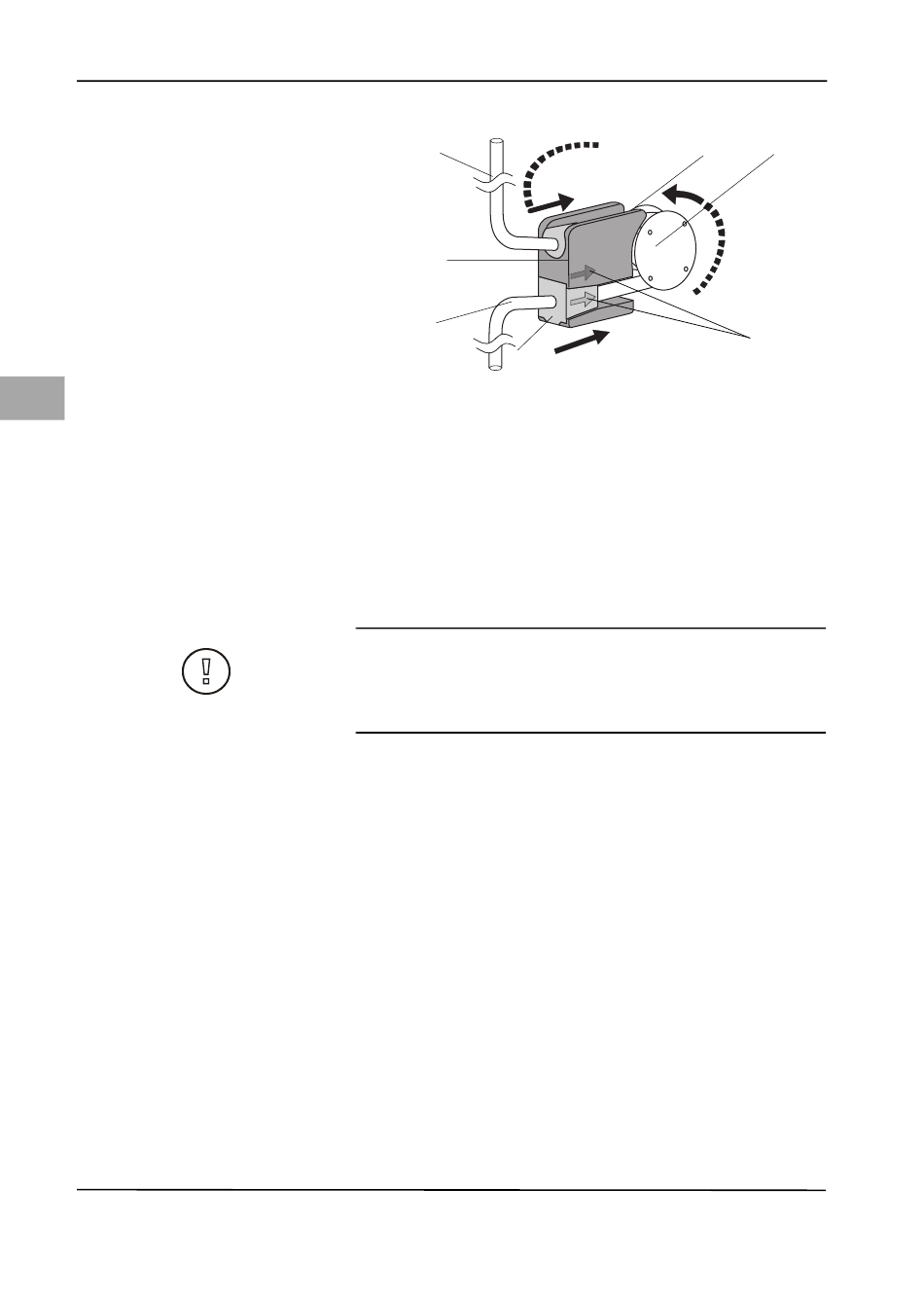

Fig. 5-11
Colocación del tubo de la rueda
de rodillos
Tubo de entrada
(5)
Tubo de la rueda de rodillos
(6)
Cámara de presión
(7)
Tubo del histeroscopio
(8)
Rueda de rodillos
(11)
Soporte para el tubo de entrada
(12)
Flechas de orientación
(13)
ES
Ajuste de la presión intrauterina nominal
Umbral de seguridad
Ajuste del límite del déficit
Calibración automática del lumen
24
(5)
(12)
(8)
(7)
5.10
Preselección de la presión intrauterina nominal
El ajuste de la presión intrauterina nominal se puede regular cuando el sistema
está en funcionamiento. Utilice para ello las teclas º y » (Fig. 5-1, Parte delantera
de la bomba). El ajuste de la presión puede realizarse entre de 40 y 150 mmHg en
intervalos de 5 mmHg. La presión intrauterina real se muestra en el indicador de
la presión intrauterina real (2).
Cuando al desplazarse con la tecla º (véase Fig. 5-1, Parte delantera de la bomba)
se alcanza el umbral de seguridad de 100 mmHg, suena una señal acústica de avi-
so. Deje de pulsar la tecla º durante un segundo más o menos y continúe después
desplazándose para fijar un valor más elevado (de hasta 150 mmHg como máxi-
mo).
ATENCIÓN
Si el valor de la presión actual no se altera cuando se aumenta el valor del caudal,
puede deberse también a una perforación de la cavidad uterina. Existe el peligro
de que ocurra una intravasación. Examine la existencia de zonas dañadas en la
cavidad uterina.
5.11
Ajuste del límite del déficit
El ajuste del límite del déficit se puede regular cuando el sistema está en funcio-
namiento. Utilice para ello las teclas º y » (véase Fig. 5-1). El límite del déficit se
puede establecer entre 600 y 2500 ml a intervalos de 100 ml. El límite del déficit
se muestra en elindicador del límite del déficit (3). El medidor del déficit sirve
para ayudar al usuario a vigilar la cantidad de déficit existente. El color del medi-
dor del déficit cambia cuando el valor del déficit se aproxima al límite. El límite
del déficit ajustado por el usuario se encuentra arriba en el medidor del déficit
marcado con un LED rojo. Si durante el funcionamiento el déficit real aumenta,
se ilumina el LED y muestra la cantidad deficitaria real hasta que se alcance el lí-
mite del déficit (véase el apartado de Límite de déficit del capítulo 6, Funciones
de seguridad).
5.12
Utilización de la bomba durante una intervención quirúrgica
Abra las pinzas de las bolsas de líquido ((3) Fig. 5-10).
Abra completamente la llave de cierre del flujo de entrada al histeroscopio.
Pulse la tecla Prime (preparación) ((17) Fig. 5-1).
La bomba se acciona durante unos 20 segundos para bombear el aire ocluido
fuera de los tubos y realizar la calibración automática del lumen.
En el indicador de la bomba aparece Calibration Running (calibración en cur-
so).
La bomba está equipada con una función para calibrar automáticamente el lu-
men. El sistema determina la resistencia al flujo del histeroscopio. Esta resisten-
(6)
(11)
(13)
