Compteurs rapides : HC

Les compteurs rapides comptent des événements très rapides indépendamment du cycle de la
CPU. Ils ont une valeur de comptage (ou valeur en cours) entière signée de 32 bits. Pour accéder
à la valeur de comptage d'un compteur rapide, vous indiquez l'adresse du compteur rapide,
comprenant l'identificateur de zone HC et le numéro du compteur (HC0, par exemple). Vous ne
pouvez accéder qu'en lecture à la valeur en cours des compteurs rapides et qu'en format de
double mot (32 bits).
Format :
Accumulateurs : AC
Les accumulateurs sont des éléments en lecture/écriture pouvant être utilisés comme mémoire.
Vous pouvez, par exemple, vous servir des accumulateurs pour transmettre des paramètres à ou
depuis des sous--programmes et pour sauvegarder des valeurs intermédiaires utilisées dans un
calcul. Le S7--200 dispose de quatre accumulateurs de 32 bits : AC0, AC1, AC2 et AC3. Vous
pouvez accéder aux données contenues dans les accumulateurs par octets, mots ou doubles
mots.
C'est l'opération utilisée pour accéder à l'accumulateur qui détermine la taille des données en
accès. Comme le montre la figure 4-8, lorsque vous accédez aux accumulateurs en format d'octet
ou de mot, vous n'utilisez, respectivement, que les 8 et 16 bits de poids faible de cet
accumulateur ; quand vous y accédez par doubles mots, vous faites appel à l'intégralité des 32
bits.
Consultez la description des opérations d'interruption au chapitre 6 pour plus d'informations sur
l'utilisation des accumulateurs avec les programmes d'interruption.
Format :

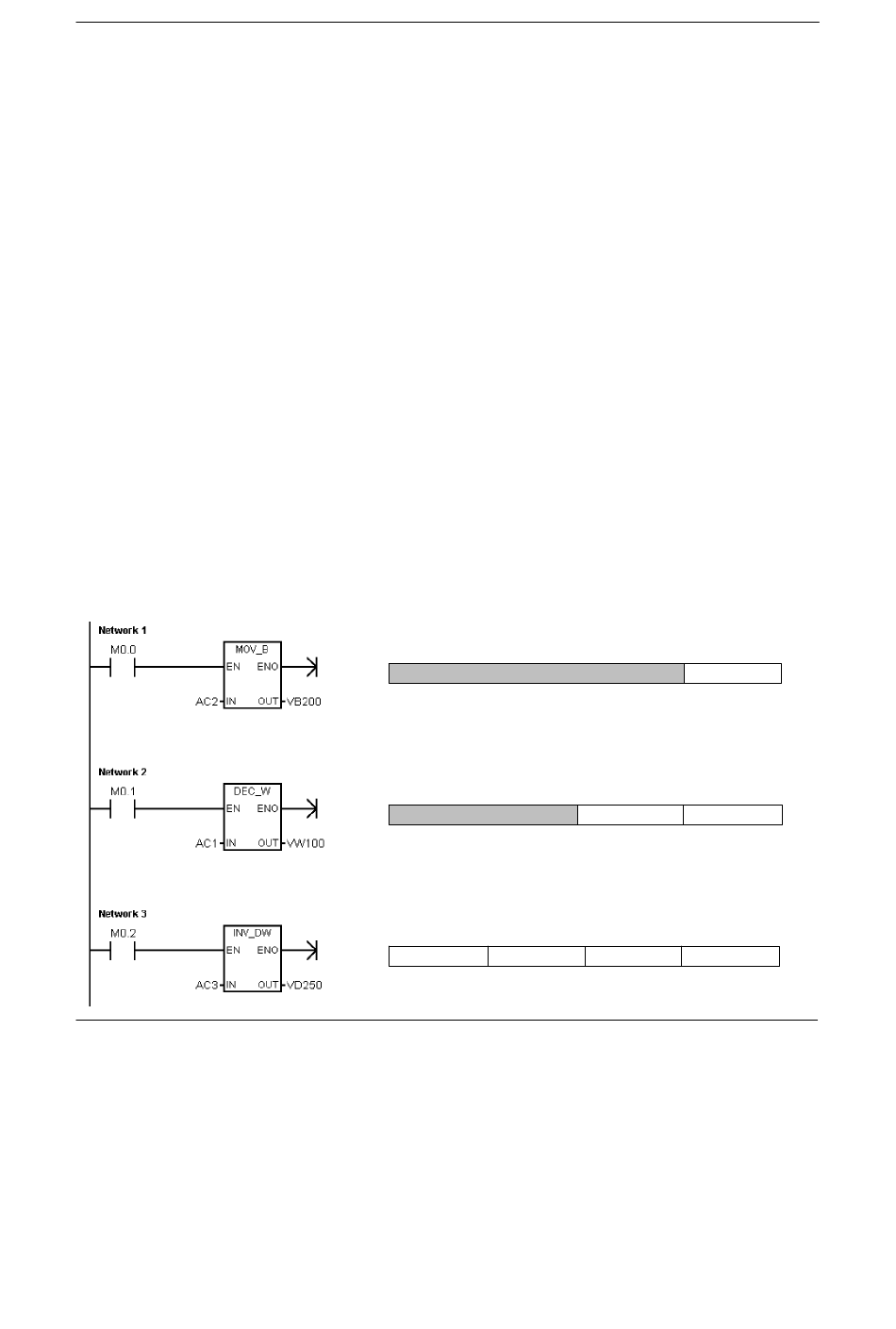

Figure 4-8 Accès aux accumulateurs
