Automate programmable S7-200 Manuel système

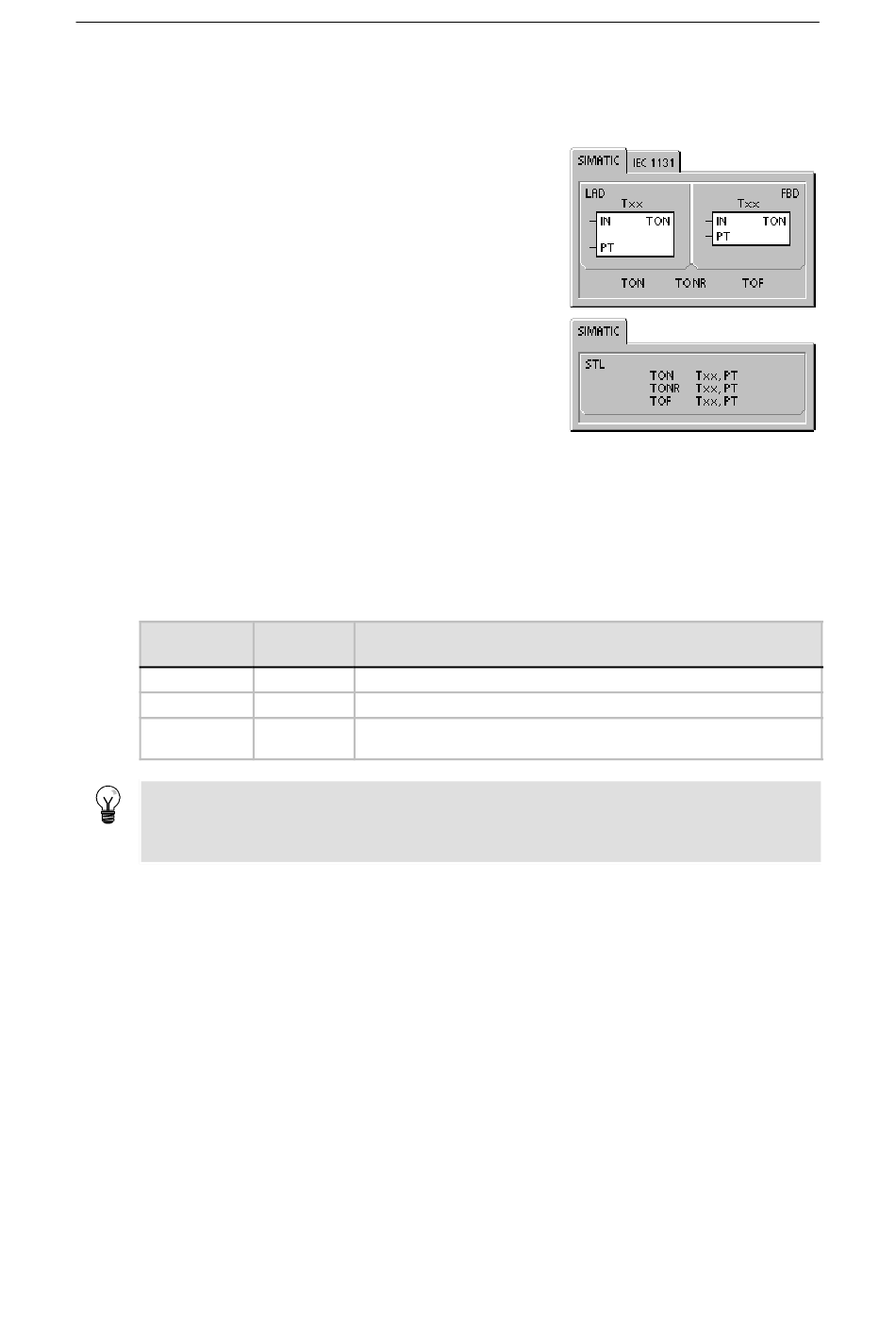

Opérations de temporisation
Opérations de temporisation SIMATIC
Démarrer temporisation sous forme de retard à la
montée
Démarrer temporisation sous forme de retard à la
montée mémorisé
Les opérations Démarrer temporisation sous forme de
retard à la montée (TON) et Démarrer temporisation sous
forme de retard à la montée mémorisé (TONR) comptent le
temps qui s'écoule lorsque l'entrée de validation est activée.
Le numéro de la temporisation (Txx) détermine la résolution
de la temporisation et la résolution est maintenant montrée
dans la boîte de l'opération.
Temporisation sous forme de retard à la
retombée
L'opération Démarrer temporisation sous forme de retard à
la retombée (TOF) sert à retarder la désactivation d'une
sortie pour un intervalle de temps donné après que l'entrée
a été désactivée. Le numéro de la temporisation (Txx)
détermine la résolution de la temporisation et la résolution
est maintenant montrée dans la boîte de l'opération.
Tableau 6-72 Opérandes autorisés pour les opérations de temporisation SIMATIC
Entrées/sorties Types de
Txx
IN
PT
Conseil
Vous ne pouvez partager le même numéro de temporisation (Txx) pour une temporisation sous
forme de retard à la retombée (TOF) et pour une temporisation sous forme de retard à la
montée (TON). Il est, par exemple, impossible d'avoir TON T32 et TOF T32.
Les trois types de temporisation exécutent des tâches de temporisation de types différents
comme illustré au tableau 6-73 :
Vous pouvez utiliser une temporisation TON pour mesurer un intervalle de temps unique.
-
Vous pouvez utiliser une temporisation TONR pour accumuler un certain nombre
-
d'intervalles de temps.
Vous pouvez utiliser une temporisation TOF pour allonger le temps après une situation
-
"désactivé" ou "faux", par exemple pour refroidir un moteur une fois qu'il a été mis hors
tension.
208
Opérandes
données
WORD Constante (T0 à T255)
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
INT IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AIW, *VD, *LD, *AC,
constante
