Le S7- - 200 comporte des potentiomètres analogiques
Les potentiomètres analogiques sont situés sous le volet d'accès frontal du module. Vous pouvez
régler ces potentiomètres afin d'augmenter ou de diminuer les valeurs rangées dans des octets
de mémentos spéciaux. Le programme peut utiliser ces valeurs en lecture seule pour diverses
fonctions, telles que la mise à jour de la valeur en cours d'une temporisation ou d'un compteur,
l'entrée ou la modification des valeurs prédéfinies ou la définition de limites. Réglez les
potentiomètres à l'aide d'un petit tournevis. Tournez le potentiomètre dans le sens des aiguilles
d'une montre (vers la droite) pour augmenter une valeur et dans le sens inverse des aiguilles
d'une montre (vers la gauche) pour diminuer une valeur.
Le SMB28 contient la valeur numérique représentant la position du potentiomètre analogique 0 et
le SMB29 celle représentant la position du potentiomètre analogique 1. Les potentiomètres
analogiques ont une plage nominale allant de 0 à 255 et une répétabilité de ±2 valeurs.

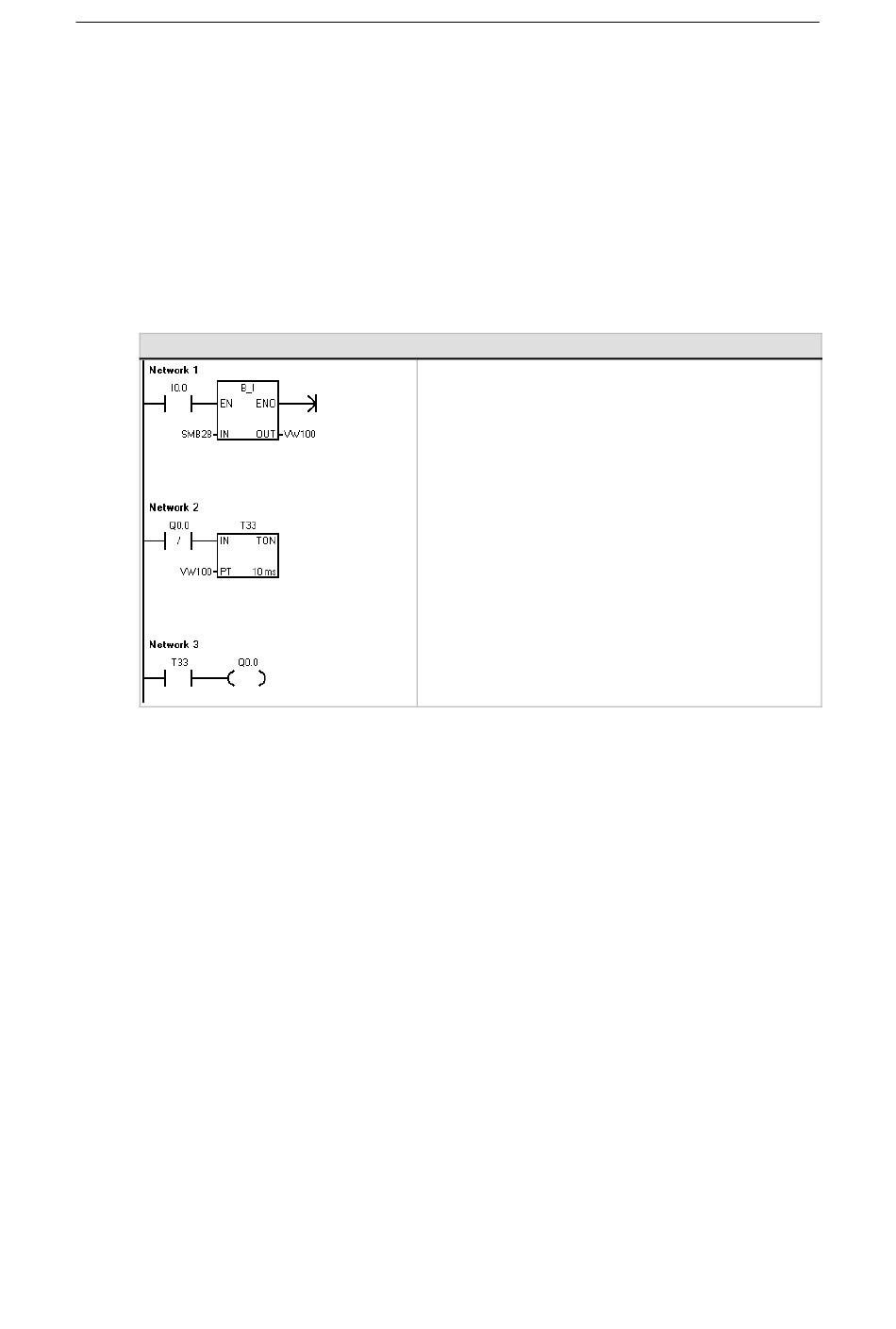

Exemple de programme pour référencer la valeur entrée à l'aide des potentiomètres analogiques
56
NETWORK 1 //Lire potentiomètre analogique 0 (SMB28).
//Sauvegarder la valeur en tant qu'entier dans
//VW100.
LD I0.0
BTI SMB28, VW100
NETWORK 2 //Utiliser la valeur entière (VW100) comme
//valeur prédéfinie pour une tempo.
LDN Q0.0
TON T33, VW100
NETWORK 3 //Mettre Q0.0 à 1 lorsque T33 atteint
//la valeur prédéfinie.
LD T33
= Q0.0
