Automate programmable S7-200 Manuel système

Panneaux d'affichage

Afficheurs de texte

L'afficheur de texte (TD) est une unité d'affichage qui peut être reliée au S7--200. Avec l'assistant
Afficheur de texte, vous pouvez programmer aisément votre S7--200 afin qu'il affiche des
messages de texte et d'autres données relatives à votre application.
Le TD constitue une interface à bon marché pour votre application, qui vous permet de visualiser,
surveiller et modifier les variables du processus liées à votre application.
La gamme de produit S7--200 fournit quatre afficheurs de texte :
Le TD 100C a un écran d'affichage
-
de texte de 4 lignes, avec deux
choix de police.
Le TD 200C a un écran d'affichage
-
de texte de 2 lignes avec 20
caractères par ligne, ce qui fait 40
caractères au total.
La face avant du TD 200 présente
-
quatre touches aux fonctions
Text Display prédéfinies de mise à 1 d'un bit et
autorise jusqu'à huit fonctions de autorise jusqu'à huit fonctions de
mise à 1 de bit.
Le TD 400C peut avoir un écran
-
d'affichage de texte de 2 ou 4
lignes en fonction de votre choix
de police et de caractères.
Pour plus d'informations sur les afficheurs de texte, consultez le manuel Afficheur de texte (TD)
SIMATIC, Guide de l'utilisateur sur le CD de documentation STEP 7--Micro/WIN.
L'assistant Afficheur de texte dans STEP 7--MicroWIN vous aide à configurer des messages
rapidement et facilement pour l'afficheur de texte. Pour lancer l'assistant Afficheur de texte,
sélectionnez la commande Outils > Assistant Afficheur de texte.
Afficheurs OP et TP
Les afficheurs OP 73micro et TP
177micro sont conçus pour fonctionner
avec le S7--200 SIMATIC et fournissent
des fonctions de commande et de
surveillance pour des machines et des
installations à petite échelle. Ils se
distinguent par des temps de
configuration et de mise en service
courts et par une configuration dans
WinCC flexible. En outre, ces afficheurs
acceptent jusqu'à 32 langues de
configuration et cinq langues en ligne,
notamment les jeux de caractères
asiatique et cyrillique.
Les dimensions de montage de l'OP
73micro avec son unité d'affichage
graphique de 3 pouces sont compatibles
avec l'OP3 et le TD 200.
Le panneau tactile TP 177micro
remplace le panneau tactile TP 070/TP remplace le panneau tactile TP 070/TP
170micro. Il peut être monté
verticalement pour la réception d'autres
applications. Cette caractéristique
permet son utilisation même dans un
espace restreint.
6
TD 100C
TD 200C

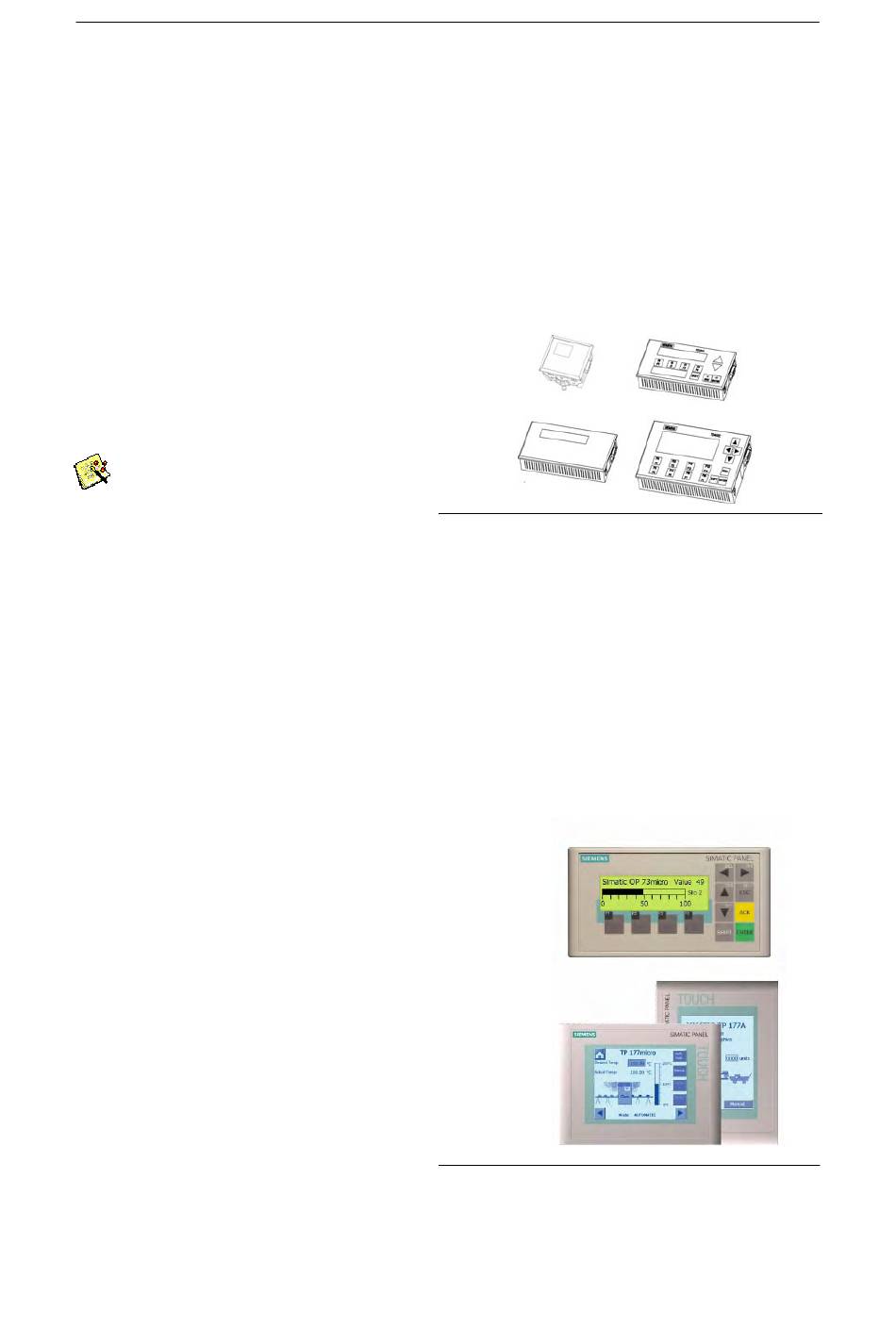

Figure 1-3 Afficheurs de texte
Figure 1-4 Afficheurs OP et TP
TD 200
TD 400C
