Le S7--200 comporte des barrières d'isolation à certains points pour empêcher des flux de
courant indésirables dans votre installation. Tenez compte de ces barrières d'isolation lorsque
vous concevez le câblage de votre système. Vous trouverez à l'annexe A des informations sur la
quantité d'isolation fournie et sur l'emplacement de ces barrières d'isolation. Ne considérez pas
les barrières d'isolation estimées à moins de 1500 V~ comme des barrières de sécurité.
Conseil
Pour un réseau de communication, la longueur maximale du câble de communication est de
50 m si vous n'utilisez pas de répéteur. L'interface de communication sur le S7--200 n'est pas
isolée (voir le chapitre 7 pour plus d'informations).

Conseils pour les charges inductives

Equipez les charges inductives de circuits de protection qui écrêtent la montée de tension lorsque
la sortie de commande est désactivée. Les circuits de protection par écrêtage protègent vos
sorties d'une défaillance prématurée due à des courants de commutation inductifs élevés. En
outre, ces circuits limitent le bruit électrique généré lors de la commutation de charges inductives.
Conseil
L'efficacité d'un circuit de protection par écrêtage donné étant toutefois dépendante de
l'application, vous devez vérifier qu'il convient à votre cas particulier. Vérifiez toujours que tous
les composants utilisés dans votre circuit de protection par écrêtage ont des valeurs nominales
convenant à votre application.
Sorties en courant continu et relais commandant des charges en courant
continu
Les sorties en courant continu disposent d'une protection interne convenant à la plupart des
applications. Comme les relais peuvent servir aussi bien pour une charge en courant continu que
pour une charge en courant alternatif, aucune protection interne n'est fournie.

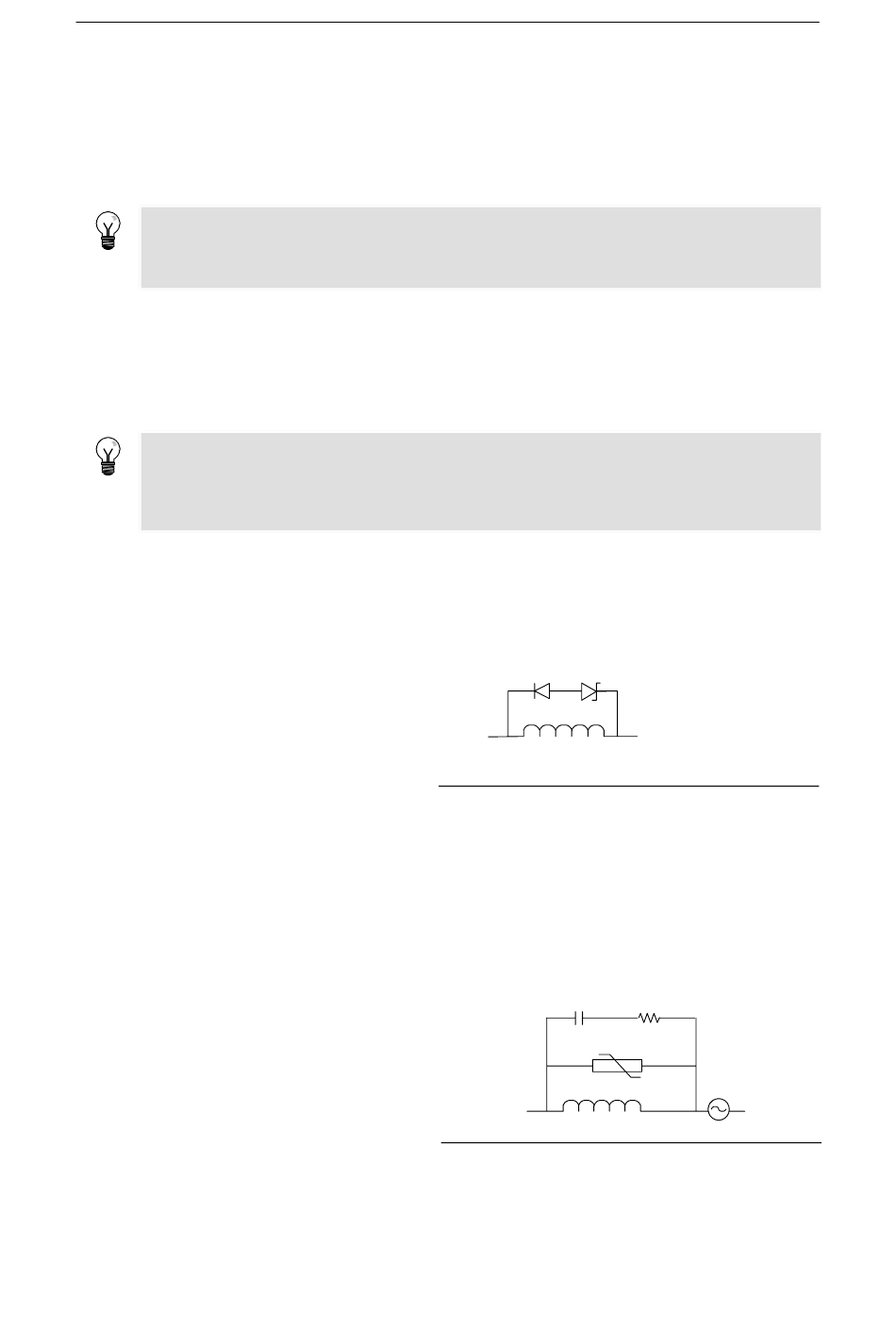

La figure 3-3 montre un exemple de
circuit de protection par écrêtage pour
une charge en courant continu. Dans la
plupart des applications, l'ajout d'une
diode (A) en parallèle avec la charge
inductive suffit, mais si votre application
requiert des temps de désactivation plus
rapides, nous vous recommandons
d'ajouter une diode Zener (B). Veillez à d'ajouter une diode Zener (B) Veillez à
dimensionner votre diode Zener
correctement pour la quantité de courant
dans votre circuit de sortie.

Sorties en courant alternatif et relais commandant des charges en courant alternatif

Les sorties en courant alternatif disposent d'une protection interne convenant à la plupart des
applications. Comme les relais peuvent servir aussi bien pour une charge en courant continu que
pour une charge en courant alternatif, aucune protection interne n'est fournie.
La figure 3-4 montre un exemple de
circuit de protection par écrêtage pour
une charge en courant alternatif.
Lorsque vous utilisez une sortie relais ou
CA pour commuter des charges 115
V/230 V~, placez des réseaux
résistance/condensateur en parallèle à
la charge CA comme illustré dans cette
figure. Vous pouvez également utiliser
un varistor métal--oxyde (MOV) pour
limiter la tension de crête. Assurez--vous limiter la tension de crête Assurez vous
que la tension de travail du varistor est
supérieure d'au moins 20 % à la tension
de ligne nominale.
24
A B (facultative)
Sortie
Charge inductive CC
Figure 3-3 Circuit de protection pour une charge en
courant continu
.1 µ F
MOV
Sortie
Charge inductive CA
Figure 3-4 Circuit de protection pour une charge en
courant alternatif
A - - Diode I1N4001 ou équivalent
B - - Diode Zener 8,2 V pour sorties CC
Diode Zener 36 V pour sorties relais
100 à 120 Ω
