Le commutateur 5 permet de sélectionner le fonctionnement en mode PPI ou en mode
PPI/Communication programmable. Si vous utilisez STEP 7--Micro/WIN pour communiquer avec
le S7--200 via des modems, sélectionnez le mode PPI (commutateur 5 = 1). Sinon, sélectionnez
le mode PPI/Communication programmable (commutateur 5 = 0).
Le commutateur 7 du câble RS--232/PPI multi--maître permet de sélectionner le mode 10 bits ou
le mode 11 bits pour le fonctionnement en mode PPI/Communication programmable.
Servez--vous de ce commutateur uniquement lorsque le S7--200 est connecté à STEP
7--Micro/WIN par l'intermédiaire d'un modem en mode PPI/Communication programmable. Sinon,
positionnez le commutateur 7 sur le mode 11 bits afin de garantir un fonctionnement correct avec
d'autres unités.
Le commutateur 6 du câble RS--232/PPI
multi--maître permet de régler le port RS--232 du
câble soit sur le mode local (DCE), soit sur le mode
éloigné (DTE).
Si vous utilisez le câble RS--232/PPI
-
multi--maître avec STEP 7--Micro/WIN ou si le
câble RS--232/PPI multi--maître est raccordé
à un ordinateur, réglez le câble sur le mode
local (DCE).
Si vous utilisez le câble RS--232/PPI
-
multi--maître avec un modem (qui est une
unité DCE), réglez le câble sur le mode
éloigné (DTE).
Cela rend inutile l'installation d'un adaptateur de modem nul entre le câble RS--232/PPI
multi--maître et le modem. Mais vous aurez peut--être toujours besoin d'un adaptateur 9
broches/25 broches en fonction du connecteur sur votre modem.

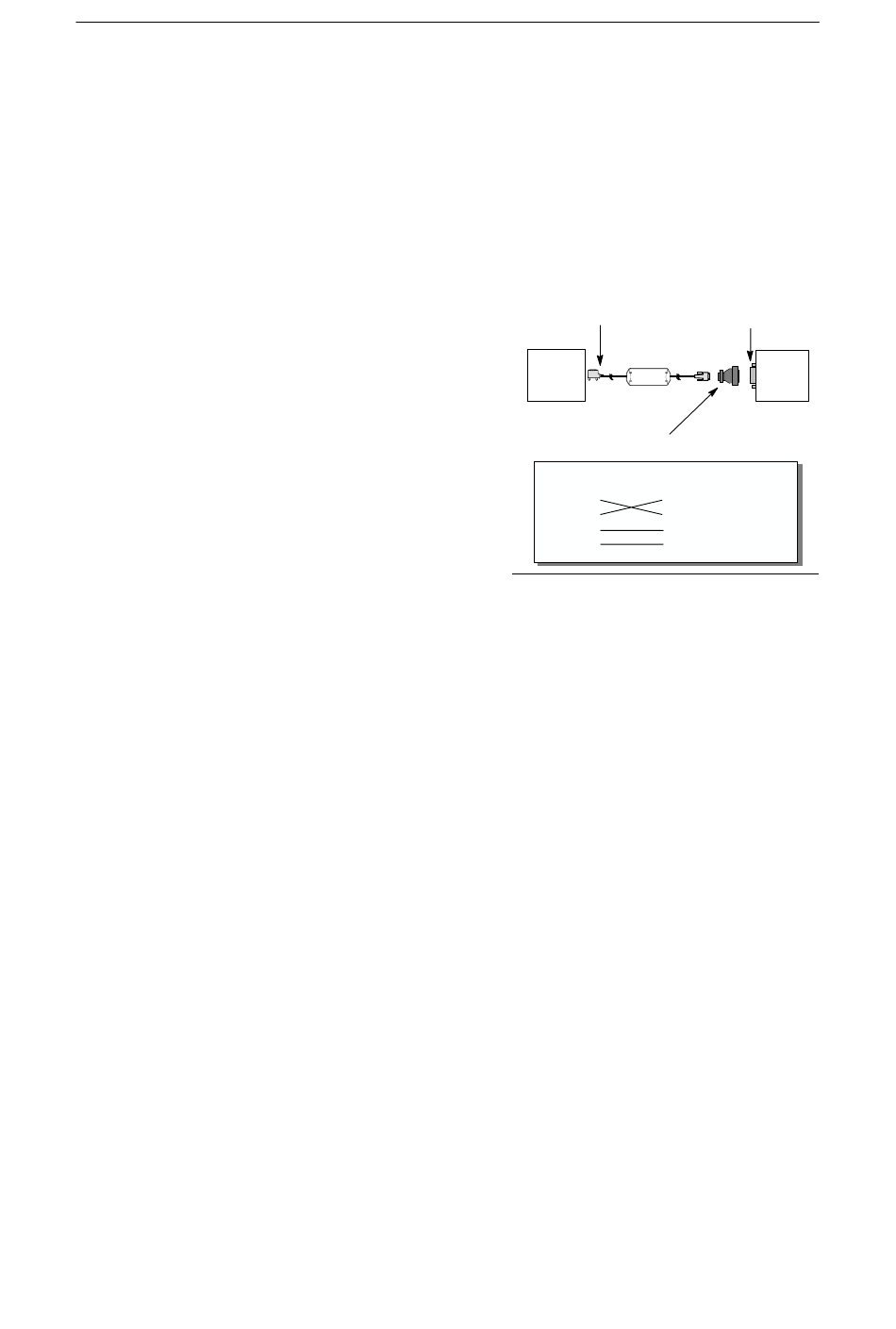

La figure 7-30 montre le brochage pour un adaptateur de modem usuel.
Vous trouverez plus d'informations sur le câble RS--232/PPI multi--maître à l'annexe A.
Les numéros et les fonctions des broches pour les interfaces RS--485 et RS--232 du câble
RS--232/PPI multi--maître en mode local (DCE) sont présentés dans le tableau A-69. Les
numéros et les fonctions des broches pour les interfaces RS--485 et RS--232 du câble
RS--232/PPI multi--maître en mode éloigné (DTE) sont présentés dans le tableau A-70. Le câble
RS--232/PPI multi--maître fournit RTS uniquement lorsqu'il se trouve en mode éloigné (DTE).
Communication via un réseau
RS- -485
S7- -200
Adaptateur 9 broches/25
broches
9 broches
25 broches
RD 2
2 TD
TD 3
3 RD
RTS 7
4 RTS
GND 5
7 GND
Figure 7-30 Brochage pour les adaptateurs
Chapitre 7
RS- -232
DCE
Modem
(entrée vers DCE)
(sortie de DCE)
247
