Conseil
N'utilisez pas le filtrage analogique avec des modules transmettant des informations
numériques ou des indications d'alarme dans les mots analogiques. Désactivez toujours le
filtrage analogique pour les modules RTD, thermocouple et maître interface AC.
Conseil
AIW0 et AIW2 dans la CPU 224XP sont filtrées par le convertisseur analogique--numérique et
n'auront généralement pas besoin d'un filtrage logiciel supplémentaire.
Le S7- - 200 permet de capturer des impulsions de courte durée
Le S7--200 comporte une fonction de capture d'impulsions pouvant être utilisée pour certaines ou
pour toutes les entrées TOR locales. Cette fonction vous permet de capturer les impulsions
montantes ou descendantes d'une durée tellement courte qu'elles pourraient passer inaperçues
lorsque le S7--200 lit les entrées TOR au début du cycle. Lorsque cette fonction est activée pour
une entrée, un changement d'état de l'entrée est enclenché et maintenu jusqu'à la mise à jour de
cycle d'entrée suivante. Cela garantit qu'une impulsion ne durant qu'un court moment sera
capturée et maintenue jusqu'à ce que le S7--200 lise les entrées.
Vous pouvez activer la fonction de
capture d'impulsions individuellement
pour chacune des entrées TOR locales.
Procédez comme suit pour afficher
l'écran de configuration de la capture
d'impulsions :
1. Exécutez la commande Affichage
> Composante > Bloc de
données système et sélectionnez
"Bits de capture d'impulsions".
2. Cliquez sur la case à cocher
correspondante, puis sur OK.
3. Chargez le bloc de données
système modifié dans le S7--200. système modifié dans le S7--200

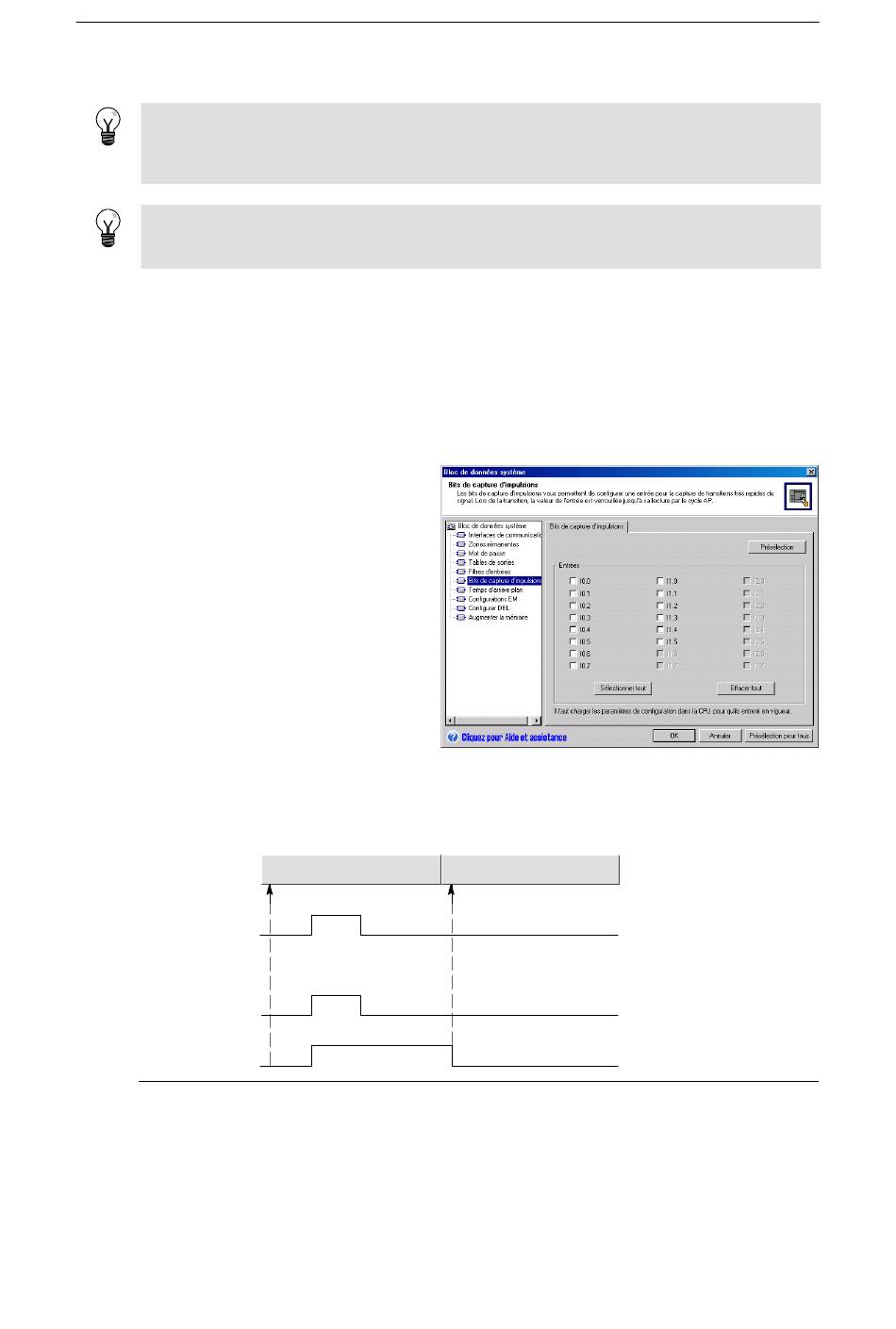

La figure 4-26 montre le fonctionnement de base du S7--200 avec la fonction de capture
d'impulsions activée et désactivée.
Entrée physique
Sortie de capture
d'impulsions
Désactivée
Activée
Figure 4-26 Fonctionnement du S7- -200 avec la fonction de capture d'impulsions activée et désactivée
Figure 4-25 Capture d'impulsions
Cycle
Mise à jour des entrées
Concepts concernant les
Cycle suivant
Mise à jour des entrées
Le S7- -200 perd cette impulsion, car l'entrée est
activée puis désactivée avant que le S7- -200 ne mette
à jour la mémoire image des entrées.
Le S7- -200 capture l'impulsion sur l'entrée physique.
