Opérations pour le module modem

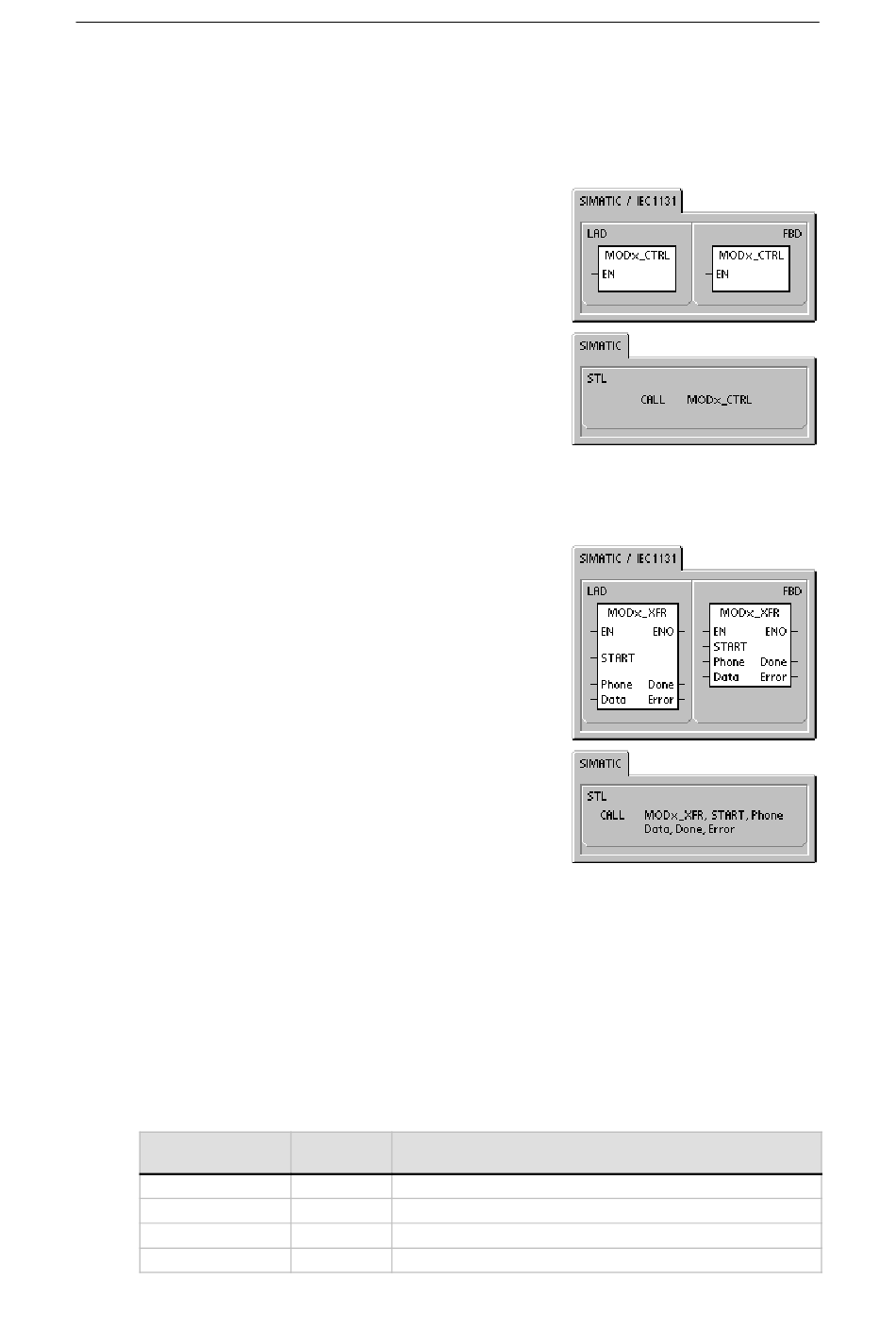

Opération MODx_CTRL
L'opération MODx_CTRL (commande du module) sert à
activer et à initialiser le module modem. Cette opération doit
être appelée à chaque cycle et ne doit être utilisée qu'une
fois dans le projet.
Opération MODx_XFR
L'opération MODx_XFR (transfert de données) ordonne au
module modem de lire et d'écrire des données dans une
autre CPU S7--200 ou dans une unité Modbus. Cette
opération nécessite 20 à 30 secondes à partir de l'instant
où l'entrée START est déclenchée jusqu'au moment où le
bit Done est mis à 1.
Le bit EN doit être activé pour valider une commande à
destination du module et il doit rester activé jusqu'à ce que
le bit Done soit mis à 1, ce qui signale l'achèvement du
processus. Une commande XFR est envoyée au module
modem à chaque cycle lorsque l'entrée START est à 1 et
que le module n'est pas actuellement occupé. L'entrée
START peut être activée par impulsion par l'intermédiaire
d'un élément de détection de front, ce qui permet de
n'envoyer qu'une seule commande.
Phone correspond à l'un des numéros de téléphone pour le
transfert de données. Vous pouvez utiliser le mnémonique
que vous avez affecté à chaque numéro de téléphone de
transfert de données lors de sa définition à l'aide de
l'assistant d'extension de modem.
Data est le numéro de l'un des transferts de données
définis. Vous pouvez utiliser le mnémonique que vous avez
affecté à ce transfert de données lors de la définition de la
demande à l'aide de l'assistant d'extension de modem.
Done est un bit qui est mis à 1 lorsque le module modem achève le transfert de données.
Error est un octet contenant le résultat du transfert de données. Le tableau 10-4 présente les
situations d'erreur pouvant résulter de l'exécution de cette opération.
Tableau 10-6 Paramètres pour l'opération MODx_XFR
Entrées/sorties
START
Phone, Data
Done
Error
Type de Opérandes
données
BOOL I, Q, M, S, SM, T, C, V, L, flux de signal
BYTE VB, IB, QB, MB, SB, SMB, LB, AC, constante, *VD, *AC, *LD
BOOL I, Q, M, S, SM, T, C, V, L
BYTE VB, IB, QB, MB, SB, SMB, LB, AC, *VD, *AC, *LD
