Fonctionnement

Dans la mémoire image du S7--200, le module interface AC occupe un octet d'entrée TOR (octet
d'état), un octet de sortie TOR (octet de commande), ainsi que 8 mots d'entrée et 8 mots de sortie
analogiques. Le module interface AC utilise deux positions de module logiques. Vous pouvez
utiliser l'octet d'état et l'octet de commande pour définir le mode du module interface AC via un
programme utilisateur. Selon son mode, le module interface AC sauvegarde les données d'E/S de
l'esclave interface AC ou des valeurs de diagnostic, ou bien valide des appels du maître (par
exemple, en changeant une adresse d'esclave) dans la zone d'adresses analogiques du S7--200.
On peut configurer tous les esclaves d'interface AC connectés par effleurement d'un bouton.
Toute autre configuration du CP est inutile.
Avertissement
Vous devez désactiver le filtrage analogique dans la CPU lorsque vous utilisez le module
interface AC.
Si le filtrage analogique n'est pas désactivé dans la CPU, les données TOR seront détruites et
des situations d'erreur ne seront pas renvoyées sous forme de valeurs de bit dans le mot
analogique.
Vous devez donc vous assurer que le filtrage analogique est désactivé dans la CPU.
Fonctions
Le CP 243--2 est le maître d'interface AC pour la classe de maître M1e ; il prend donc en charge
toutes les fonctions spécifiées. Cela permet d'exploiter jusqu'à 31 esclaves TOR sur l'interface AC
grâce à la double affectation d'adresses (A--B). Le CP 243--2 dispose de deux modes de
fonctionnement :
Mode standard : accès aux données
-
d'E/S de l'esclave interface AC
Mode étendu : appels du maître (par
-
exemple, écriture de paramètres) ou
demande de valeurs de diagnostic
Connexions
Le module interface AC dispose des
connexions suivantes :
deux connexions au câble du module
-
interface AC (pontées en interne),
une connexion pour la terre
-
fonctionnelle.
Les bornes sont situées sous le volet de la
face avant comme illustré à la figure A-42.
Avertissement
La capacité de charge des contacts du module interface AC est de 3 A au maximum. En cas de
dépassement de cette valeur, il ne faut pas boucler l'interface AC dans le câble d'interface AC,
mais il faut la raccorder par l'intermédiaire d'un câble distinct (dans ce cas, deux bornes
seulement du module interface AC sont utilisées). L'interface AC doit être raccordée au
connecteur de mise à la terre par l'intermédiaire de la borne de terre.
Conseil
Le module interface AC dispose d'une connexion pour la terre fonctionnelle. Il faut raccorder ce
connecteur au conducteur d'équipotentialité avec aussi peu de résistance que possible.
Autres informations
Vous trouverez plus d'informations sur le CP 243--2 maître interface AC dans le manuel SIMATIC
NET CP 243- -2 Maître AS- -Interface.
486
é
+ - -
Câbles interface AC

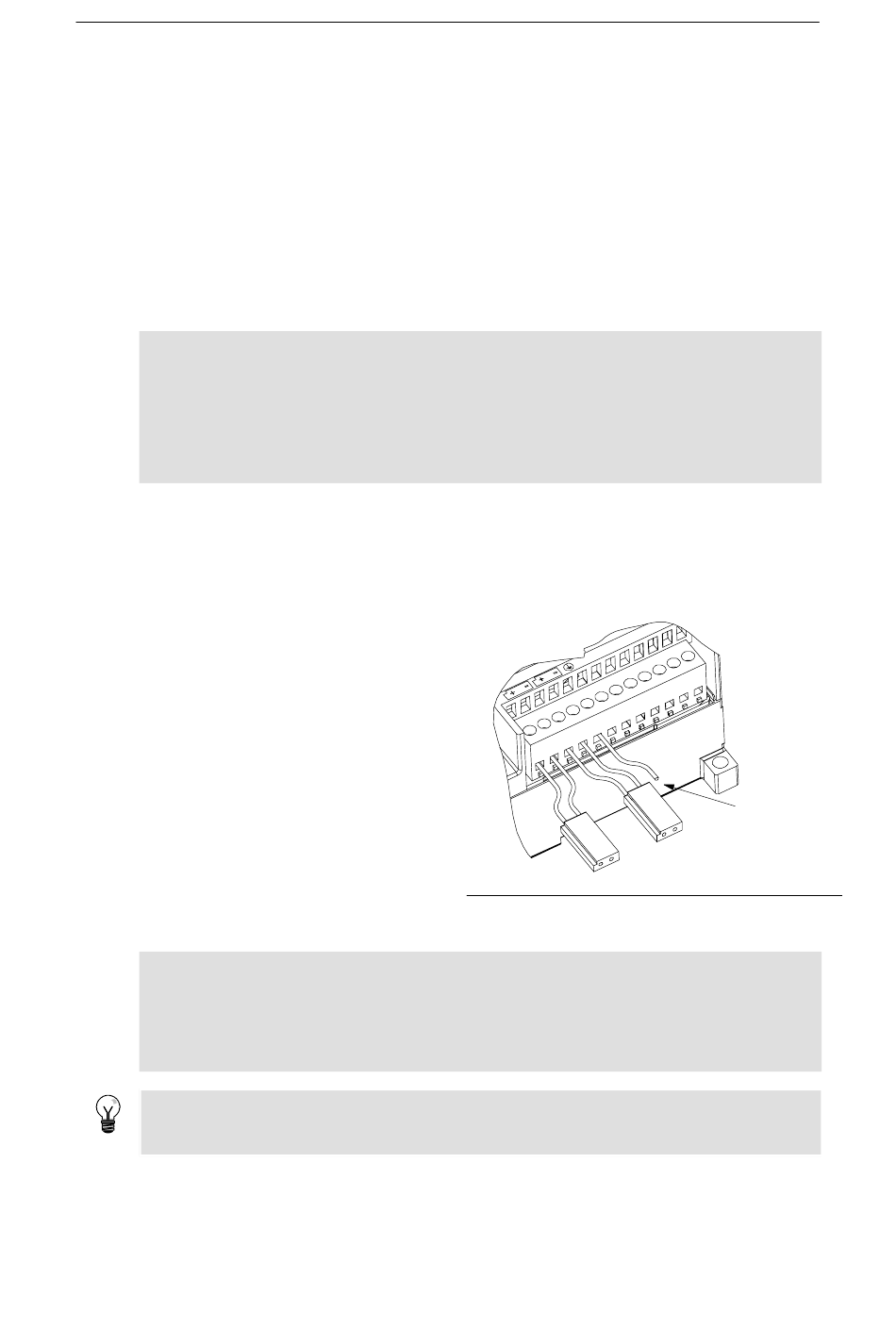

Figure A-42 Raccordement du câble du module
interface AC
Terre fonctionnelle
+ - -
