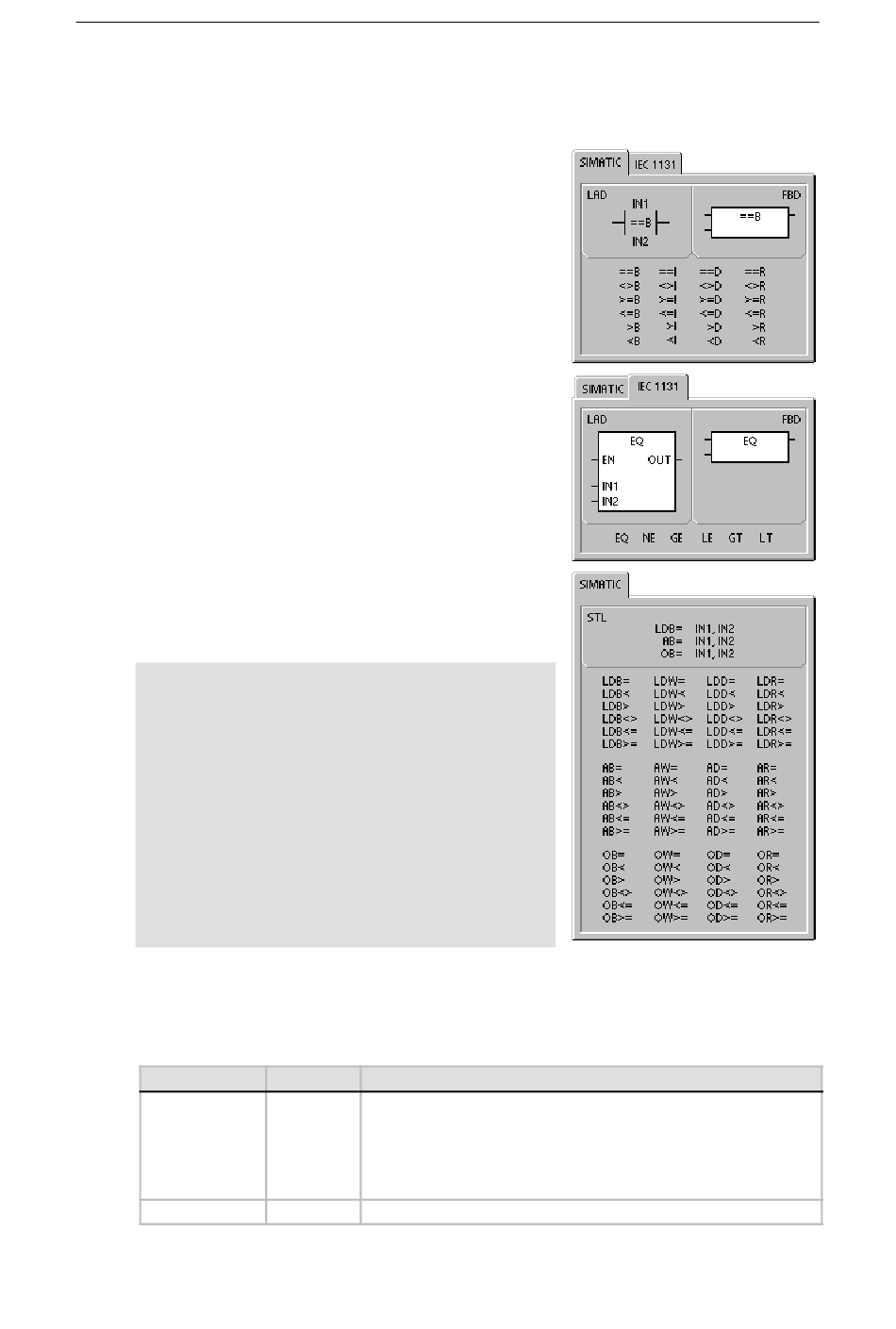

Opérations de comparaison
Comparaison de valeurs numériques
Les opérations de comparaison servent à comparer deux
valeurs :
IN1 = IN2 IN1 >= IN2
IN1 > IN2 IN1 < IN2
Les opérations de comparaison d'octets ne sont pas
signées.
Les opérations de comparaison d'entiers de 16 bits sont
signées.
Les opérations de comparaison de doubles mots sont
signées.
Les opérations de comparaison de réels sont signées.
Pour CONT et LOG : Lorsque la comparaison est vraie,
l'opération de comparaison active le contact (CONT) ou la
sortie (LOG).
Pour LIST : Lorsque la comparaison est vraie, l'opération
de comparaison charge la valeur 1 en haut de la pile,
combine 1 à la valeur supérieure de la pile selon ET ou
combine 1 à la valeur supérieure de la pile selon OU.
Dans les opérations de comparaison CEI, vous pouvez
utiliser divers types de données pour les entrées. Toutefois,
les deux valeurs d'entrée doivent être du même type de
données.
Nota
Les situations suivantes constituent des erreurs graves et
entraînent l'arrêt immédiat de l'exécution du programme
par votre S7--200 :
H Adresse indirecte interdite trouvée (toute opération de
comparaison)
H Nombre réel incorrect (par exemple, NaN) trouvé
(opération Comparer réels)
Pour empêcher de telles situations de se produire, veillez
à intialiser correctement les pointeurs et les valeurs
contenant des nombres réels avant d'exécuter des
opérations de comparaison utilisant ces valeurs.
Les opérations de comparaison s'exécutent quel que soit
l'état du flux de signal.
Tableau 6-15 Opérandes autorisés pour les opérations de comparaison
Entrées/sorties
IN1, IN2
Sortie (ou OUT)
106
IN1 <= IN2
IN1 <> IN2
Type Opérandes
BYTE IB, QB, VB, MB, SMB, SB, LB, AC, *VD, *LD, *AC, constante
INT IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AIW, *VD, *LD, *AC,
constante
DINT ID, QD, VD, MD, SMD, SD, LD, AC, HC, *VD, *LD, *AC, constante
REAL ID, QD, VD, MD, SMD, SD, LD, AC, *VD, *LD, *AC, constante
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
