Connexion de la CPU S7- -200

La connexion de votre S7--200 est facile. Pour cet exemple, il vous suffit de raccorder
l'alimentation à votre CPU S7--200, puis de connecter le câble de communication entre votre
console de programmation et la CPU S7--200.
Raccordement de l'alimentation à la CPU S7- - 200
La première étape consiste à raccorder le S7--200 à une source de courant. La figure 2-1 montre
les connexions de câblage pour un modèle en courant continu et un modèle en courant alternatif
de la CPU S7--200.
Assurez--vous, avant d'installer ou de démonter tout appareil électrique, que cet appareil a été
mis hors tension. Prenez toujours toutes les mesures de sécurité nécessaires et assurez--vous
que l'alimentation de l'automate S7--200 est coupée avant de tenter d'installer ou de démonter le
S7--200.
Attention
Tenter d'installer ou de câbler le S7--200 ou des équipements reliés alors qu'ils sont sous
tension peut provoquer un choc électrique ou un dysfonctionnement du matériel. La
non--désactivation de l'alimentation complète du S7--200 et des appareils qui y sont reliés
pendant les procédures d'installation ou de désinstallation peut entraîner la mort, des blessures
graves ou des dommages matériels importants.
Prenez toujours toutes les mesures de sécurité nécessaires et assurez--vous que l'alimentation
de l'automate S7--200 est coupée avant de tenter d'installer ou de démonter le S7--200 ou des
matériels reliés.
Installation en
courant continu

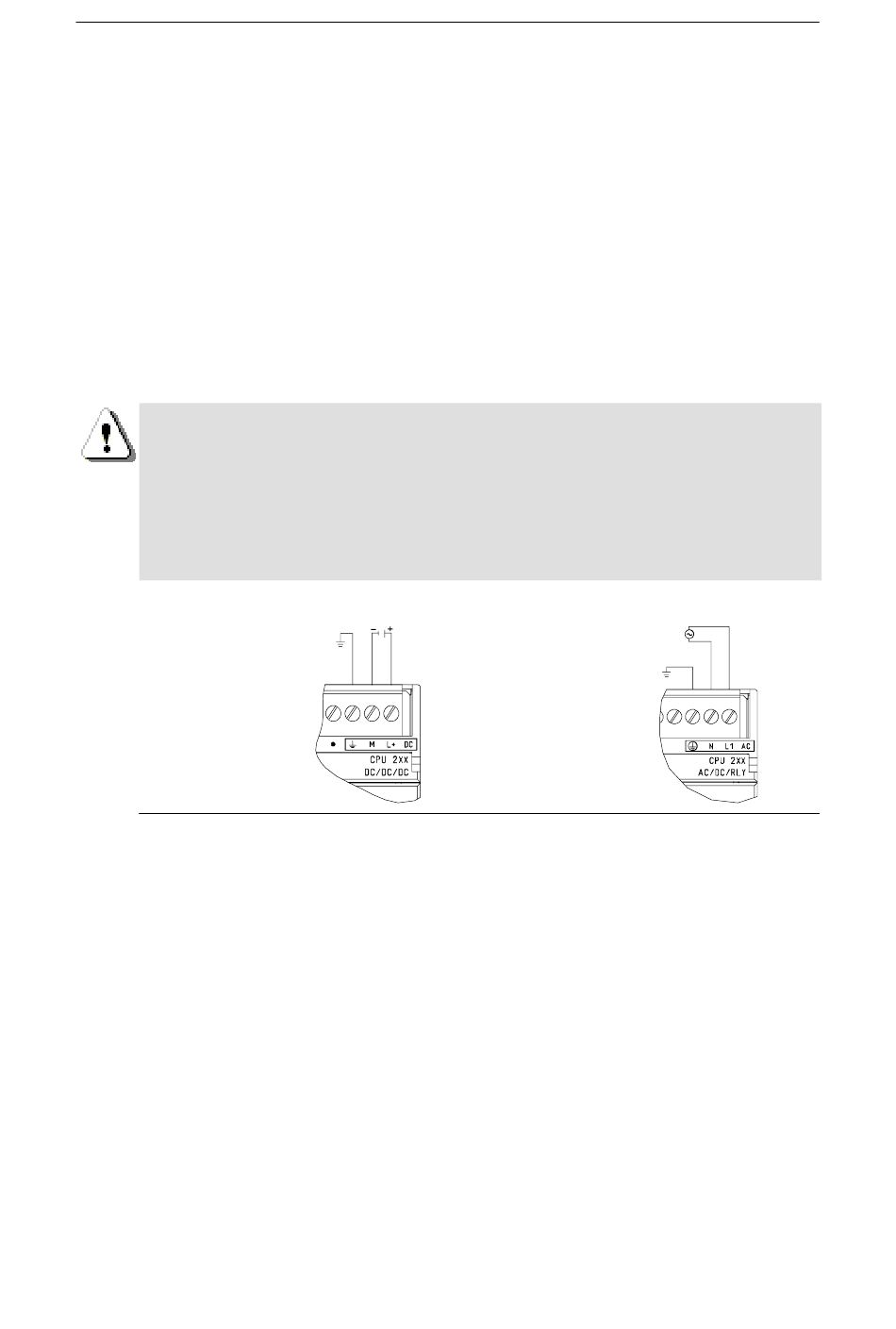

Figure 2-1 Raccordement de l'alimentation à la CPU S7- -200
8
24 V- -
Installation en
courant alternatif
85 à 265 V~
