Saisie Du Réseau 3 : Réinitialisation De La Temporisation - Siemens SIMATIC S7-200 Manuel

2. Maintenez le bouton gauche de la
souris enfoncé et faites glisser
l'opération de comparaison sur le
deuxième réseau.
3. Cliquez sur les "???" apparaissant
au--dessus du contact et entrez
l'adresse pour la valeur de
temporisation : T33
4. Appuyez sur la touche Entrée pour
valider le numéro de temporisation
et pour mettre en évidence l'autre
valeur à comparer avec la valeur
de temporisation. p
5. Entrez la valeur à comparer à la
valeur de temporisation : 40
6. Appuyez sur la touche Entrée pour
valider la valeur.
Procédez comme suit pour saisir l'opération qui active la sortie Q0.0 :
1. Double--cliquez sur l'icône "Opérations sur bits" pour afficher les opérations
correspondantes et sélectionnez la bobine de sortie.
2. Maintenez le bouton gauche de la souris enfoncé et faites glisser la bobine sur le deuxième
réseau.
3. Cliquez sur les "???" apparaissant au--dessus de la bobine et entrez l'adresse suivante :
Q0.0
4. Appuyez sur la touche Entrée pour valider l'adresse de la bobine.
Saisie du réseau 3 : Réinitialisation de la temporisation
Lorsque la temporisation atteint la valeur prédéfinie (100) et met le bit de temporisation à 1, le
contact pour T33 est activé. Le flux d'énergie provenant de ce contact met à 1 l'adresse M0.0.
Comme la temporisation est activée par un contact à ouverture pour M0.0, le passage de l'état de
M0.0 de 0 à 1 réinitialise la temporisation.
Procédez comme suit pour saisir le
contact pour le bit de temporisation de
T33 :
1. Sélectionnez le contact à
fermeture parmi les opérations sur
bits.
2. Maintenez le bouton gauche de la
souris enfoncé et faites glisser le
contact sur le troisième réseau.
3. Cliquez sur les "???" apparaissant
au--dessus du contact et entrez
l'adresse pour le bit de
temporisation : T33 temporisation : T33
4. Appuyez sur la touche Entrée pour
valider l'adresse du contact.
Procédez comme suit pour saisir la bobine qui active M0.0 :
1. Sélectionnez la bobine de sortie parmi les opérations sur bits.
2. Maintenez le bouton gauche de la souris enfoncé et faites glisser la bobine de sortie sur le
troisième réseau.
3. Double--cliquez sur les "???" apparaissant au--dessus de la bobine et entrez l'adresse
suivante : M0.0
4. Appuyez sur la touche Entrée pour valider l'adresse de la bobine.

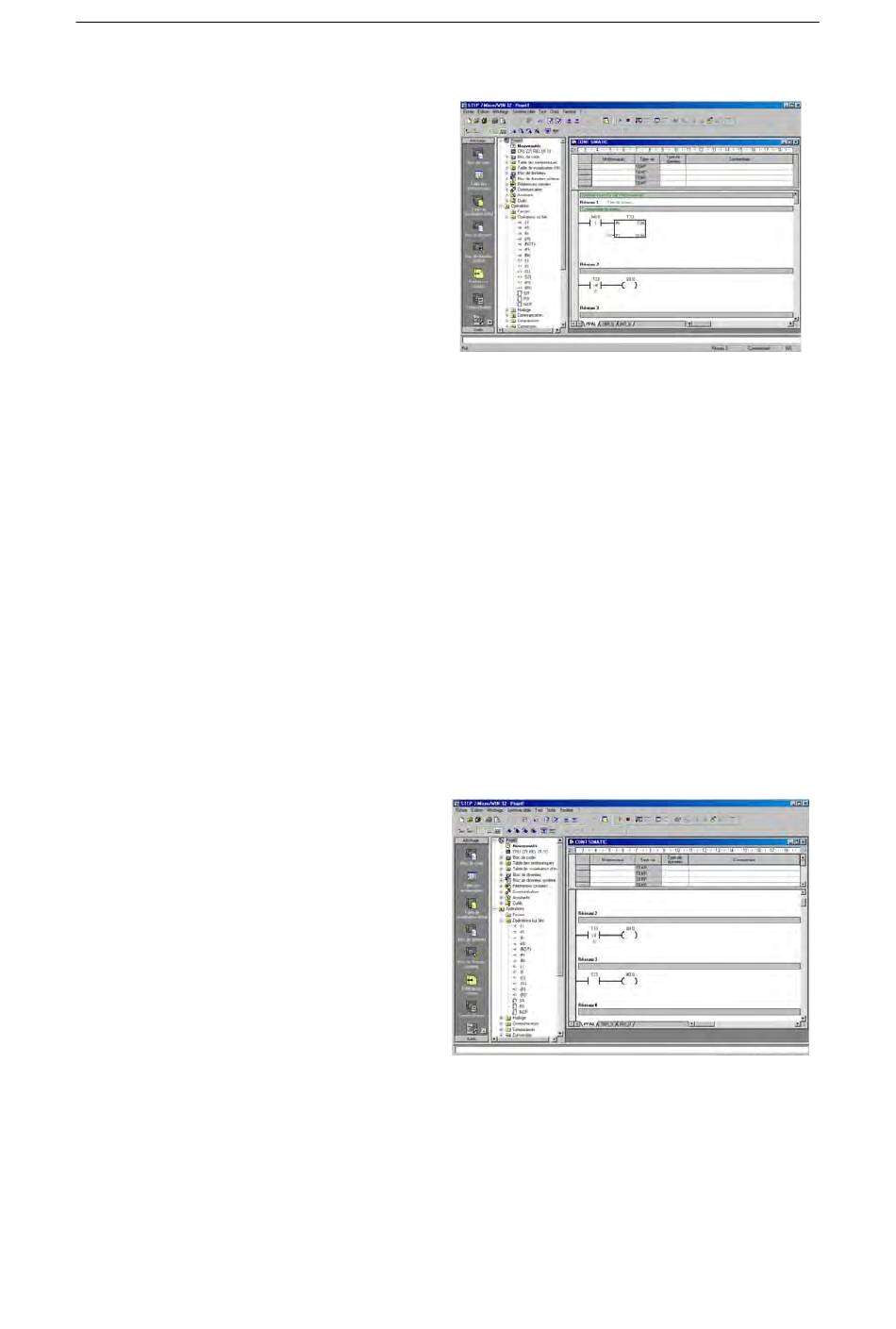

Figure 2-8 Réseau 2
Figure 2-9 Réseau 3
