Automate programmable S7-200 Manuel système
Sélection de l'état de fonctionnement de la CPU S7- -200
Le S7--200 a deux états de fonctionnement : l'état "Arrêt" (STOP) et l'état "Marche" (RUN).
Les DEL d'état en face avant de la CPU signalent l'état de fonctionnement en cours. A l'état
"Arrêt", le S7--200 n'exécute pas le programme et vous pouvez charger un programme ou la
configuration de la CPU dans le S7--200. A l'état "Marche", le S7--200 exécute le programme.
Le S7--200 comprend un commutateur de mode permettant de changer d'état de
-
fonctionnement. Vous pouvez vous servir de ce commutateur de mode, situé sous le volet
d'accès frontal du S7--200, pour sélectionner manuellement l'état de fonctionnement.
Placer le commutateur de mode sur la position STOP arrête l'exécution du programme,
placer le commutateur de mode sur la position RUN lance l'exécution du programme et
placer le commutateur de mode sur la position TERM (terminal) ne modifie pas l'état de
fonctionnement.
Si une coupure de tension a lieu alors que le commutateur de mode est soit en position
STOP soit en position TERM, le S7--200 passe automatiquement à l'état de fonctionnement
"Arrêt" (STOP) au retour de la tension. Si le commutateur de mode est en position RUN, le
S7--200 passe à l'état "Marche" (RUN) au retour de la tension.
STEP 7--Micro/WIN vous permet de changer l'état de fonctionnement du S7--200 en ligne.
-
Vous devez mettre le commutateur de mode du S7--200 en position TERM ou RUN pour
pouvoir changer l'état de fonctionnement à partir du logiciel. Vous pouvez changer l'état de
fonctionnement à l'aide des commandes Système cible > Arrêt ou Système cible >
Marche ou des boutons associés dans la barre d'outils.
Vous pouvez insérer, dans votre programme, l'opération STOP pour faire passer le S7--200
-
à l'état "Arrêt" (STOP). Cela vous permet d'interrompre l'exécution de votre programme
selon la logique. Consultez le chapitre 6 pour plus d'informations sur l'opération STOP.

Utilisation de l'Explorateur S7- -200

L'Explorateur S7--200 est une extension
de l'application Explorateur Windows qui
permet d'accéder aux AP S7--200 et
d'explorer le contenu de chaque AP
raccordé. Vous pouvez ainsi déterminer
les différents blocs résidant soit dans
l'AP, soit dans la cartouche mémoire.
Les propriétés sont fournies pour chaque
bloc.
Comme l'Explorateur S7--200 est une
extension de l'Explorateur Windows, ils extension de l'Explorateur Windows ils
opèrent de manière identique, quant à la
navigation et au comportement.
L'Explorateur S7--200 est le mécanisme servant à lire les données de journaux stockées dans la
cartouche mémoire. Vous trouverez plus d'informations sur les journaux de données au chapitre
14.
L'Explorateur S7--200 peut également servir à lire ou à écrire des fichiers utilisateur dans la
cartouche mémoire. Il peut s'agir de n'importe quel type de fichiers : documents Word, fichiers
bitmap, fichiers jpeg ou projets STEP 7--Micro/WIN.
Caractéristiques du S7- -200
Le S7--200 présente plusieurs caractéristiques spéciales vous permettant de personnaliser ses
fonctions afin qu'elles correspondent mieux à votre application.
46

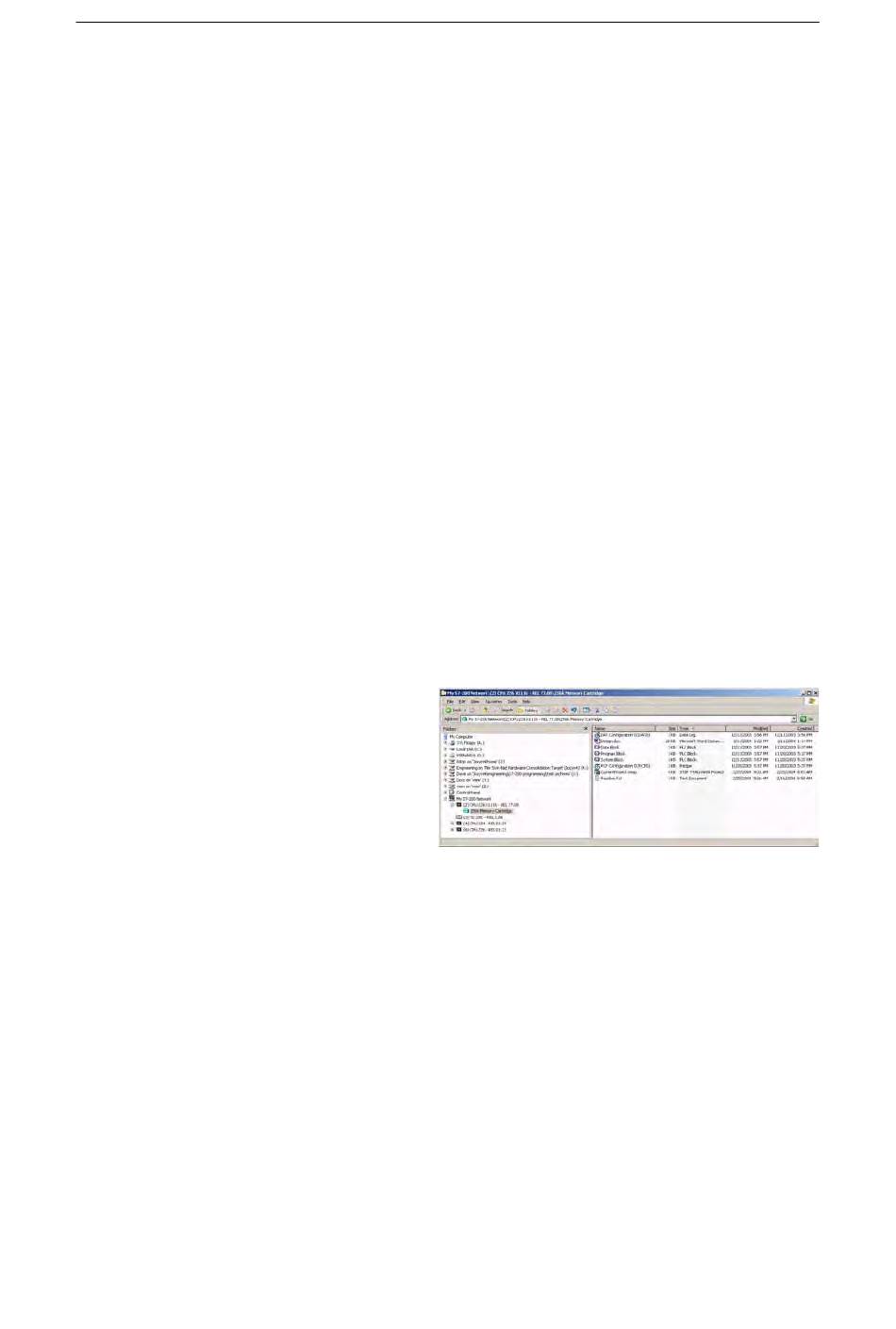

Figure 4-18 Explorateur S7- -200
