Températures de l'eau du condenseur
Avec le modèle de refroidisseur RTHD, il convient
d'appliquer une méthode de contrôle de l'eau du
condenseur uniquement si l'unité démarre avec des
températures d'entrée d'eau inférieures à 13 °C, ou
comprises entre 7 °C et 13 °C, lorsqu'il n'est pas possible
d'augmenter la température jusqu'à 13 °C par palier de
0,6 °C par minute.
Si l'application nécessite des températures de
démarrage inférieures aux valeurs minimales
recommandées, plusieurs options sont disponibles. Pour
commander une vanne à 2 ou 3 voies, Trane propose
une option de contrôle de vanne de régulation du
condenseur Valve pour les contrôles du Tracer UC800.
La température de sortie d'eau au condenseur doit
être de 9 °C supérieure à la température de sortie
d'eau à l'évaporateur dans les 2 minutes qui suivent le
démarrage. Ensuite, un différentiel minimum de 14 °C
doit être maintenu.
Les refroidisseurs Trane de la série R démarrent et
fonctionnent correctement et en toute fi abilité dans des
conditions de charge différentes avec une température
d'eau d'entrée du condenseur contrôlée. Réduire la
température de l'eau du condenseur peut être une
manière effi cace d'abaisser la puissance absorbée
requise du refroidisseur, mais la température idéale
pour optimiser la consommation électrique totale du
système dépend de la dynamique globale du système.
Du point de vue du système, il est possible que
certaines améliorations apportées aux performances du
refroidisseur soient occultées par les coûts croissants
liés à la ventilation et au pompage nécessaires
pour abaisser la température des dispositifs de
refroidissement.
Pour obtenir de plus amples informations sur
l'optimisation des performances de votre système,
contactez votre fournisseur de solutions Trane local.
La valeur minimum admissible du différentiel de
pression du fl uide frigorigène entre le condenseur
et l'évaporateur est 1,7 bar. Le système de contrôle
du refroidisseur tentera d'atteindre et de maintenir
ce différentiel au démarrage, mais pour assurer un
fonctionnement continu, le modèle doit pouvoir
maintenir un différentiel de 14 °C entre la température de
l'eau de sortie de l'évaporateur et celle du condenseur.
ATTENTION ! Dans le cas des applications à basse
température de sortie d'eau de l'évaporateur, l'absence
d'utilisation de glycol du côté condenseur peut entraîner
le gel des tubes du condenseur.
34
Régulation de l'eau du condenseur
L'option de régulation de la pression de refoulement
du condenseur offre une interface de sortie 0-10 V.C.C.
(plage maximale - possibilité de déterminer une plage
moins élevée) au dispositif de débit d'eau du condenseur
du client. Cette option permet au commandes du Tracer
UC800 d'envoyer un signal d'ouverture et de fermeture
de la vanne à 2 voies ou 3 voies si nécessaire pour
maintenir la pression différentielle de refroidissement.
Il est possible d'adopter d'autres méthodes que celles
qui sont présentées pour obtenir les mêmes résultats.
Contactez votre agence Trane locale pour plus de détails.
Contactez le constructeur du dispositif de
refroidissement pour connaître la compatibilité avec un
débit d'eau variable.

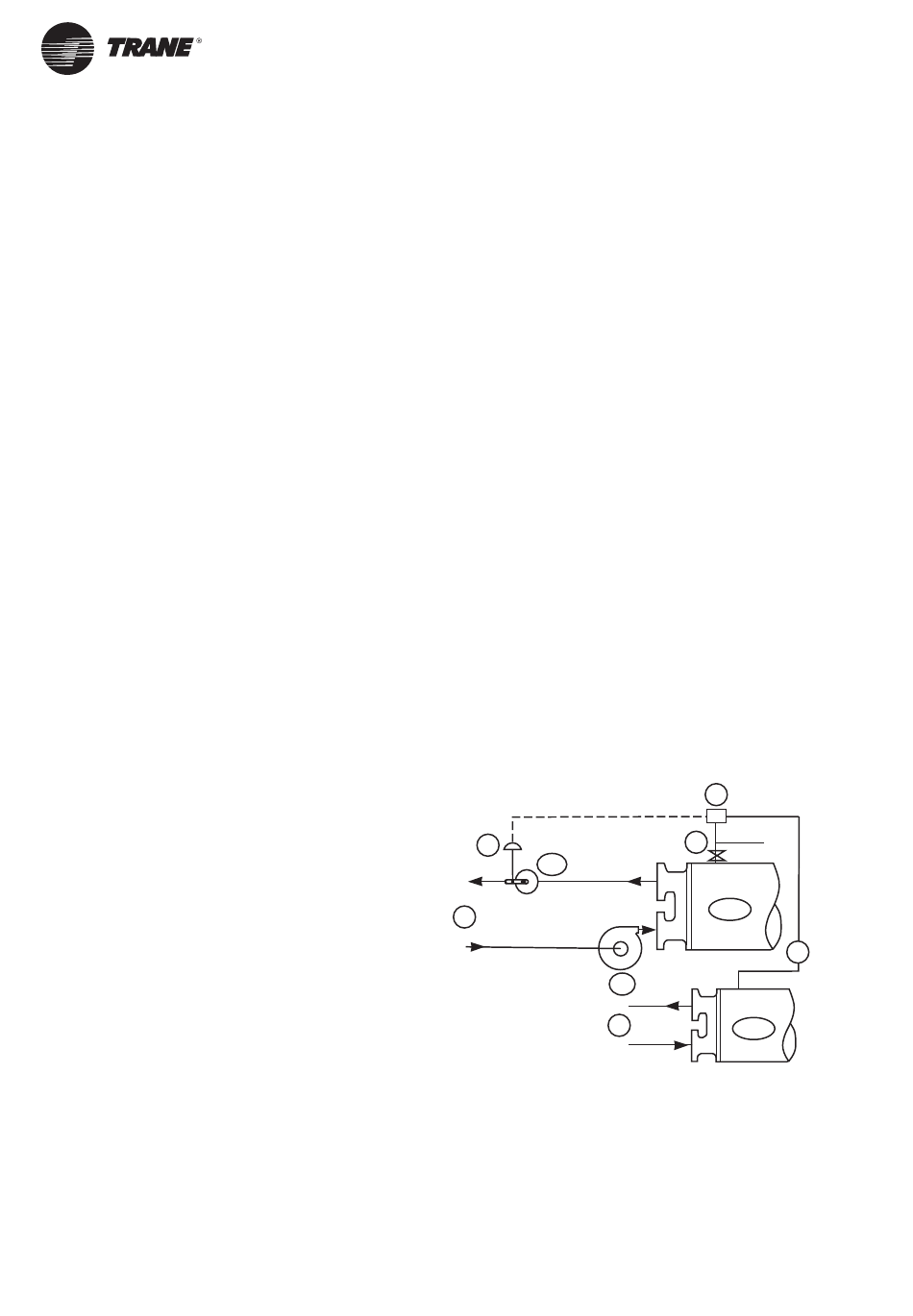

Vanne d'étranglement (Figure 9)
Cette méthode permet de maintenir la pression et la
température de condensation en étranglant l'écoulement
d'eau qui sort du condenseur sous l'effet de la pression
de celui-ci ou des pressions différentielles du système.
Avantages :
• Régulation fi able avec vanne correctement
dimensionnée pour un coût relativement faible.
• Possibilité de réduire les coûts de pompage.
Inconvénients :
• Taux d'encrassement plus élevé du fait du
ralentissement de l'écoulement d'eau du condenseur.
• Nécessite la présence de pompes capables de prendre
en charge le débit variable.
Figure 9
1
2B
7
5A
6
3
4
CDS
4
EVP
