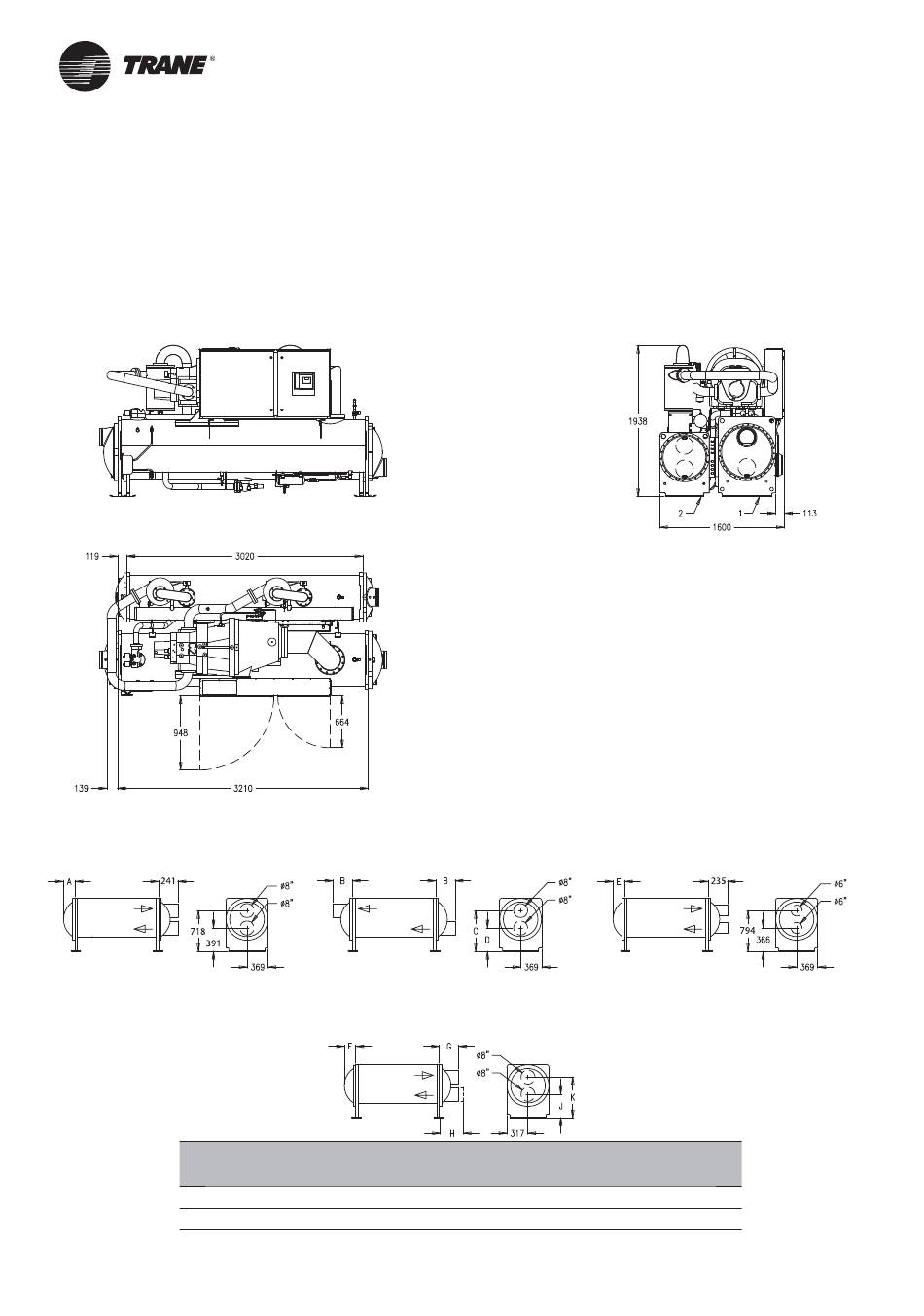

Installation - Parties mécaniques
Côté gauche
Évaporateur à 2 passes
(en option) côté droit
22
Remarque : le raccordement peut être confi guré à gauche ou à droite.
TYPE
BOÎTE A B C
À EAU
10 bars 201 230 766
21 bars 183 418 750
RTHD 275 XE
Côté droit
Évaporateur à 3 passes
(standard) côté droit
Condenseur à 2 passes
(standard) côté droit
D E F
378 181 150
395 183 178
1 = Évaporateur
2 = Condenseur
Évaporateur à 4 passes
(en option) côté droit
G H J K
199 199 359 657
323 398 373 643
