Températures d'eau du condenseur
Avec le modèle de refroidisseur RTHF-RTWF , il convient
d'appliquer une méthode de contrôle de l'eau du
condenseur uniquement si l'unité démarre avec des
températures d'entrée d'eau inférieures à 13 °C, ou
comprises entre 7 °C et 13 °C, lorsqu'il n'est pas possible
d'augmenter la température jusqu'à 13 °C par pas de
0,6 °C par minute.
Si l'application nécessite des températures de démarrage
inférieures aux valeurs minimales recommandées,
plusieurs options sont disponibles. Pour commander
une vanne à 2 ou 3 voies, Trane propose une option de
contrôle de vanne de régulation du condenseur Valve
pour les contrôles du Tracer UC800.
La température de sortie d'eau au condenseur doit
être de 9 °C supérieure à la température de sortie
d'eau à l'évaporateur dans les 2 minutes qui suivent le
démarrage. Ensuite, un différentiel minimum de 14 °C
doit être maintenu.
La valeur minimum admissible du différentiel de pression
du fl uide frigorigène entre le condenseur et l'évaporateur
est 1,7 bar. Le système de contrôle du refroidisseur tentera
d'atteindre et de maintenir ce différentiel au démarrage,
mais pour assurer un fonctionnement continu, le modèle
doit pouvoir maintenir un différentiel de 14 °C entre la
température de l'eau de sortie de l'évaporateur et celle du
condenseur.
ATTENTION ! Dans le cas des applications à basse
température de sortie d'eau de l'évaporateur, l'absence
d'utilisation de glycol du côté condenseur peut entraîner
le gel des tubes du condenseur.
RLC-SVX021A-FR
Installation - Parties mécaniques
Régulation de l'eau du condenseur
L'option de régulation de la pression de refoulement
du condenseur offre une interface de sortie 0-10 V C.C.
(plage maximale - possibilité de déterminer une plage
moins élevée) au dispositif de débit d'eau du condenseur
du client. Cette option permet au commandes du
Tracer UC800 d'envoyer un signal d'ouverture et
de fermeture de la vanne à 2 voies ou 3 voies si
nécessaire pour maintenir la pression différentielle de
refroidissement.
Il est possible d'adopter d'autres méthodes que celles
qui sont présentées pour obtenir les mêmes résultats.
Contactez votre agence Trane locale pour plus de détails.
Contactez le constructeur du dispositif de refroidissement
pour connaître la compatibilité avec un débit d'eau variable.
Vanne d'étranglement (Figure)
Cette méthode permet de maintenir la pression et la
température de condensation en étranglant l'écoulement
d'eau qui sort du condenseur sous l'effet de la pression
de celui-ci ou des pressions différentielles du système.
Avantages :
• Régulation fi able avec vanne correctement dimensionnée
pour un coût relativement faible.
• Possibilité de réduire les coûts de pompage.
Inconvénients :
• Taux d'encrassement plus élevé du fait du ralentissement
de l'écoulement d'eau du condenseur.
• Nécessite la présence de pompes capables de prendre
en charge le débit variable.

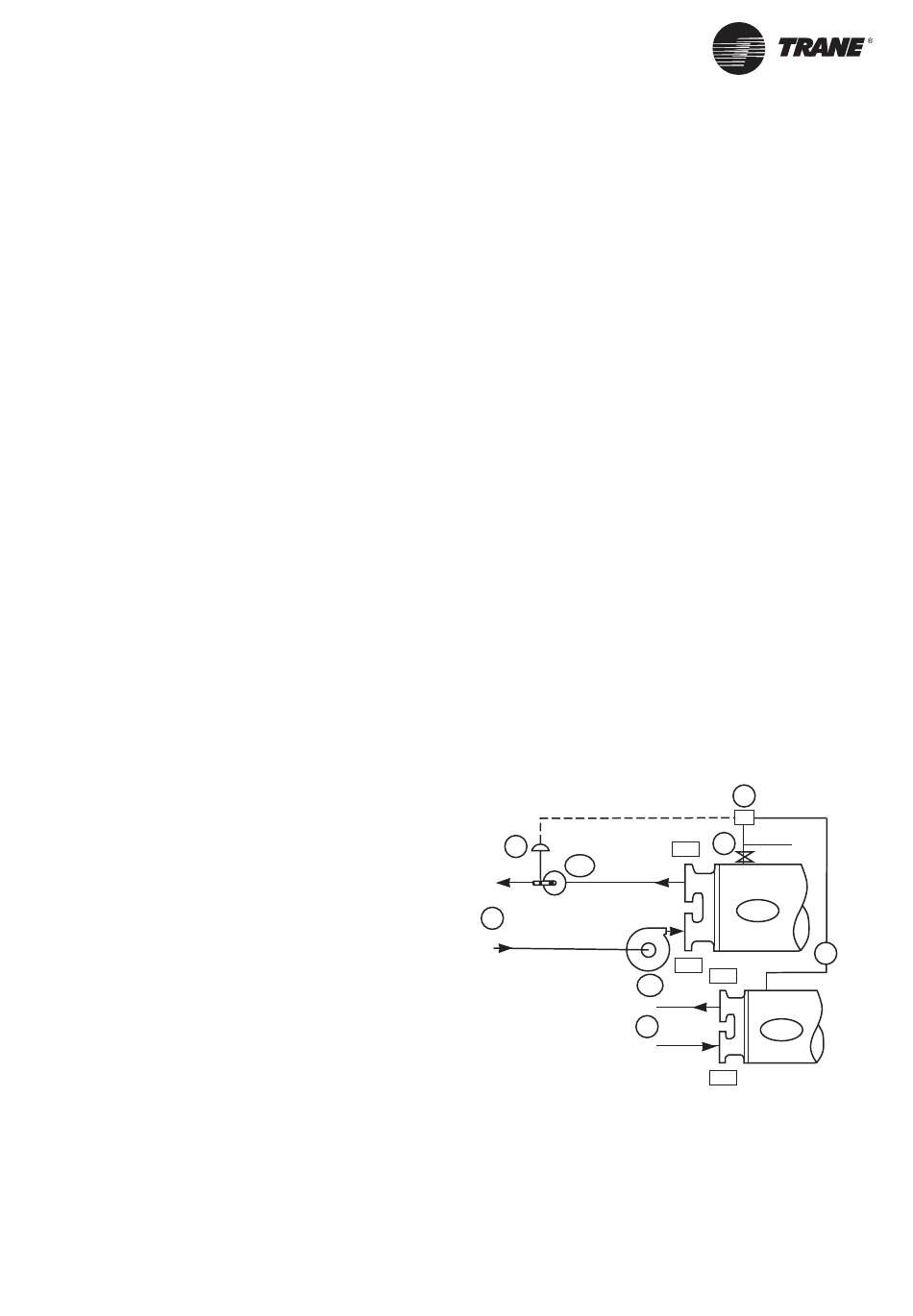

Figure 5
1
2B
7
5A
6
3
4
CO
CDS
4
CI
EO
EVP
EI
25
