Trane RTHD SE Instructions D'origine page 20

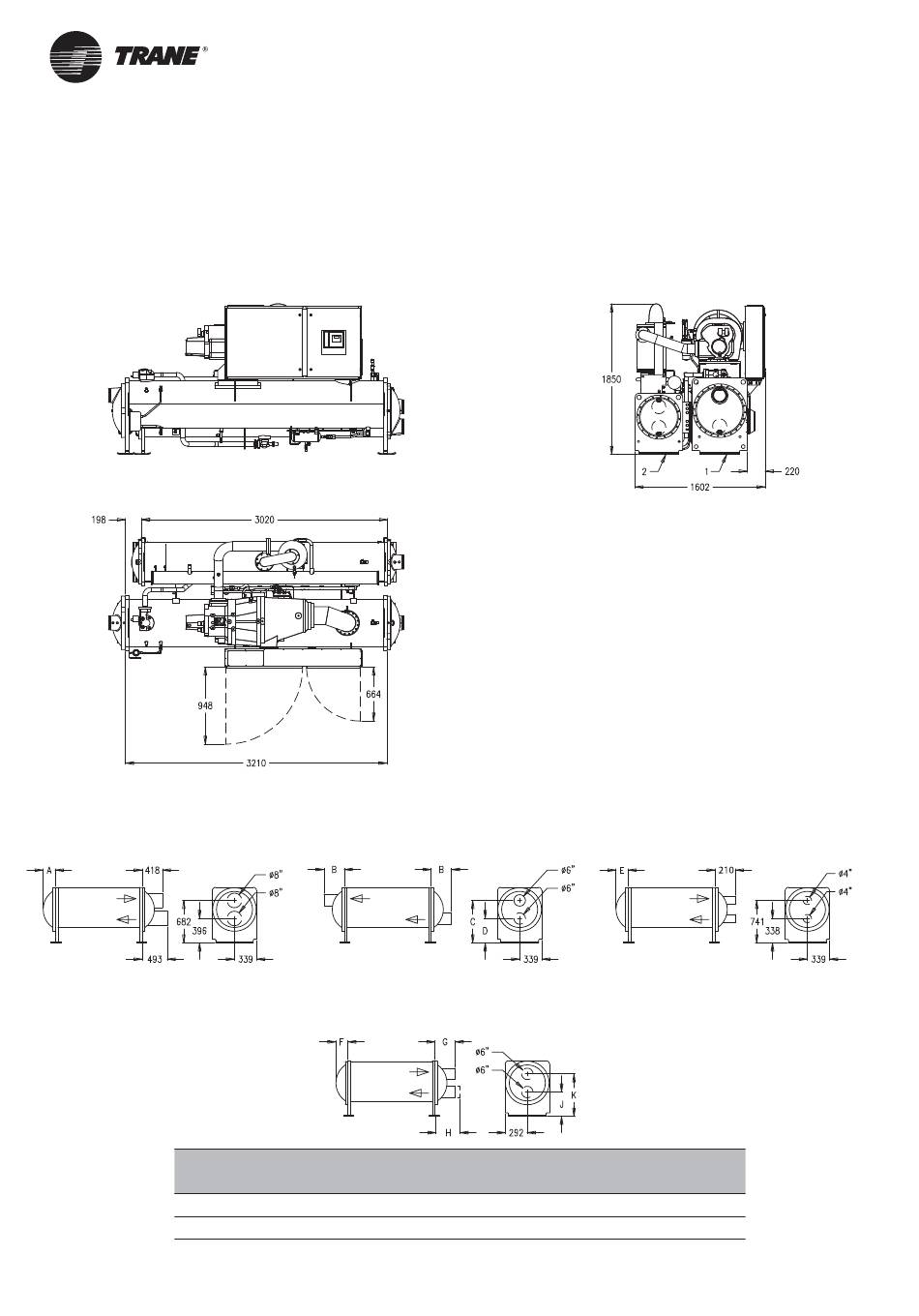

Installation - Parties mécaniques
Côté gauche
Évaporateur à 2 passes
(en option) côté droit
20
Remarque : le raccordement peut être confi guré à gauche ou à droite.
TYPE
BOÎTE A B C
À EAU
10 bars 168 213 726
21 bars 183 418 711
RTHD 150 XE
RTHD 175 XE
Côté droit
Évaporateur à 3 passes
(standard) côté droit
Condenseur à 2 passes
(standard) côté droit
D E F
352 163 123
367 183 148
1 = Évaporateur
2 = Condenseur
Évaporateur à 4 passes
(en option) côté droit
G H J K
203 203 334 588
283 358 348 575
RLC-SVX018A-FR
