Trane RTHD SE Instructions D'origine page 16

Installation - Parties mécaniques
Patins isolants
6. Les patins en élastomère livrés (en standard)
conviennent à la plupart des installations. Pour
en savoir plus sur les méthodes d'isolation en cas
d'installation sensible, consultez un ingénieur en
acoustique. Pour la version HSE, il est possible que
certaines fréquences de vibrations puissent être
transmises dans les fondations. Cela dépend de la
structure de bâtiment. Il est recommandé pour ces
situations d'utiliser des isolateurs en néoprène au lieu
de patins élastomères.

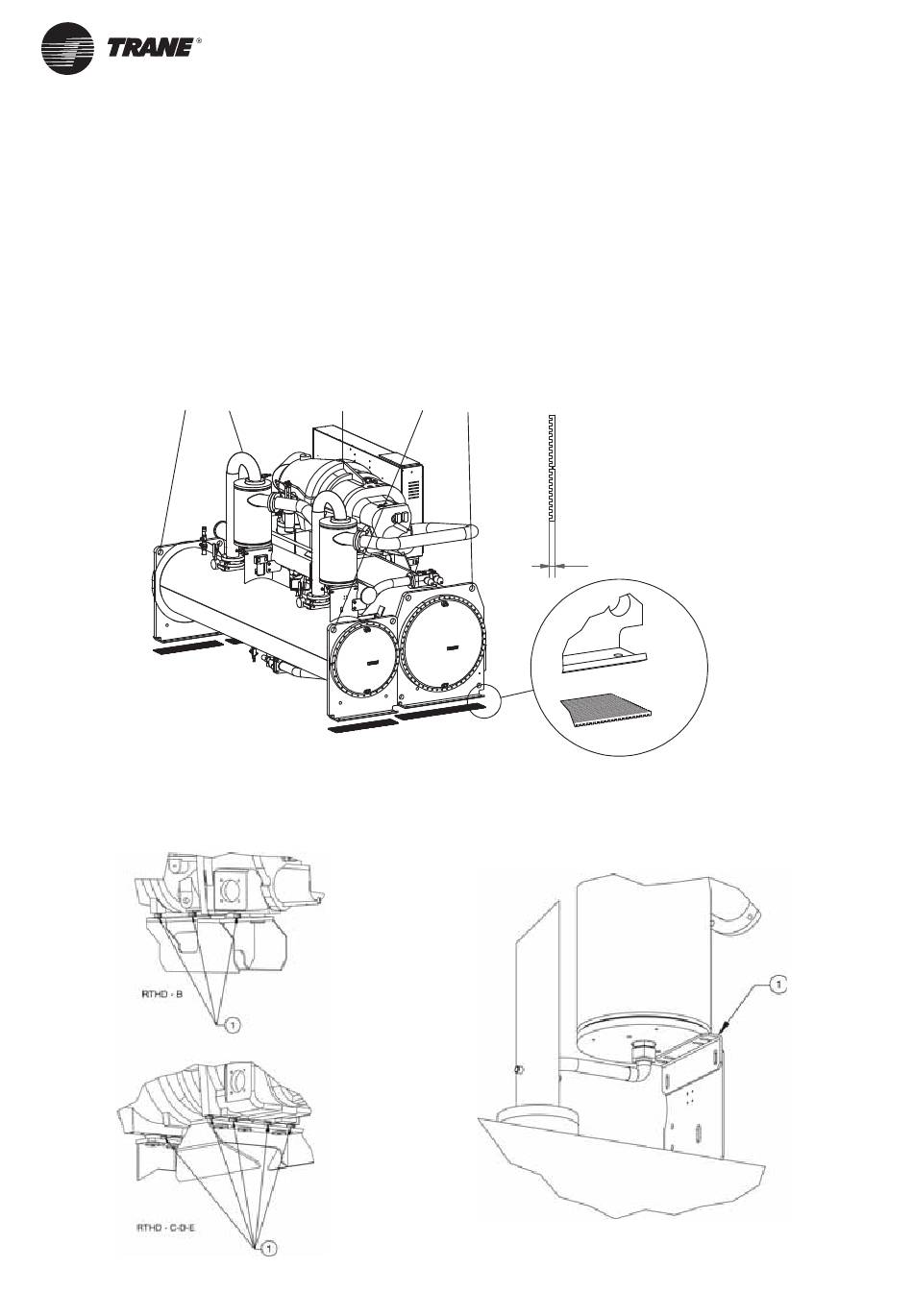

Figure 5
REMARQUE : une fois le(s) support(s) pour l'expédition
enlevé(s), le séparateur d'huile n'est plus maintenu que
par la ligne de souffl age.
Figure 6
1= Entretoise à retirer
16
7. Pendant le positionnement fi nal de l'unité, placer les
patins isolants sous l'évaporateur et les supports de
feuilles de tube de condenseur comme indiqué dans la
fi gure 5. Lever l'unité
8. L'unité est livrée avec 5 entretoises (3 seulement pour
la catégorie B) sur le support du compresseur pour
protéger les patins isolants du compresseur au cours
de l'expédition et pendant la manipulation. Déposer
ces entretoises (fi gures 6 et 7) avant de mettre l'unité
en fonctionnement.
9. Retirer les supports pour l'expédition situés sous le ou
les séparateur(s) d'huile (Figure 7).
8mm
Figure 7
1 = Support pour l'expédition à retirer
RLC-SVX018A-FR
