Installation - Parties mécaniques
Mise à niveau de l'unité
REMARQUE : le côté du panneau électrique de l'unité est
désigné comme « l'avant » de l'unité.
1. Vérifi er la mise à niveau de l'unité d'un bout à
l'autre à l'aide d'un niveau posé sur l'enveloppe de
l'évaporateur.
2. Si l'espace est insuffi sant sur l'enveloppe, fi xer un
niveau magnétique sur le bas de l'enveloppe. L'unité
doit être à niveau à 6 mm près sur toute sa longueur.
3. Poser le niveau sur le support de la plaque tubulaire
de l'enveloppe pour vérifi er l'horizontalité bord à bord
(entre avant et arrière). Régler celle-ci à 6 mm près
entre l'avant et l'arrière. REMARQUE : l'évaporateur
DOIT être de niveau pour que le transfert de chaleur et
le fonctionnement de l'unité soient optimaux.
4. Mettre l'unité à niveau à l'aide de cales sur toute la
longueur.

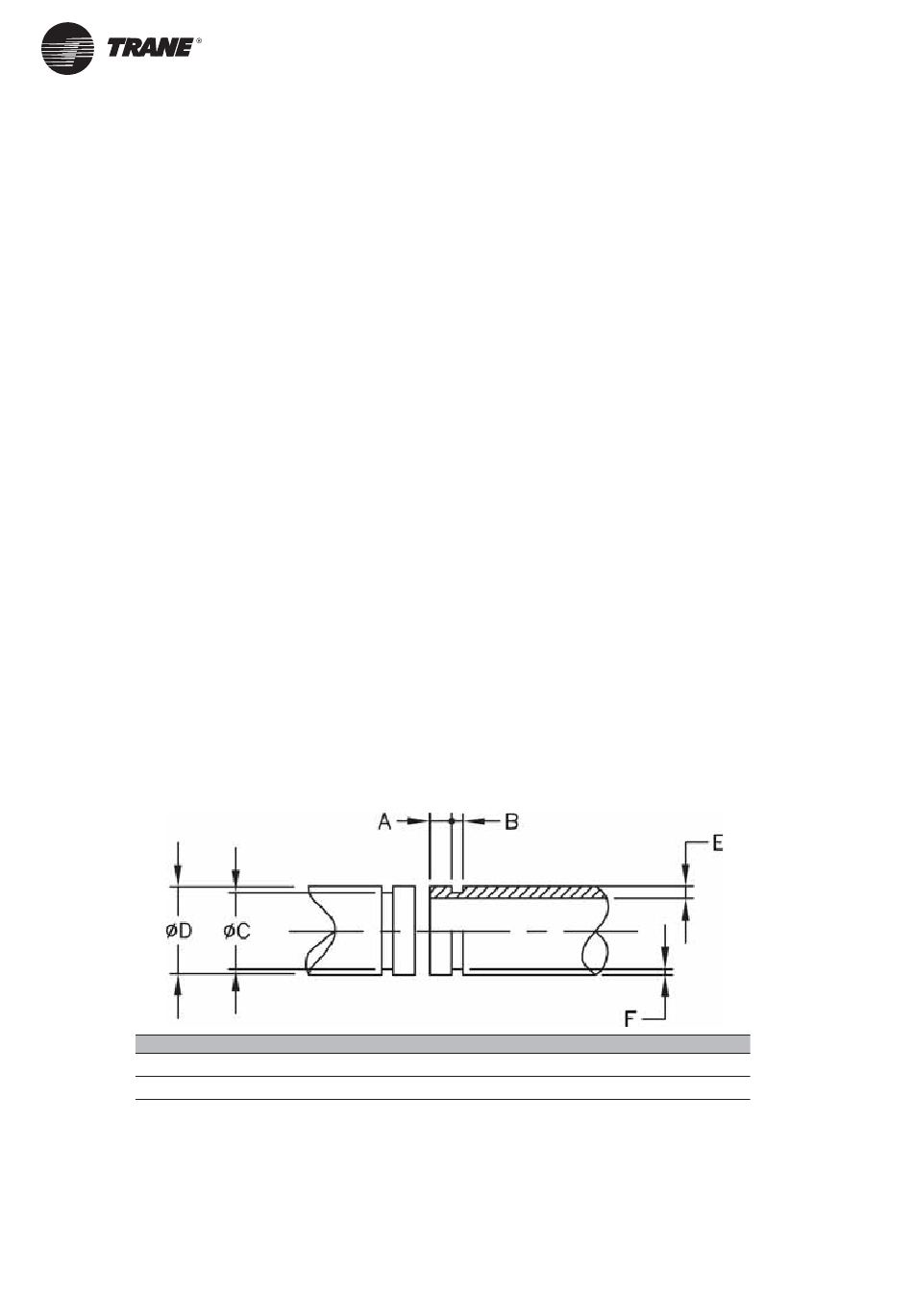

Figure 8 - Dimensions du tronçon de tube pour une connexion avec raccords à rainures
Ø D
6" (168,3)
8" (219,1)
18
A ± 0,8 B ± 0,8
15,87 9,52
19,05 11,11
Tuyauterie d'eau
Raccords de tuyauterie
Si vous utilisez un produit de rinçage acide, ne le faites
pas passer dans l'unité car cela pourrait causer des
dégâts matériels.
Raccordez la tuyauterie d'eau à l'évaporateur et au
condenseur. Isolez et soutenez la tuyauterie de manière
à ce qu'elle n'exerce pas de contrainte sur l'unité.
Élaborez la tuyauterie conformément aux normes locales
et nationales. Isolez et rincez la tuyauterie avant de la
connecter à l'unité.
Utilisez systématiquement des raccords à rainures
pour les circuits d'eau (voir fi gure 8). Les dimensions
et l'emplacement des entrées et sorties d'eau de
l'évaporateur et du condenseur sont indiqués sur
les plans conformes de l'unité. Dans les tableaux,
les désignations correspondent au code du châssis
du compresseur, suivi du code de l'enveloppe
de l'évaporateur puis de celui de l'enveloppe du
condenseur.
Inversion des boîtes à eau
Toutes les boîtes à eau peuvent être inversées d'une
extrémité à une autre. Ne les faites pas pivoter. Retirez
les capteurs avant de déposer la boîte à eau. Ensuite,
inversez la boîte et remettez en place les capteurs. Si
les boîtes à eau sont inversées, veillez à rebrancher
correctement les capteurs au bus.
Remarque : assurez-vous que les boîtes à eau
sont replacées dans le bon sens afi n de conserver
l'orientation correcte de la chicane. Utilisez des joints
toriques neufs.
C + 0 - 0,7 E MINI
164 5,56
214,4 6,04
F
2,15
2,34
