Mise en marche de l'unité
Du mode Arrêté au mode Démarrage
Le schéma mode Arrêté au mode Démarrage décrit le
chronométrage entre le mode Arrêté et l'alimentation
du compresseur. Le temps minimum admissible,
60 secondes, peut être atteint dans les conditions
suivantes :
1. Pas de blocage de redémarrage du moteur
2. Débit d'eau évaporateur et condenseur
3. La minuterie Mise sous tension - démarrage a expiré
4. La minuterie réglable Arrêt - démarrage a expiré
5. Refroidissement nécessaire

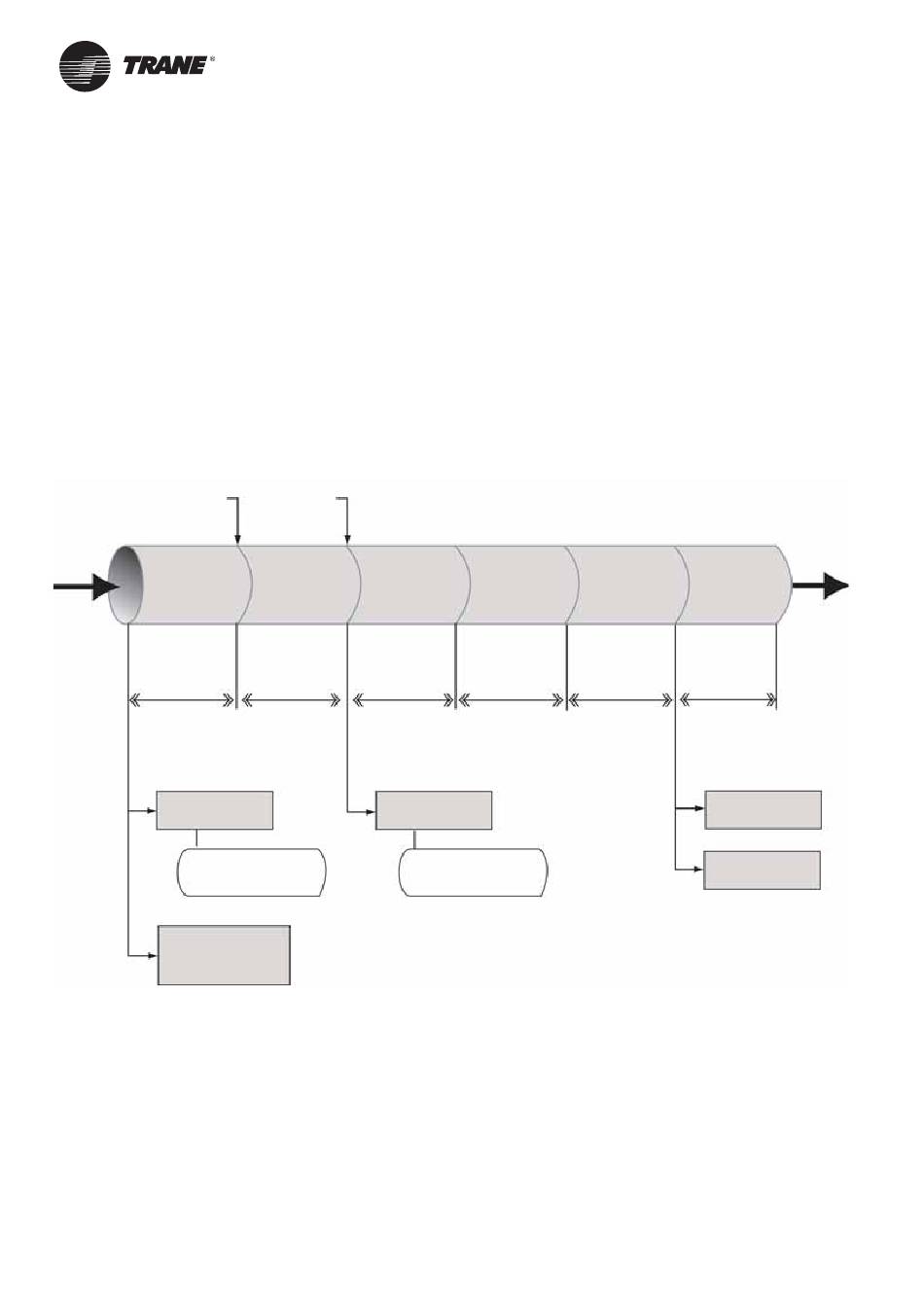

Figure 22 - Du mode Arrêté au mode Démarrage
Mode
refroidisseur
sur AUTO
Auto
Arrêté ou
inhibition de
fonctionnement
Confi rmer le
débit d'eau de
l'évaporateur
(Filtre 6 sec.)
Alimenter relais pompe
à eau évaporateur
Le chauffage d'huile est
toujours sous tension
lorsque le compresseur
est hors tension
60
Demande
refroidissement
Attente
démarrage
Appliquer
la minuterie
débit d'eau de
d'inhibition de
l'évaporateur
redémarrage
(Filtre 6 sec.)
(0-30 min.)
Appliquer «
Temp. démarr.
pompe cond. »
(0-300 sec.)
Confi rmer débit d'eau
condenseur - délai de
20 min. (fi ltre 6 sec.)
Attente
Attente
démarrage
démarrage
Confi rmer le Pré-démar.
pompe à eau
condenseur
(0-30 min.)
Alimenter relais pompe
à eau condenseur
Confi rmer débit d'eau
condenseur - délai de
20 min. (fi ltre 6 sec.)
Attente Attente
démarrage
démarrage
Confi rmer la
Appliquer
présence de
« Temp.
l'huile avec
Retard de
capteur d'huile
démarrage »
optique
(0-300 sec.)
(0-2 min.)
Alimenter électrov.
décharge
Pré-positionner
vanne expansion
Démarrage
compresseur
