Trane RTHD SE Instructions D'origine page 21

Côté gauche
Évaporateur à 2 passes
(en option) côté droit
RLC-SVX018A-FR

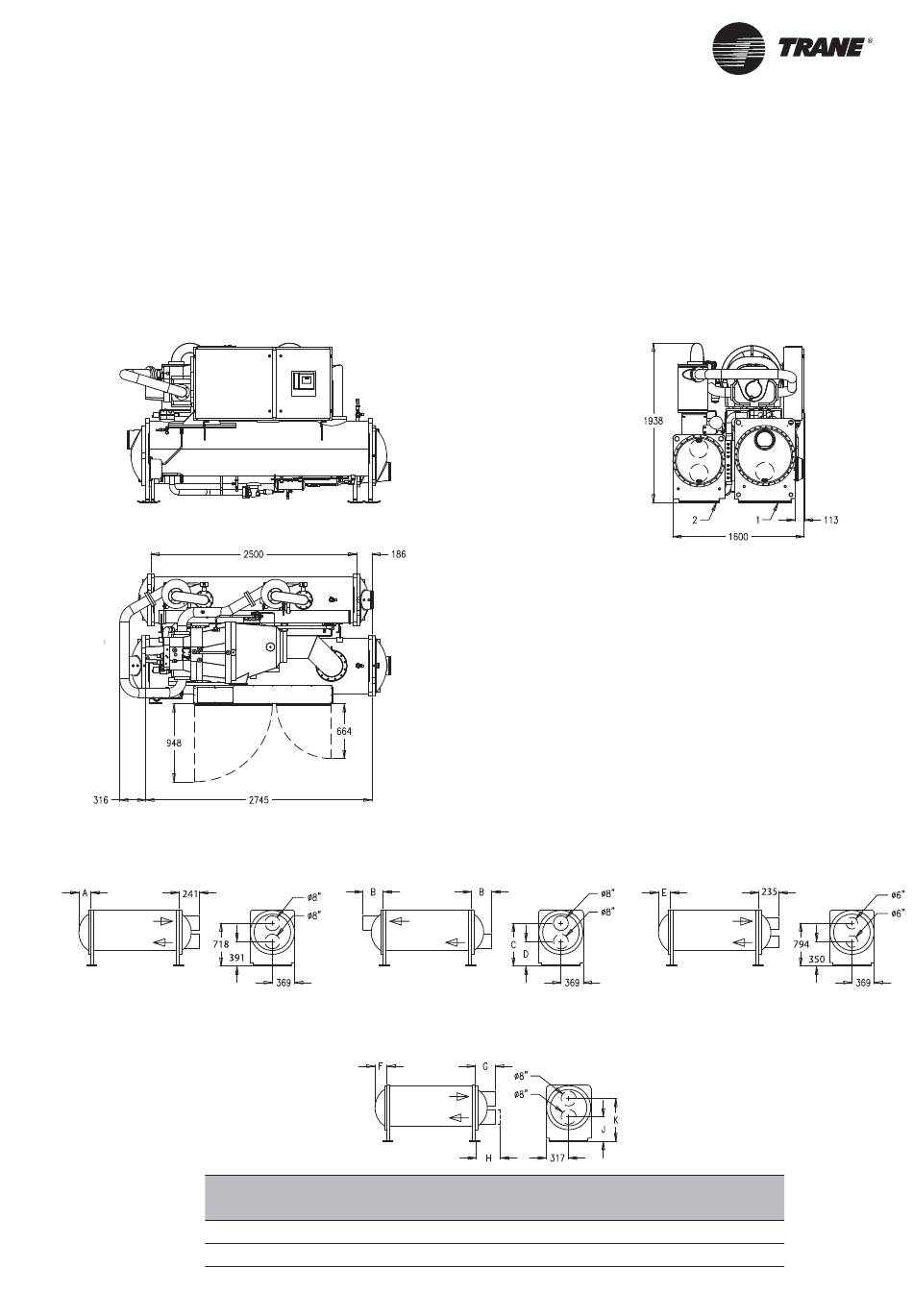

RTHD 225 SE / RTHD 225 HE / RTHD 225 XE
RTHD 250 SE / RTHD 250 HE / RTHD 300 SE
RTHD 300 HE / RTHD 325 SE / RTHD 350 SE
Remarque : le raccordement peut être confi guré à gauche ou à droite.
TYPE
BOÎTE A B
À EAU
10 bars 201 230 766
21 bars 183 418 750
Installation - Parties mécaniques
RTHD 375 SE
Côté droit
Évaporateur à 3 passes
(standard) côté droit
Condenseur à 2 passes
(standard) côté droit
C D E F
378 181 150
395 183 178
1 = Évaporateur
2 = Condenseur
Évaporateur à 4 passes
(en option) côté droit
G H J K
199 199 359 657
323 398 373 643
21
