Trane RTHD SE Instructions D'origine page 19

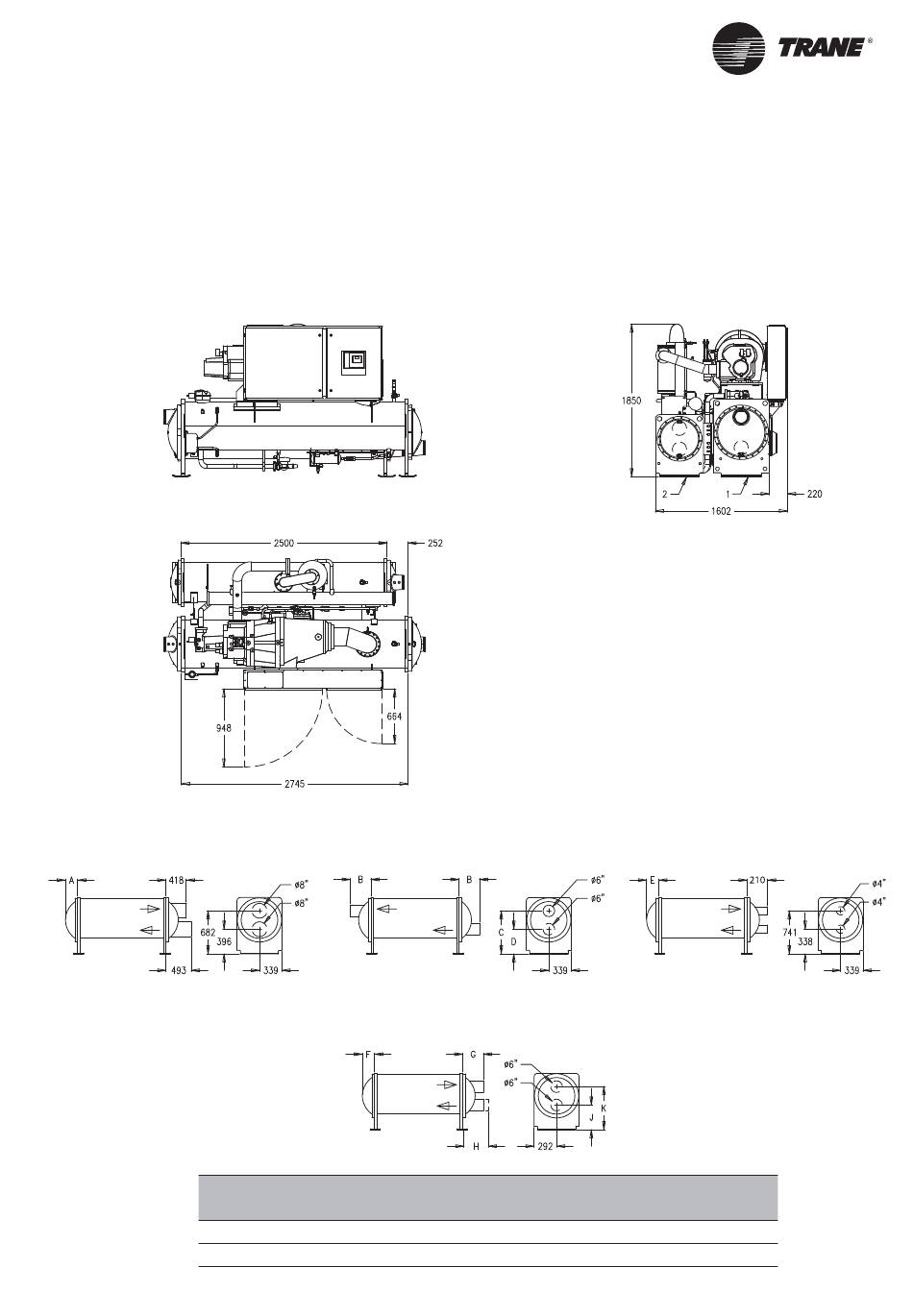

Côté gauche
Évaporateur à 2 passes (en
option) côté droit
TYPE
BOÎTE
À EAU
10 bar
21 bar
RLC-SVX018A-FR
Installation - Parties mécaniques
Remarque : le raccordement peut être confi guré à gauche ou à droite.
Évaporateur à 3 passes
Condenseur à 2 passes
A B C
168 213 726
183 418 711
RTHD 150 HE
RTHD 175 HE
Côté droit
(standard) côté droit
(standard) côté droit
D E F
352 163 123
367 183 148
1 = Évaporateur
2 = Condenseur
Évaporateur à 4 passes (en
option) côté droit
G H J K
203 203 334 588
283 358 348 575
19
