Informations générales

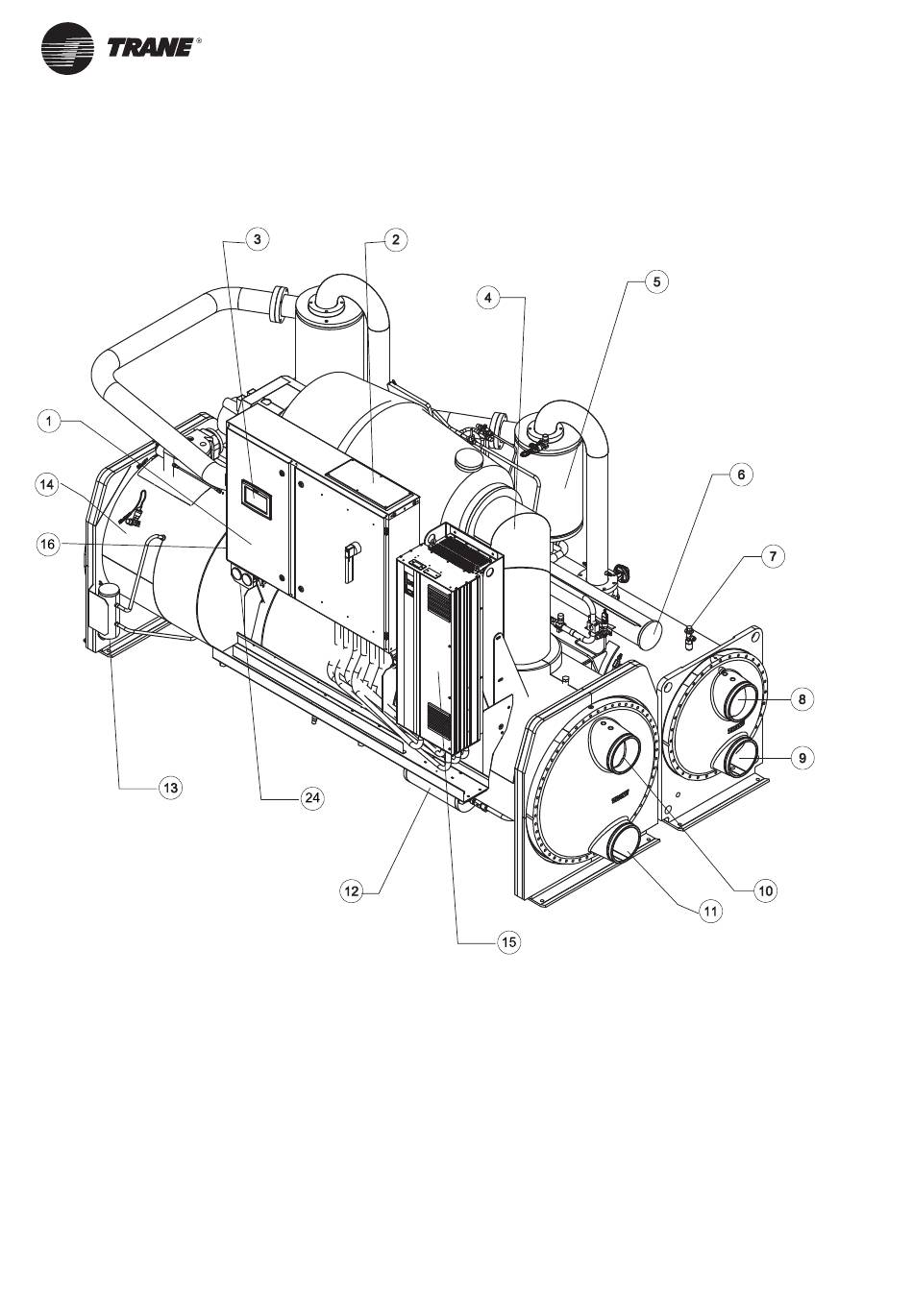

Figure 1 - Emplacement des composants d'une unité RTHD type
6
1 = Coffret électrique/démarreur
2 = Plaque passe-câble de câble
d'alimentation pour le câblage
du client
3 = Interface du Tracer TD7
4 = Conduite d'aspiration
5 = Séparateur d'huile
6 = Carter d'huile
7 = Soupape de décharge HP
(avec vanne d'isolation du
fl uide frigorigène en option
uniquement)
8 = Sortie d'eau du condenseur
9 = Entrée d'eau du condenseur
10 = Sortie d'eau de l'évaporateur
11 = Entrée d'eau de l'évaporateur
12 = Pompe à essence
13 = Capteur de niveau de liquide
14 = Évaporateur
15 = Variateur de fréquence
adaptable (version HSE
uniquement)
16 = Plaque passe-câble pour
câblage de contrôle externe
du client
