Trane RTHD SE Instructions D'origine page 23

Côté gauche
Évaporateur à 2 passes
(en option) côté droit
RLC-SVX018A-FR
Remarque : le raccordement peut être confi guré à gauche ou à droite.
TYPE
BOÎTE A B
À EAU
10 bars 218 238 720
21 bars 228 458 708

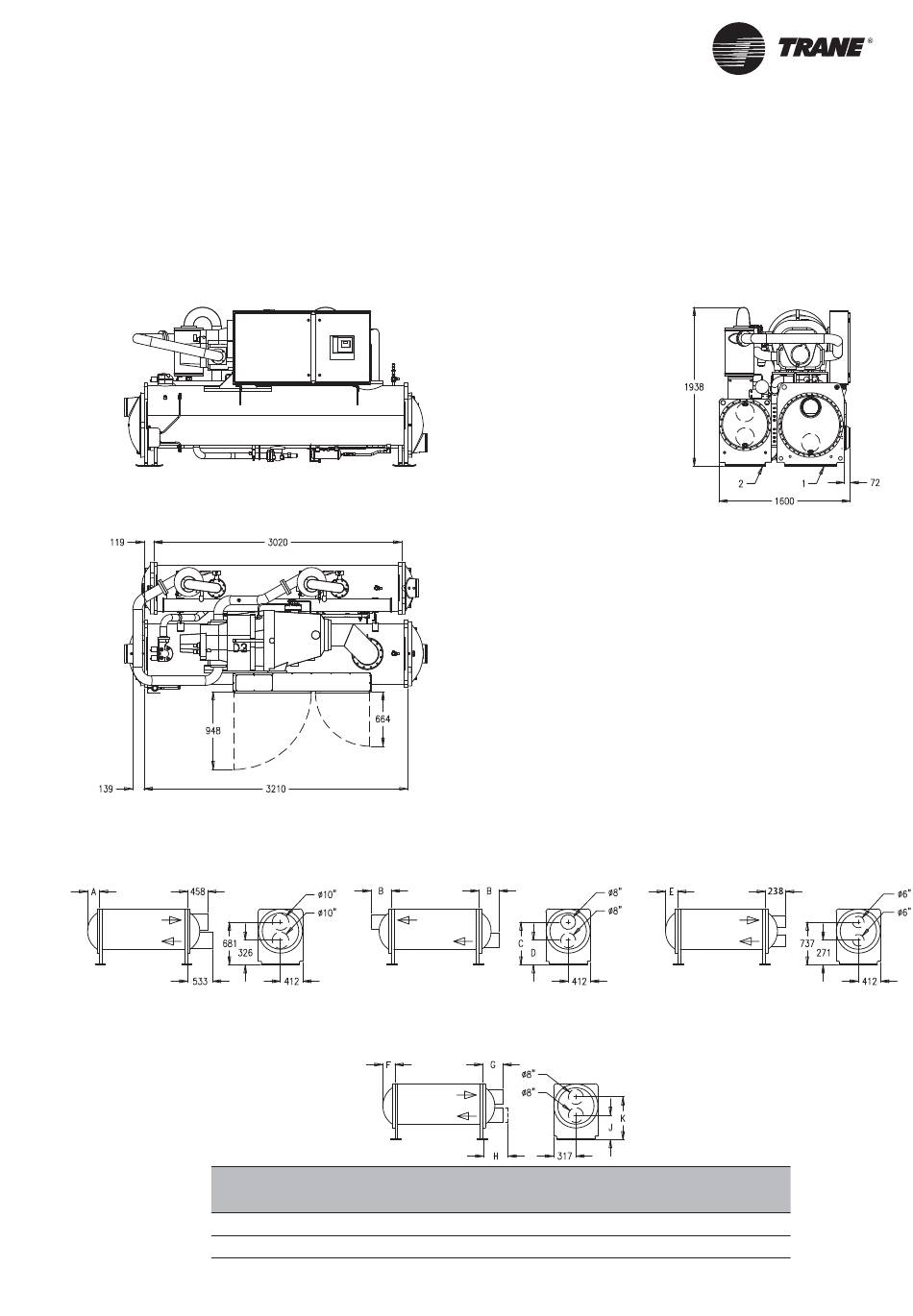

Installation - Parties mécaniques
RTHD 350 HE
RTHD 375 HE
RTHD 400 HE
Côté droit
Évaporateur à 3 passes
(standard) côté droit
Condenseur à 2 passes
(standard) côté droit
C D E F
288 189 150
299 228 178
1 = Évaporateur
2 = Condenseur
Évaporateur à 4 passes
(en option) côté droit
G H J K
199 199 359 657
323 398 373 643
23
