Mise À L'arrêt Saisonnière - Trane RTHD SE Instructions D'origine

Mise en marche de l'unité
De l'arrêt normal au mode Arrêté
Le schéma Arrêt normal présente les étapes depuis l'état
en marche en passant par un arrêt normal (correctement
effectué). Les lignes en pointillés (------) en haut ont pour
but de montrer le mode fi nal si vous abordez l'arrêt par
des événements différents.

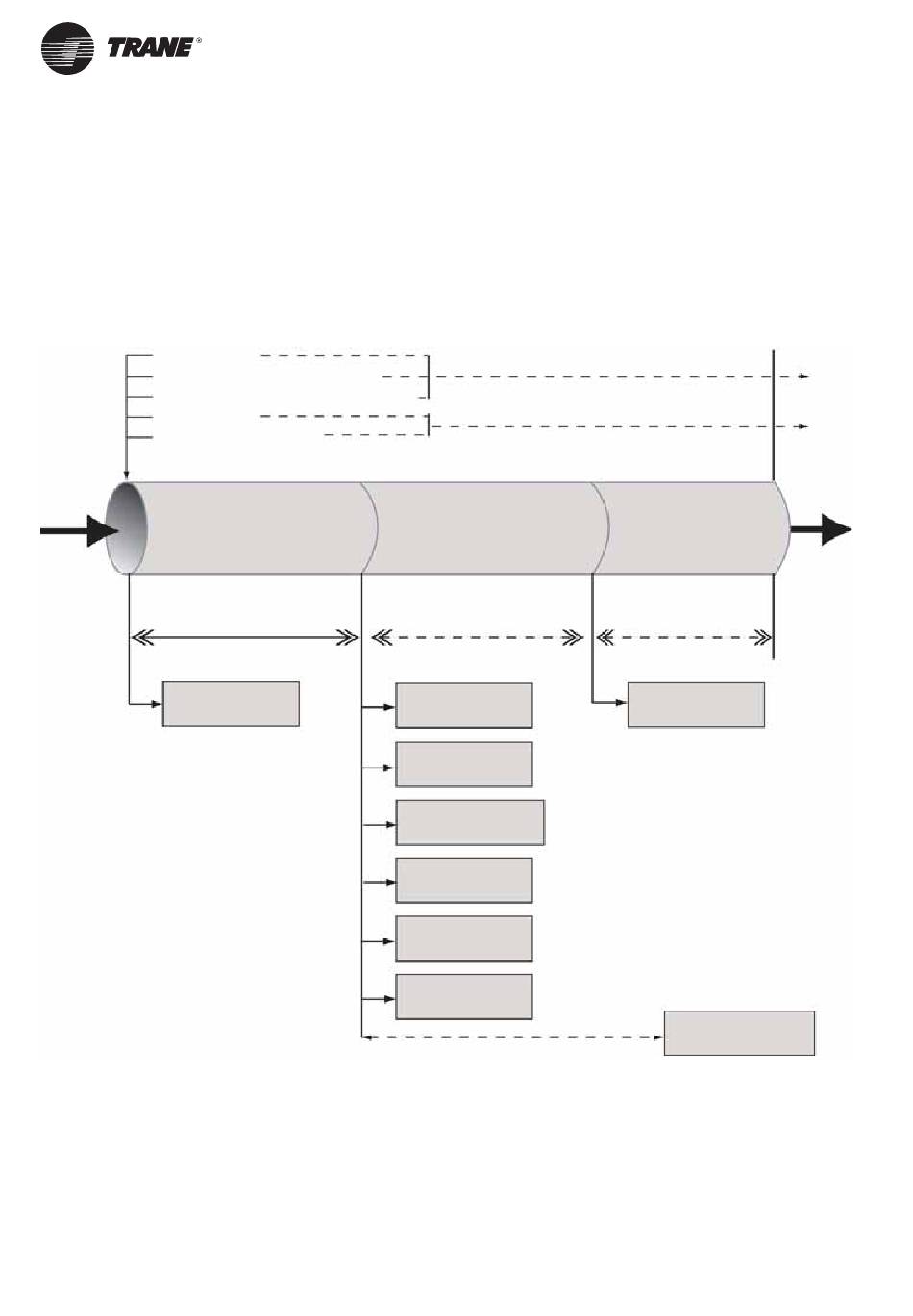

Figure 23 - Arrêt normal (s'applique à toutes les versions sauf HSE)
Arrêt local
Diagnostics de réarmement normal
Diagnostics de non-réarmement normal
Arrêt Tracer
Arrêt auto extérieur
En marche
Alimenter électrov. décharge
Alimenter électrov.
Mise à l'arrêt saisonnière
1. Exécuter la séquence d'arrêt normale à l'aide de la
touche <Stop>.
REMARQUE : ne pas ouvrir le sectionneur du démarreur.
Celui-ci doit rester fermé afi n de maintenir l'alimentation
électrique de commande entre le transformateur et la
résistance du réservoir d'huile.
2. Vérifi er que les pompes eau glacée et eau du
condenseur ont fi ni leur cycle et sont à l'arrêt. Si vous
le souhaitez, ouvrir les interrupteurs-sectionneurs vers
les pompes.
62
Arrêt imminent
(40 sec.)
décharge
Arrêt
Ouvrir vanne expansion
(0-20 sec.)
Coupure alimentation
compresseur
Ouvrir vanne
expansion
Mise hors tension
eau du condenseur
relais de pompe
Mise hors tension
vanne solénoïde de
conduite d'huile maître
Alimenter
électrovanne
décharge pdt 60 min.
Alimenter résistance
huile
Temporisation pompe d'évaporateur (0-30 min.)
3. Vidanger la tuyauterie et le dispositif de
refroidissement du condenseur, si vous souhaitez
les protéger contre le gel. Pour ce faire, il est
recommandé d'utiliser une solution antigel (comme
le glycol).
4. En cas d'utilisation de la solution de vidange, retirer
les bouchons de vidange et de purge des collecteurs
du condenseur pour purger ce dernier.
5. Vérifi er que la résistance du carter fonctionne.
6. Une fois l'unité sécurisée, procéder aux opérations de
maintenance décrites dans les sections suivantes.
Vanne expansion fermée et
temp. pompe évap. terminée
Arrêt
Ouvrir vanne expansion
(20 sec.)
Fermer vanne
expansion
Couper alimentation
relais pompe à eau
évaporateur
RLC-SVX018A-FR
Arrêté
Marche
inhibée
Arrêté ou
marche
inhibée
