Connecteurs Du Module Et Du Coffret Électrique - Trane RTHD SE Instructions D'origine

Installation - Électrique
Connecteurs du module et du coffret électrique
Tous les connecteurs peuvent être débranchés ou les câbles peuvent être déposés. Si une fi che complète est
déposée, assurez-vous que la fi che et les prises mâles correspondantes sont repérées afi n d'être reposées aux
emplacements corrects ultérieurement.

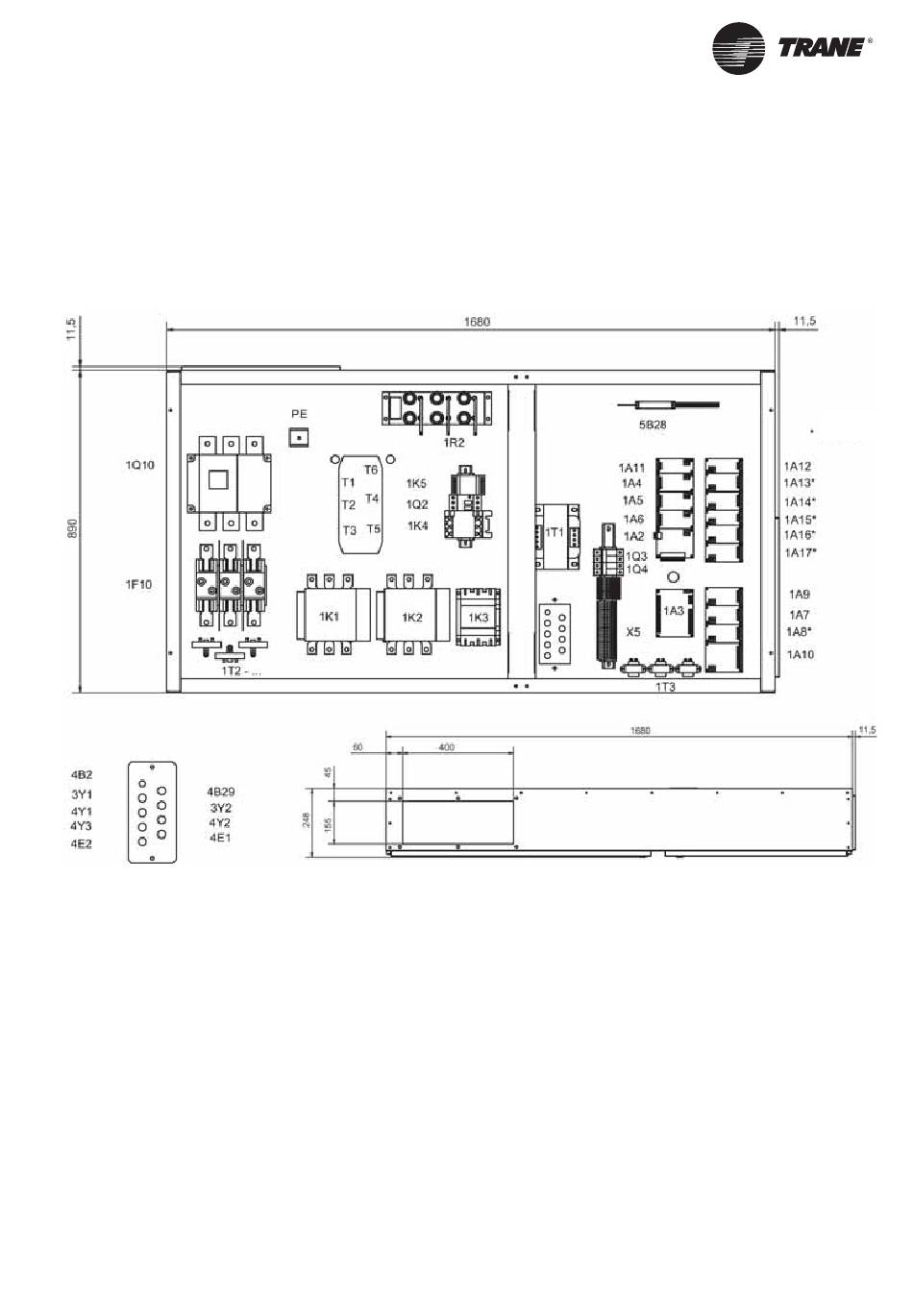

Figure 14a - Agencement du panneau électrique - RTHD SE/SE/XE
OPTION
CHEMIN ÉLECTRIQUE
ENTRÉE
PUISSANCE
ÉLECTRIQUE
RLC-SVX018A-FR 43
