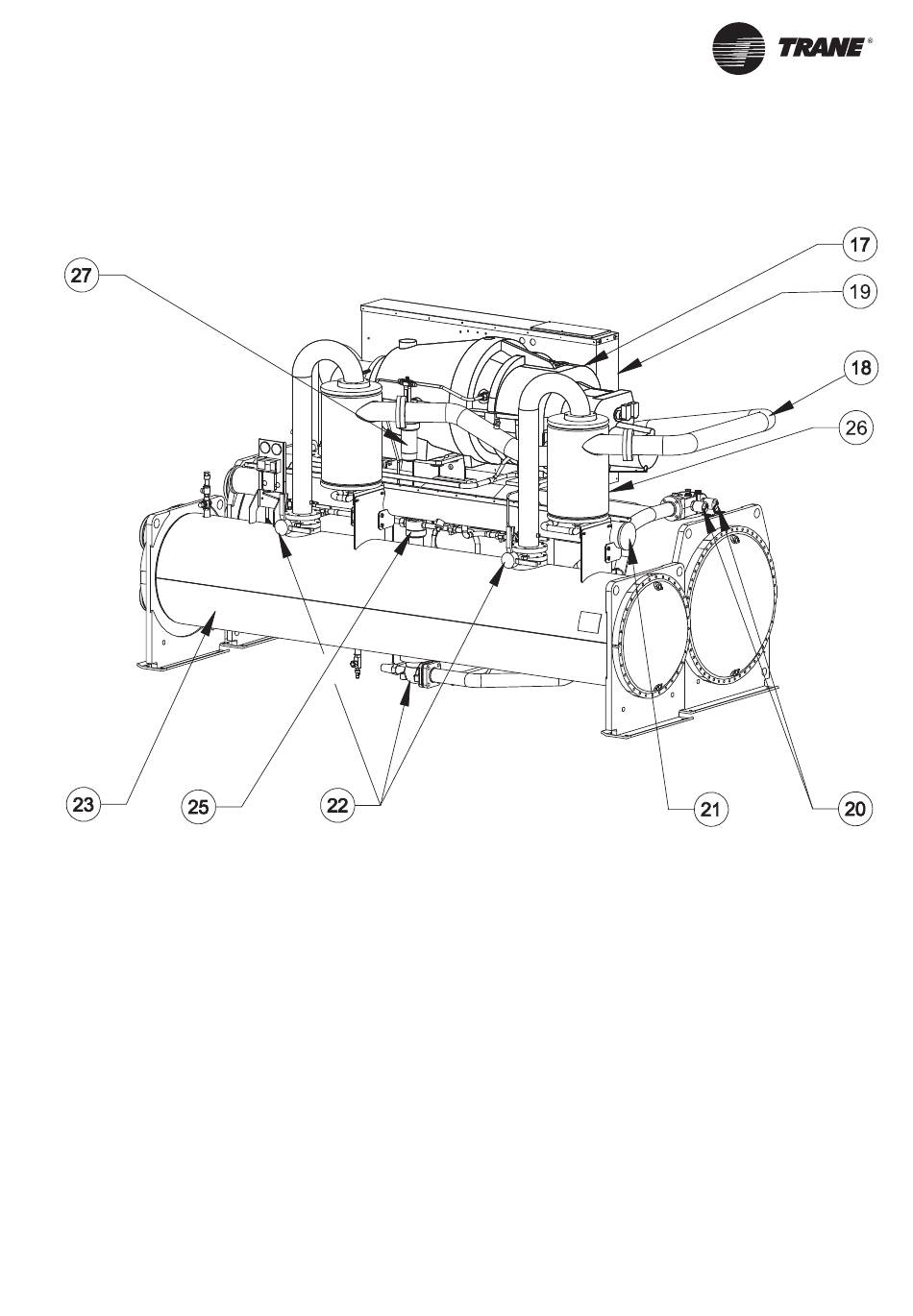

Figure 2 - Emplacement des composants d'une unité RTHD type (vue arrière)
RLC-SVX018A-FR
17 = Compresseur
18 = Conduite d'évacuation
19 = Plaque signalétique d'unité (sur
le côté du démarreur / panneau
de contrôle)
20 = EXV
21 = Carter d'huile (le système
de distribution d'huile est
situé entre le condenseur et
l'évaporateur
22 = Vanne de service (uniquement
avec option vanne d'isolation
de réfrigérant)
23 = Condenseur
24 = Manomètres (facultatif)
25 = Filtre à huile chaude
26 = Coupe-circuit haute pression
2 étapes
27 = Filtre à huile froide
Informations générales
7
