Principes de fonctionnement mécaniques

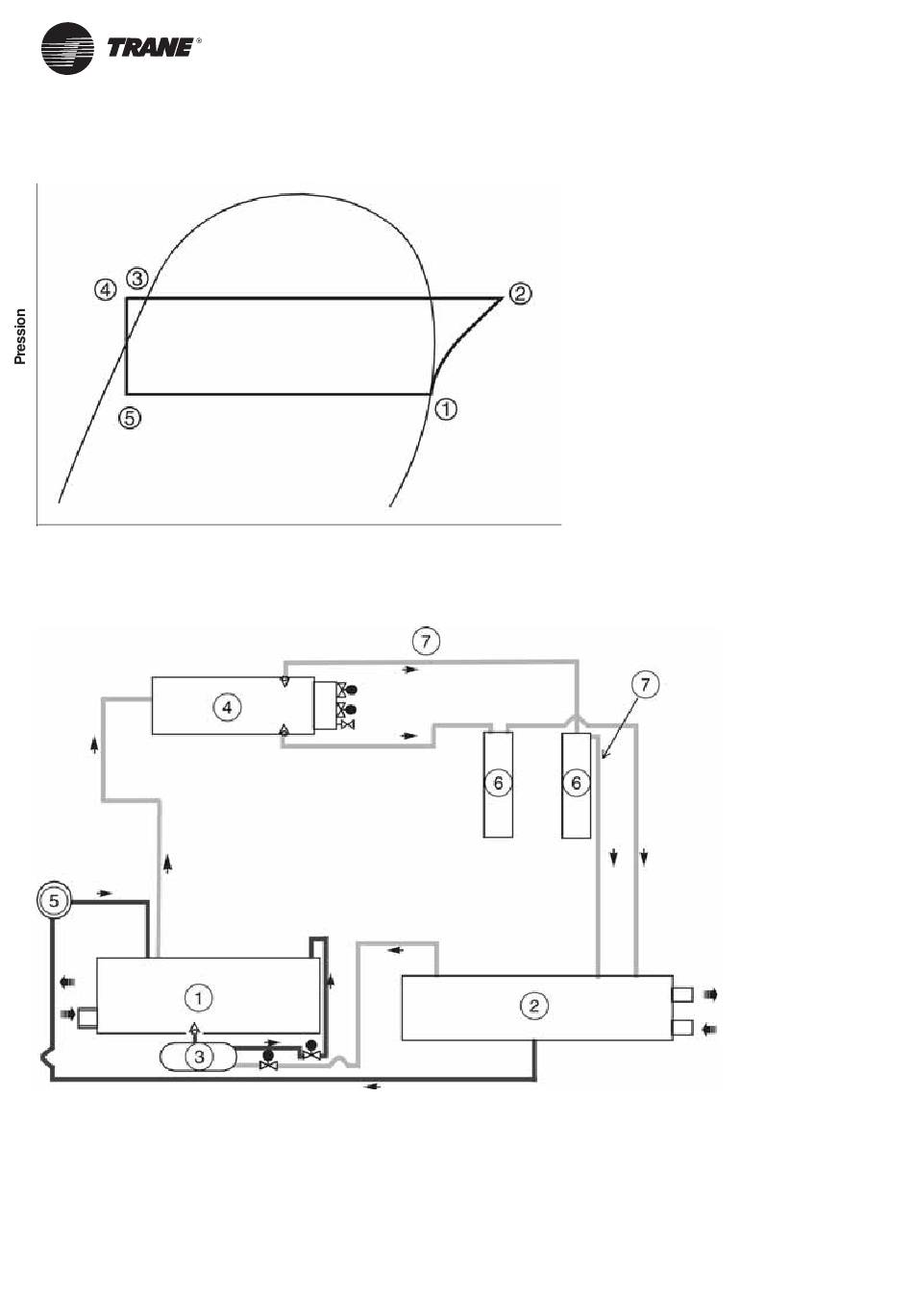

Figure 15 - Courbe pression/enthalpie
Liquide
Gaz
Enthalpie
Figure 16 - Circuit du fl uide frigorigène
1 = Evaporateur
2 = Condenseur
3 = Pompe à gaz
4 = Compresseur
5 = EXV
6 = Séparateur
7 = Double conduite d'évacuation uniquement sur les
compresseurs de cadre C, D, et E
