Montáž
•
Vykonajte kalibráciu výšky hladiny, keď je vyrovnaná základná nádoba a je
úplne vyprázdnená, 9.3.1 "Zákaznícke menu", 94.
Štandardné hodnoty pre merania úrovne:
Základná nádoba Merací rozsah
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
6.4
Elektrická prípojka
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a bolo
zaistené proti znovuzapojeniu.
•
Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
•
Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa miestnych
platných elektrotechnických predpisov.

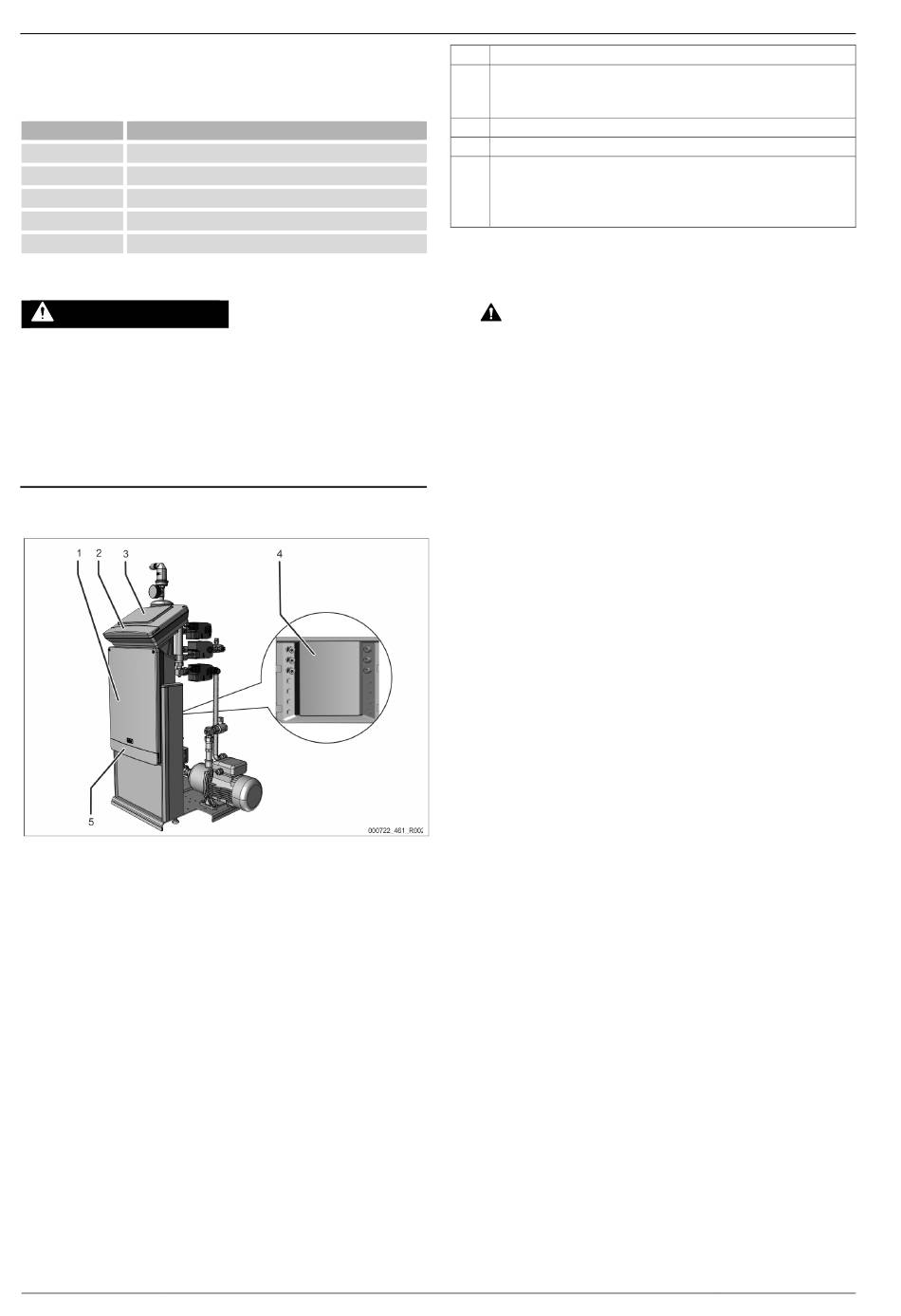

Pri elektrickej prípojke sa rozlišuje medzi prípojnou časťou a ovládacou časťou.
86 — Slovensky
1
Pripájací diel
2
Kryty obslužného diela (sklopné)
•
RS-485 rozhrania
•
Výstup tlaku
3
Obslužný diel (Control Touch Riadenie)
4
Káblové priechodky
5
Kryty pripájacieho dielu (sklopné)
•
Napájanie a zabezpečenie
•
Bezpotenciálové kontakty
•
Prípojka agregátov
Nasledujúce popisy platia pre štandardné zariadenia a obmedzujú sa na potrebné
prípojky zo strany konštrukcie.
1.
Zapnite zariadenie bez napätia a zaistite proti opätovnému zapnutiu.
2.
Odoberte kryty.
NEBEZPEČENSTVO – Zasiahnutie elektrickým prúdom! Životu
nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom. Na
častiach dosky plošných spojov prístroja môže po vytiahnutí sieťovej
zástrčky z napájania byť prítomné elektrické napätie 230 V. Odpojte pred
odobratím krytov riadenie prístroja kompletne z napájania. Skontrolujte stav
bez napätia dosky plošných spojov.
3.
Nasaďte vhodnú káblovú nákrutku pre káblové priechodky na zadnej strane
prípojnej časti. Napríklad M16 alebo M20.
4.
Veďte všetky zavesené káble cez káblovú nákrutky.
5.
Pripojte všetky káble podľa svorkových plánov.
–
Pripájací diel, 6.4.1 "Schéma zapojenia Prípojný diel", 87.
–
Ovládacia časť, 6.4.2 "Schéma zapojenia Ovládací diel", 88.
–
Dodržujte k zaisteniu zo strany konštrukcie, pripojovacie výkony
prístroja, 5 "Technické údaje", 82.
6.
Namontujte kryt.
7.
Pripojte sieťovú zástrčku na napájanie 230 V.
8.
Zapnite zariadenie.
Elektrická prípojka je zatvorená.
Servimat M/L — 25.07.2025
