Montage de la cellule de charge
ATTENTION
Dommages du dynamomètre en cas de montage incorrect
Dommages, dysfonctionnements et mesures erronées du dynamomètre pour
la mesure de niveau « LIS » en cas de montage incorrect.
•
Respectez les remarques pour le montage du dynamomètre.
La mesure du niveau « LIS » fonctionne avec un capteur de pression. Montez-le
lorsque le vase primaire se trouve dans sa position définitive, 6.3.4 "Installation
des cuves", 59. Observez les remarques suivantes :
•
Retirez la sécurité de transport (bois équarri) sur le pied du réservoir pour le
montage du vase primaire.
•
Remplacez la sécurité de transport par le capteur de pression.
–
En option, le capteur de pression peut être fixé sur le pied du réservoir
du vase primaire à l'aide des vis fournies. Une fixation n'est cependant
pas nécessaire.
•
Évitez les impacts du capteur de pression, par ex. en cas d'alignement
ultérieur du vase.
•
Raccordez le vase primaire et le premier vase secondaire à l'aide de
flexibles de raccordement.
–
Employez les kits de raccordement fournis, 6.3.4 "Installation des
cuves", 59.
•
Effectuez une mise à zéro du niveau de remplissage lorsque le vase primaire
est aligné et complètement purgé, 9.3.1 "Menu client", 69.
Valeurs de référence pour les mesures du niveau :
Vase primaire
Plage de mesure
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
6.4
Raccordement électrique
DANGER
Danger de blessures mortelles par électrocution.
Il existe un risque de blessures mortelles en cas de contact avec des
composants électroconducteurs.
•
Assurez-vous que la ligne d'alimentation vers l'appareil est hors tension
et protégée contre la remise en marche.
•
Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement électrique
de l'appareil sont uniquement réalisés par un électricien qualifié
conformément aux règles locales électrotechniques en vigueur.

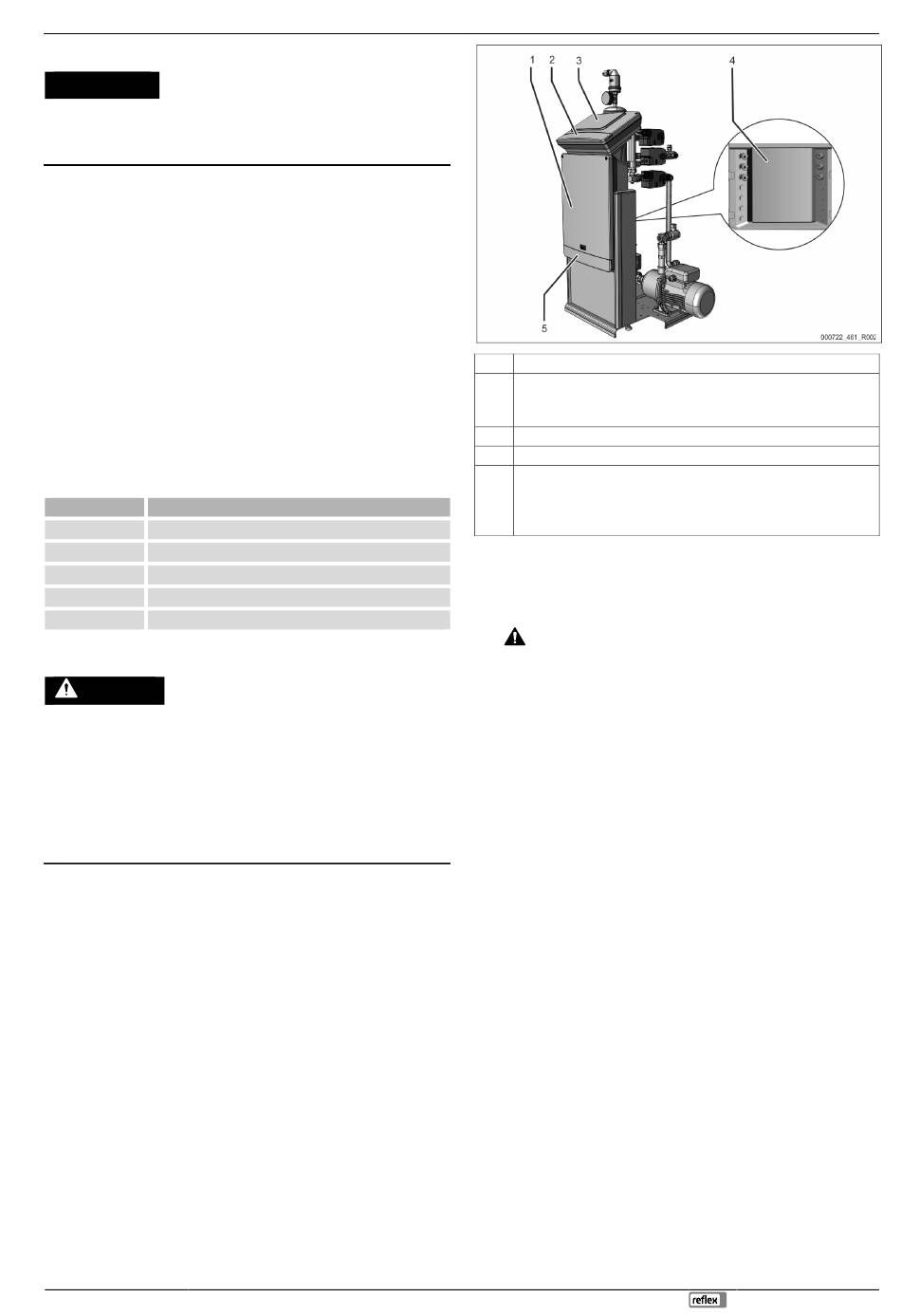

Lors du raccordement électrique, on distingue entre l'élément de raccordement et
l'élément de commande.
1
Élément de raccordement
2
Capots (rabattables) de l'élément de commande
•
•
3
Élément de commande (Control Touch)
4
Passages de câble
5
Capots (rabattables) de l'élément de raccordement
•
•
•
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
1.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute remise
en marche.
2.
Démontez les capots.
DANGER – Choc électrique ! Danger de blessures mortelles par choc
électrique. Même après avoir débranché la fiche de secteur, certains
composants de la carte de l'appareil peuvent rester sous tension 230 V.
Avant de retirer les couvercles, débranchez complètement l'unité de
commande de l'appareil de l'alimentation électrique. Assurez-vous que la
platine est hors tension.
3.
Installez un passe-câble à vis adapté pour le passage des câbles à l'arrière
de la partie de raccordement. Par exemple M16 ou M20.
4.
Faites passer tous les câbles à travers les passe-câbles à vis.
5.
Raccordez tous les câbles conformément aux schémas des bornes.
–
Élément de raccordement, 6.4.1 "Schéma des bornes de la partie
de raccordement", 62.
–
Élément de commande, 6.4.2 "Schéma des bornes de la partie de
commande", 63.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil, 5 "Caractéristiques
techniques", 57.
6.
Montez le couvercle.
7.
Raccordez la prise secteur à l'alimentation en tension 230 V.
8.
Mettez l'installation en marche.
Le raccordement électrique est terminé.
