18 Y2PE (skærm)
19 Tryk
Analogudgange: Tryk og
20 GNDA
Standard 4 – 20 mA
21 Niveau
22 GNDA
6.4.3 Grænseflade RS-485
Via RS-485-grænsefladerne S1 og S2 kan alle informationer vedrørende styringen
rekvireres og bruges til at kommunikere med styrecentraler eller andre enheder.
• S1-grænseflade
– Via denne grænseflade kan der maks. drives 10 enheder i en
master/slave-samvirkekobling.
• S2-grænseflade
– Tryk "PIS" og niveau "LIS".
– Driftstilstande for pumperne "PU".
– Driftstilstand for styrekuglehane (RKH1) i overløbsledningen.
– Driftstilstand for "Safe Control" (MKH1) i efterfødningen.
– Værdier for kontaktvandstælleren "FQIRA +".
– Alle meldinger  9.4 "Meldinger",  197.
– Alle posteringer i fejlhukommelsen.
Følgende tilbehør står til disposition for grænsefladernes kommunikation.
– Busmoduler
• Lonworks Digital
• Lonworks
• Profibus-DP
• Ethernet
• I/O-modul efter ønske  6.4.3 "Grænseflade RS-485",  189.
 Bemærk!
Når du har brug for det, kan du få protokollen til grænseflade RS-485,
oplysninger om tilslutninger samt informationer om det tilbudte tilbehør fra
Reflex-fabrikskundeservice.

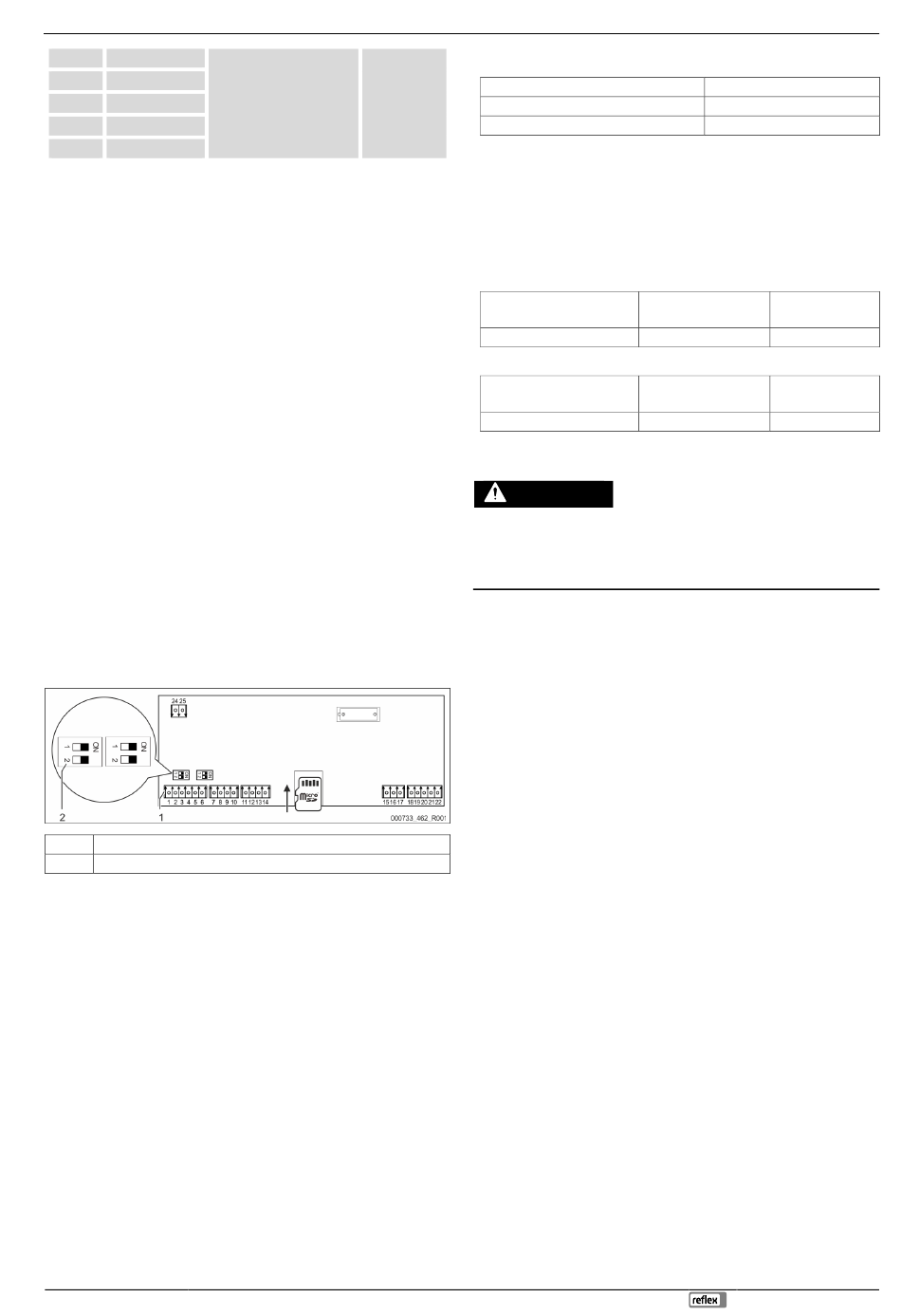

6.4.3.1 Tilslutning af grænseflade RS-485
Bundkort til styringen Control Touch.
1 Tilslutningsklemmer til RS-485-forbindelsen
2 DIP-kontakt 1
Gør som følger:
1. Slut RS-485-forbindelsen med det skærmede kabel til bundkortet.
• S 1
– Klemme 1 (A+)
– Klemme 2 (B-)
– Klemme 3 (GND)
2. Slut kabelskærmen til på den ene side.
• Klemme 18
3. Aktiver afslutningsmodstandene på bundkortet.
• Dip-kontakt 1
 Bemærk!
Aktiver afslutningsmodstanden, hvis enheden står ved begyndelsen eller
enden af RS-485-nettet.
På
niveau
opstillingsstedet
Servimat M/L — 25.07.2024
6.5 Monterings- og idrifttagningsattest
Data iht. typeskilt:
Type:
Producentnummer:
Enheden er monteret og taget i drift iht. brugsvejledningen. Indstillingen af
styringen svarer til de lokale forhold.
 Bemærk!
Hvis de fabriksindstillede værdier i enheden skal ændres, skal disse data
indføres i tabellen i vedligeholdelsesdokumentationen,  10.5
"Vedligeholdelsesattest ",  200.
Ved monteringen
Sted, dato Firma
Ved idrifttagningen
Sted, dato Firma
7 Første idrifttagning
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
• Brug beskyttelseshandsker.
• Anbring relevante advarsler i nærheden af enheden.
 Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt korrekt.
Dette er også en forudsætning for, at garantikrav kan imødekommes.
– Lad Reflex-fabrikskundeservice udføre første idrifttagning samt den
årlige vedligeholdelse.
7.1 Kontroller forudsætningerne for idrifttagningen
Enheden er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Installation, er afsluttet. Idrifttagningen skal udføres af en autoriseret
installatør. Beholderen skal tages i drift i overensstemmelse med den pågældende
installationsvejledning. Overhold følgende anvisninger ved første idrifttagning:
• Montering af styreenheden med grundbeholderen samt følgebeholderne
"VF" er udført efter behov.
• Der er oprettet tilslutninger på beholdernes vandside til anlægssystemet.
• Beholderne er fyldt med vand.
• Ventilerne til tømning af beholderne er åbnet.
• Tilslutning af apparatets vandside til efterfødningen er oprettet og klar til drift.
• Enhedens tilslutningsrørledninger er blevet skyllet før idrifttagningen og
renset for svejserester og urenheder.
• Anlægssystemet er fyldt med vand og udluftet for gasser, så cirkulationen i
hele systemet er sikret.
• Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.
Første idrifttagning
P
0
P
SV
Underskrift
Underskrift
