Reflex Servimat M Mode D'emploi Original page 261

Esimerkki vähimmäiskäyttöpaineen "P
Lämmityslaitos: Staattinen korkeus 18 m, syöttölämpötila 70 °C (158 °F),
varmistuslämpötila 100 °C (212 °F).
Esimerkki imupaineen ylläpidon laskennasta:
P = p + p + 0,2 bar*
0 st D
p = h /10
st st
p =18 m/10
st
p = 1,8 bar
st
p = 0,0 bar kun varmistuslämpötila on 100 °C (212 °F)
D
P = 1,8 bar + 0 bar + 0,2 bar
0
P = 2,0 bar
0
 Huomautus!
– Seuraavien komponenttien alku- ja loppupaine eivät saa mennä
limittäin varoventtiilin käynnistyspaineen kanssa.
• Säätöpalloventtiili RKH1
• Pumput
– Varoventtiilin käynnistyspaineen vähimmäisarvo ei saa olla
suurempi kuin käynnistyspaine.
 Huomautus!
Vältä vähimmäiskäyttöpaineen alittumista. Alipaine, höyrystyminen ja
höyrykuplien muodostuminen estetään siten.
7.3 Laitteen täyttäminen vedellä ja ilmanpoisto
HUOMIO
Palovammojen vaara
Ulos tuleva, kuuma väliaine voi aiheuttaa palovammoja.
• Pysyttele riittävän kaukana ulos valuvasta aineesta.
• Käytä sopivia henkilönsuojaimia (suojakäsineitä, -laseja).

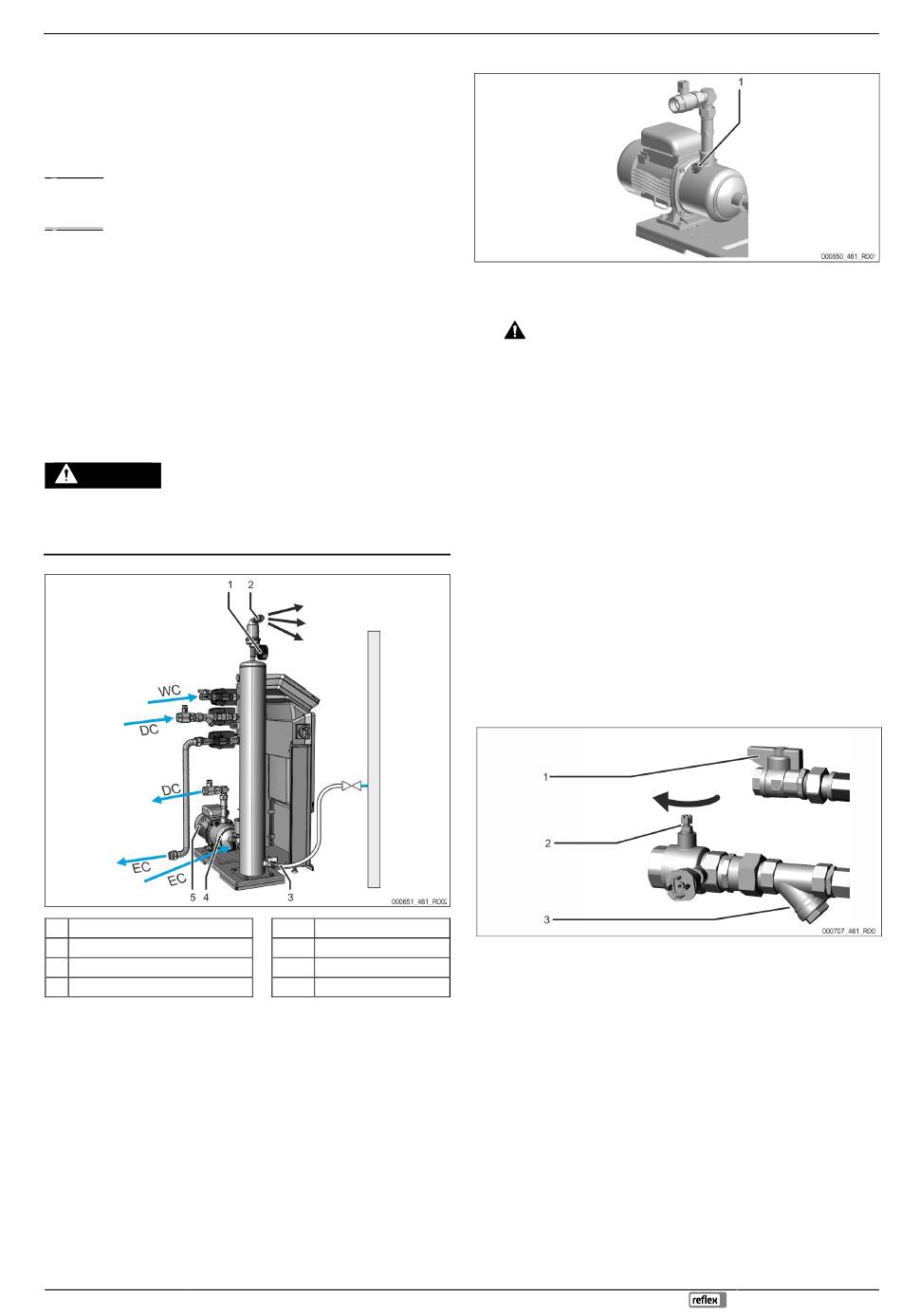

1 Tyhjömittari "PI"
2 Kaasunpoistoventtiili "DV"
3 Täyttö- ja tyhjennyshana "FD"
4 Ilmaruuvi "AV"
1. Täytä laite laitoksen järjestelmän kautta.
– "DC"-palloventtiilin avaamisen jälkeen tyhjösuihkuputki täyttyy
itsestään, jos laitoksen järjestelmässä on riittävästi vettä.
2. Valinnainen
– Täytä laite vedellä täyttö- ja tyhjennyshanan (3) avulla.
– Liitä letku tyhjösuihkuputken "VT" täyttö- ja tyhjennyshanaan (3).
3. Täytä tyhjiösumutusputki vedellä.
– Ilma poistuu kaasunpoistoventtiilin (2) kautta, ja veden paine on
luettavissa tyhjömittarista (1).
" laskennasta:
0
5 Pumppu "PU"
WC Lisäsyöttöletku
DC Kaasunpoistoletkut
EC Paisuntaletku
Servimat M/L — 25.07.2024
Poista ilma pumpusta:
4. Avaa ilmaruuvia (1), kunnes ulos tulee ilmaa tai vesi-ilmaseosta.
5. Käännä tarvittaessa pumppua ruuvimeisselillä pumpun moottorin tuulettimen
siivestä.
VARO – pumpun käynnistymisestä johtuva loukkaantumisvaara!
Käsivammojen vaara pumpun käynnistyessä. Kytke pumppu
jännitteettömään tilaan ennen kuin käännät pumpun moottoria tuulettimen
siivestä ruuviavaimella.
HUOMIO – laitevauriot. Pumpun vaurioituminen sen käynnistyessä. Kytke
pumppu jännitteettömään tilaan ennen kuin käännät pumpun moottoria
tuulettimen siivestä ruuviavaimella.
– Pumpusta tulee ulos vesi-ilmaseosta.
6. Kierrä ilmaruuvia takaisin kiinni, kunnes ulos tulee enää pelkkää vettä.
7. Sulje täyttö- ja tyhjennyshana.
Täyttö tai tyhjennys päättyy.
 Huomautus!
Pumppu "PU" ei saa olla päällä, kun laitetta täytetään vedellä.
 Huomautus!
Ilmaruuvia ei saa kiertää kokonaan auki. Odota, kunnes laitteesta tulee
ulos ilmatonta vettä. Ilmanpoistoprosessia on toistettava, kunnes
pumpusta "PU" on poistettu kaikki ilma.
7.4 Tyhjötesti
Suorita tyhjötesti tunnontarkasti laitteen toiminnan takaamiseksi.
Toimi seuraavasti:
1. Siirry käsikäyttöön.
• Tietoja käsikäytöstä on kohdassa  8.1.2 "Käsikäyttö",  262.
2. Sulje järjestelmäletkun RKH1 ohjauksen "Käsikäytössä".
3. Sulje säiliöön menevä MKH2 ohjauksen "Käsikäytössä".
4. Sulje lisäsyöttöventtiili "Safe Control" lisäsyöttöletkusta.
5. Avaa pumpun/suihkutusputken suuntaan johtava moottorin 3-tiepalloventtiili.
6. Muodosta tyhjiö ohjauksen käsikäytöllä.
7. Tarkista 10 minuutin kuluttua tyhjiömittari "PI" uudelleen. Paine ei saa
muuttua. Jos paine on noussut, tarkista, ettei laite vuoda.
• Kaikki tyhjösuihkuputken "VT" ruuviliitokset.
• Tyhjösuihkuputken "VT" kaasunpoistoventtiili "DV".
• Pumpun "PU" ilmaruuvi.
8. Jos tyhjiötesti onnistui, avaa palloventtiili (2).
9. Jos ohjauksen näytölle tulee vikailmoitus "Veden puute", kuittaa ilmoitus
"OK"-painikkeella.
 Huomautus!
Saavutettava alipaine vastaa kyllästyspainetta sen hetkisessä veden
lämpötilassa.
– 10 °C:n lämpötilassa voidaan saavuttaa noin -1 baarin alipaine.
Ensimmäinen käyttöönotto
