Монтаж
1
Наклейка
2
Соединительный комплект
«Перепускной коллектор»
•

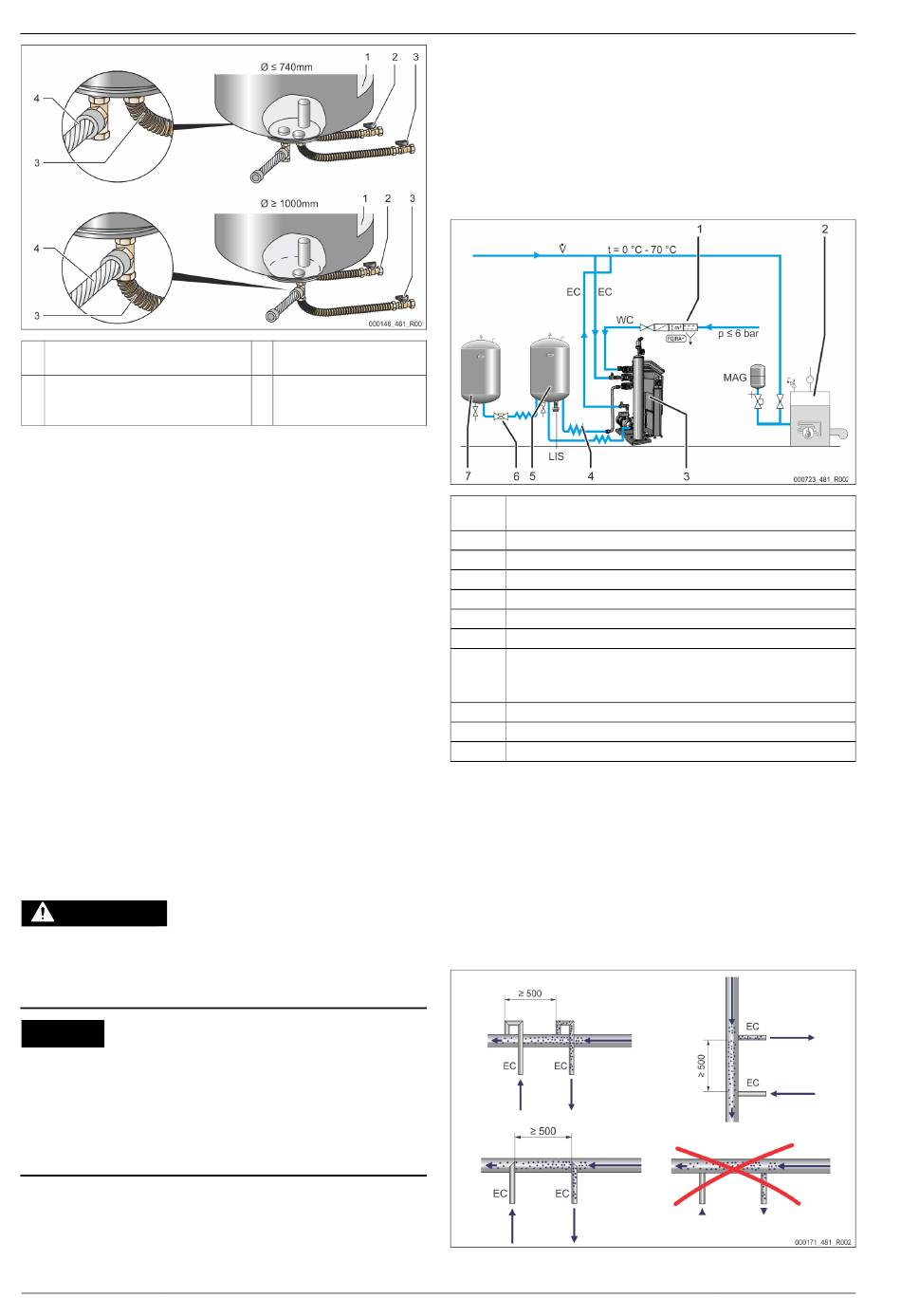

Выверить основной резервуар.
–
Расстояние от основного резервуара до блока управления должно
совпадать с длиной линий соединительного комплекта.
•
Смонтировать соединительный комплект (2) и (3) с резьбовыми
соединениями и уплотнениями на присоединениях нижнего фланца
основного резервуара.
–
Соединительный комплект для перепускного коллектора
необходимо подключать к присоединению (2) под наклейкой (1).
•
Неправильное подключение может привести к работе насоса
всухую.
–
Для резервуаров до Ø 740 мм:
•
Соединительный комплект (2) и (3) присоединить к обоим
свободным 1-дюймовым патрубкам фланца резервуара.
•
Соединительный комплект (4) дополнительного резервуара
при помощи тройника присоединить к отводу фланца
резервуара.
–
Для резервуаров от Ø 1000 мм:
•
Соединительный комплект (2) подключить к 1-дюймовому
патрубку фланца резервуара.
•
Соединительный комплект (3) и (4) при помощи тройника подключить к
1-дюймовому патрубку фланца резервуара.
Указание!
Смонтировать на опциональном дополнительном резервуаре
прилагаемый соединительный комплект (4). На месте эксплуатации
подключить соединительный комплект (4) к гибкому трубопроводу,
ведущему к основному резервуару.
6.3.4.1 Подключение к контуру
ВНИМАНИЕ
Ожоги кожи и глаз горячим водяным паром.
Из предохранительного клапана может выходить горячий водяной пар.
Горячий водяной пар может стать причиной ожогов кожи и глаз.
•
Выпускная линия должна быть проложена таким образом, чтобы
была исключена вероятность травмирования людей.
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов системы могут
возникать дополнительные нагрузки на устройство.
•
Трубопроводы подключать с отсутствием усилий и моментов и
прокладывать с защитой от вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
•
В случае затруднений обращаться в сервисную службу Reflex.
280 — Русский
3
Соединительный комплект
«Насос»
4
Соединительный комплект
для дополнительного
резервуара
Servimat M/L — 25.07.2025
6.3.4.2 Деаэрационная линия к системе
Для работы устройства требуются две линии деаэрации «DC» к системе.
Одна линия – для газонасыщенной воды, поступающей от системы; другая
линия – для деаэрированной воды, возвращаемой в систему. Для обеих
линий деаэрации на заводе-производителе монтируются запорные органы на
устройстве. Подключение деаэрационных линий должно осуществляться в
основном потоке системы.
Устройство в отопительной системе, компенсация давления с
мембранным расширительным резервуаром
1
Опциональное оснащение 4.6 "Опциональное оснащение",
276
2
Генератор тепла
3
Servimat
4
Соединительный комплект для основного резервуара
5
Основной резервуар
6
Быстродействующая муфта Reflex R 1 x 1
7
Дополнительный бак
EC
Деаэрационная линия
•
газонасыщенная вода от системы
•
деаэрированная вода к системе
LIS
Измерение уровня
WC
Линия подпитки
MAG
Расширительный бак
Установить мембранный расширительный резервуар MAG ≥ 140 л (напр.,
Reflex N). Он служит для снижения частоты срабатывания и одновременно
может использоваться для индивидуальной защиты генераторов тепла.
Настройка p0 мембранного расширительного резервуара MAG должна
совпадать с настройкой p0 системы управления. Согласно DIN / EN 12828 в
отопительных системах предписано размещение запорных арматур между
устройством и генератором тепла. В других случаях необходимо
устанавливать защищенные запорные устройства.
Монтаж деаэрационной линии «DC»
Подключение деаэрационных линий «DC» осуществляется согласно
показанной ниже схеме.
