Montering
Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering och
idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
6.1.1
Kontroll av leveransens skick
Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte uteslutas
att skador uppstår under transporten.
Gå tillväga enligt följande:
1.
Kontrollera leveransen vid leveranstillfället
•
med avseende på fullständighet.
•
med avseende på eventuella transportskador.
2.
Dokumentera skadorna.
3.
Kontakta speditören för att reklamera skador.
6.2
Förberedelser
SE UPP!
Sakskador pga. jordbävning
Vid den tekniska planeringen togs ingen hänsyn till accelerationskrafter i tvär-
och längsled.
•
Om det kan uppstå laster av den typen krävs särskilt intyg som måste
godkännas.
Den levererade enhetens skick:
•
Kontrollera att enhetens alla skruvförband är ordentligt åtdragna. Dra åt
skruvarna om så behövs.
Förberedelser för montering av enheten:
•
Inget tillträde för obehöriga.
•
Frostfritt, väl genomvädrat utrymme.
–
Rumstemperatur 0 °C till 45 °C (32 °F till 113 °F).
•
Plant, bärkraftigt golv.
–
Säkerställ en tillräcklig bärförmåga för golvet vid påfyllning av kärlen.
–
Tänk på att styrenheten och kärlen ska stå i samma plan.
•
Påfyllnings- och avvattningsmöjlighet.
–
Ställ en påfyllningsanslutning DN 15 enligt DIN 1988 - 100 och En
1717 till förfogande.
–
Ställ som tillval en kallvattentillblandning till förfogande.
–
Färdigställ ett avlopp för tömningsvattnet.
•
Elanslutning 230 V~, 50/60 Hz, 16 A med förkopplad FI-skyddsbrytare:
Utlösningsström 0,03 A.
•
Använd endast godkända transport- och lyftdon.
–
Anslagspunkterna på kärlen är enbart till som monteringshjälp vid
uppställningen.
Anvisning!
Iaktta Reflex planeringsdirektiv.
–
Tänk vid planeringen på att enhetens arbetsområde ligger i
tryckhållningens arbetsområde mellan begynnelsetrycket "pa" och
sluttrycket "pe".
6.3
Genomförande
OBS!
Risk för skador pga. felmontering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Anslut rörledningarna kraft- och momentfritt och dra dem vibrationsfritt.
•
Stötta upp rörledningar och apparater, om det behövs.
•
Vid förfrågningar, kontakta Reflex After Sales & Service.
Genomför följande arbeten för monteringen:
•
Positionera enheten.
•
Komplettera baskärlet och eventuellt efterkärlen.
•
Upprätta anslutningar av styrenheten till anläggningen på vattensidan.
•
Upprätta gränssnitt enligt kopplingsschemat.
•
Anslut de valfria efterkärlen till varandra på vattensidan och till baskärlet.
Observera!
Tänk vid monteringen på manövreringen av armaturerna och
tillförselmöjligheterna för anslutningsledningarna.
232 — Svenska
6.3.1

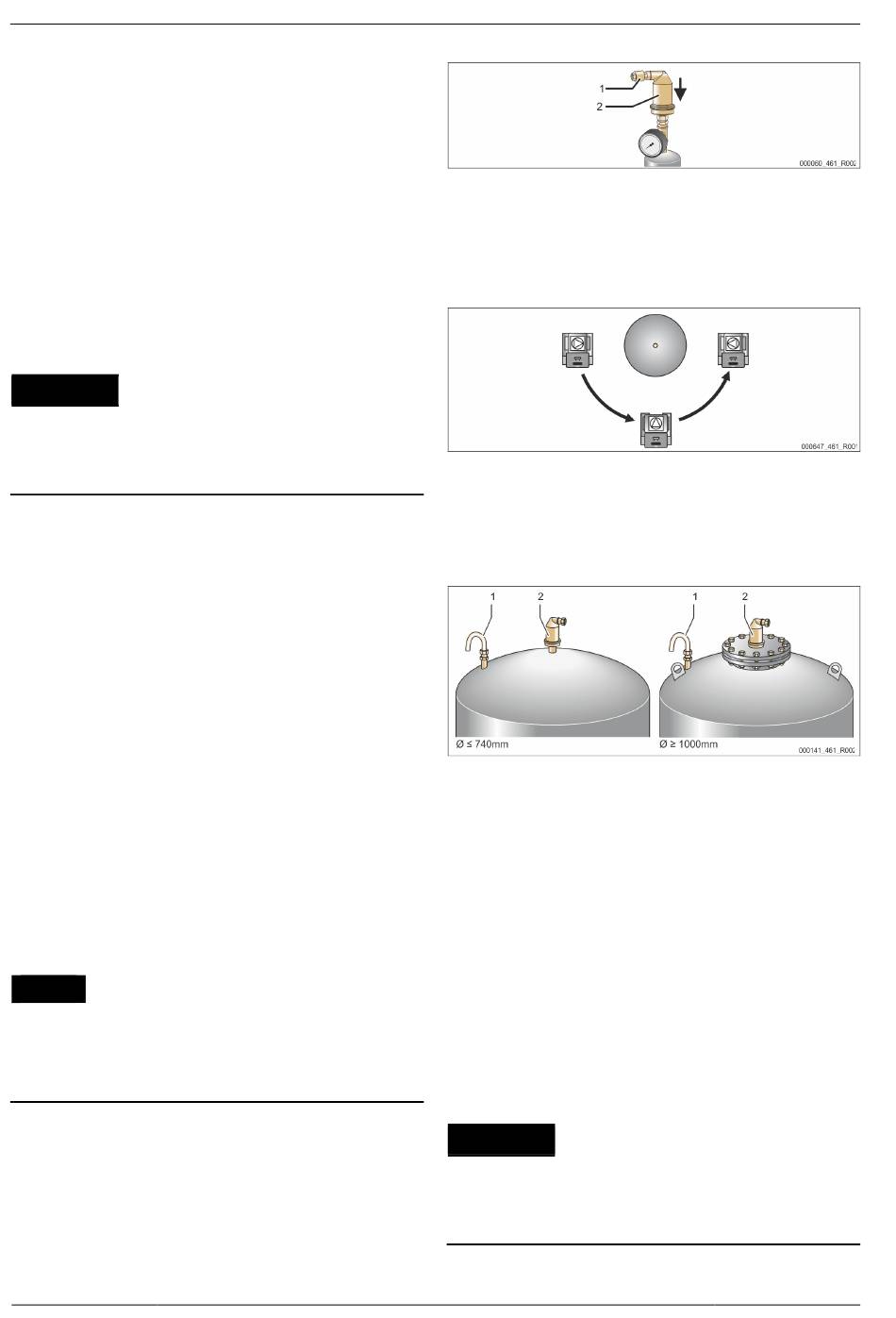

Montering av påbyggnadsdelar till vakuumsprayröret
Montera avgasningsventilen "DV" med förmonterad backventil på
vakuumsprayröret "VT".
För optimal funktionssäkerhet rekommenderar vi gängtätningstejp (PTFE) eller
gängtätningstråd (polyamid resp. PTFE) som tätningsmedel.
Kontrollera att enhetens skruvförband sitter ordentligt.
6.3.2
Positionering
Fastställ styrenhetens och baskärlets position:
•
Servimat:
Styrenheten kan ställas upp på vilken sida som helst av eller framför
baskärlet. Avståndet från styrenheten till baskärlet bestäms av längden av
det medlevererade anslutningssetet.
6.3.3
Montering av delar till kärlen
Tillbyggnadsdelarna är förpackade i foliepåsen och fästa vid kärlens ena fot.
•
Tryckexpansionsböj (1).
•
Reflex Exvoid med förmonterad backventil (2)
•
Tryckmätdosa "LIS"
Genomför följande monteringsarbeten för tillbyggnadsdelarna:
1.
Montera Reflex Exvoid (2) på anslutningen till respektive kärl.
För optimal funktionssäkerhet rekommenderar vi gängtätningstejp (PTFE)
eller gängtätningstråd (polyamid resp. PTFE) som tätningsmedel.
2.
Ta av skyddslocket från avgasningsventilen.
3.
Montera tryckexpansionsböjen (1) på kärlen för luftning och avluftning med
hjälp av spännringsförskruvningen.
Anvisning!
Montera tryckmätdosan "LIS" först efter den slutgiltiga uppställningen av
baskärlet, 6.3.6 "Montera viktmätcellen", 234.
Anvisning!
För störningsfri drift ska luftningen och avluftningen inte förslutas.
6.3.4
Uppställning av kärlen
SE UPP!
Sakskador pga. övertryck
Servimatens säkerhetsventil är bara avsedd för att säkra kärlet. Den är inte
avsedd för att säkra den anslutna anläggningen.
•
Utblåsningsledningen ska dras så att det inte uppstår någon risk vid
utblåsning.
Servimat M/L — 25.07.2025
