Opis urządzenia
Wskazówka!
Nie wolno wprowadzać modyfikacji w układzie hydraulicznym ani
ingerować w układ urządzenia.
3.6
Ryzyko szczątkowe
Urządzenie zostało wyprodukowane zgodnie z powszechnie uznanym stanem
wiedzy technicznej. Mimo to nie można całkowicie wykluczyć występowania ryzyka
szczątkowego.
UWAGA
Zgodność jest deklarowana tylko dla jednostki sterującej Servimatu
Zgodność z dyrektywą w sprawie urządzeń ciśnieniowych (2014/68/UE) jest
deklarowana wyłącznie dla jednostki sterującej Servimatu.
•
Ogólna zgodność Servimatu z przyłączem do systemu i naczynia
wzbiorczego musi zostać sprawdzona i potwierdzona przez użytkownika.
UWAGA
Uszkodzenie urządzenia spowodowane przekroczeniem dopuszczalnego
ciśnienia i dopuszczalnej temperatury
Elementy wyposażenia z funkcją bezpieczeństwa do ograniczania ciśnienia po
stronie wody zgodnie z dyrektywą o urządzeniach ciśnieniowych 2014/68/UE i
ograniczania temperatury zgodnie z dyrektywą o urządzeniach ciśnieniowych
2014/68/UE nie wchodzą w zakres dostawy.
•
Użytkownik musi we własnym zakresie wykonać zabezpieczenia przed
ciśnieniem i temperaturą po stronie wody.
UWAGA
Poparzenia skóry i oczu gorącą parą wodną.
Z zaworu bezpieczeństwa może wylatywać gorąca para wodna. Gorąca para
wodna prowadzi do oparzeń skóry i oczu.
•
Upewnić się, że przewód wydmuchowy zaworu bezpieczeństwa jest
ułożony tak, aby wykluczone było zagrożenie dla ludzi.
UWAGA
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
•
Nosić rękawice ochronne.
•
Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
•
Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
•
Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy zapewnić, żeby instalacja nie znajdowała się pod
ciśnieniem i była schłodzona.
OSTROŻNIE
Ryzyko obrażeń związane z dużą masą urządzenia
Ze względu na dużą masę urządzenia istnieje niebezpieczeństwo obrażeń
ciała i wypadków.
•
Podczas montażu lub demontażu należy korzystać z pomocy drugiej
osoby.
PRZESTROGA
Ryzyko obrażeń w razie kontaktu z wodą zawierającą glikol
W przypadku układów chłodzenia kontakt z wodą zawierającą glikol może
spowodować podrażnienia skóry i oczu.
•
Nosić środki ochrony indywidualnej (np. odzież ochronną, rękawice
ochronne, okulary ochronne).
128 — Polski
4
Opis urządzenia
4.1
Opis
Servimat jest sterowanym za pomocą pompy układem stabilizacji ciśnienia,
odgazowywania i uzupełniania wody w instalacjach ogrzewania i chłodzenia
wodnego. Servimat składa się z zespołu sterującego z pompą, próżniowej tulei
rozpylającej i co najmniej jednego zbiornika przeponowego. Membrana w zbiorniku
przeponowym oddziela przestrzeń powietrzną od przestrzeni wodnej. Takie
rozwiązanie zapobiega przenikaniu tlenu zawartego w powietrzu do wody
znajdującej się w zbiorniku przeponowym.

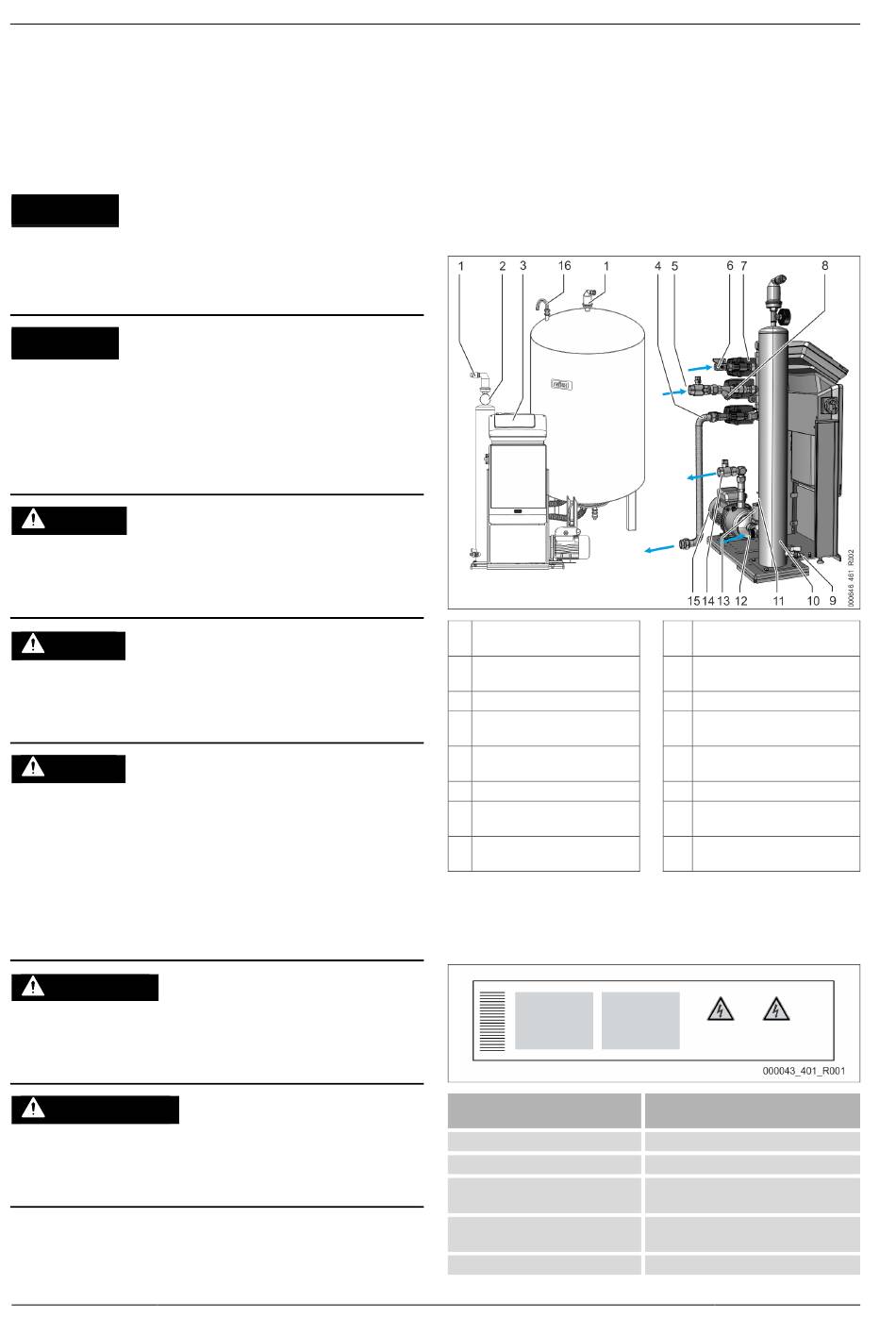

4.2
Widok poglądowy
1
Zawór odgazowywania „DV"
2
Wakuometr „PI"
3
Sterownik Control Touch
4
Wejście do ciśnieniowego
naczynia wzbiorczego
5
Wejście wody nieodgazowanej
6
Przyłącze uzupełniania wody
7
2-drogowy zawór kulowy z
napędem (ogółem 3x)
8
Osadnik zanieczyszczeń „ST"
4.3
Identyfikacja
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Informacje na tabliczce
znamionowej
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Servimat M/L — 25.07.2025
9
Kurek do napełniania i
opróżniania „FD"
10
Próżniowa tuleja rozpylająca
„VT"
11
Wyłącznik braku wody
12
Przyłącze ciśnieniowego
naczynia wzbiorczego
13
3-drogowy zawór kulowy z
napędem
14
Wyjście wody odgazowanej
15
Pompa pozioma „PU"
16
Kolano kompensacyjne
ciśnienia „VE"
Znaczenie
Nazwa urządzenia
Numer seryjny
Dopuszczalne ciśnienie minimalne /
maksymalne
Maksymalna dopuszczalna temperatura
zasilania systemu
Min./maks. temperatura robocza (TS)
