Reflex Servimat M Mode D'emploi Original page 14

Montage

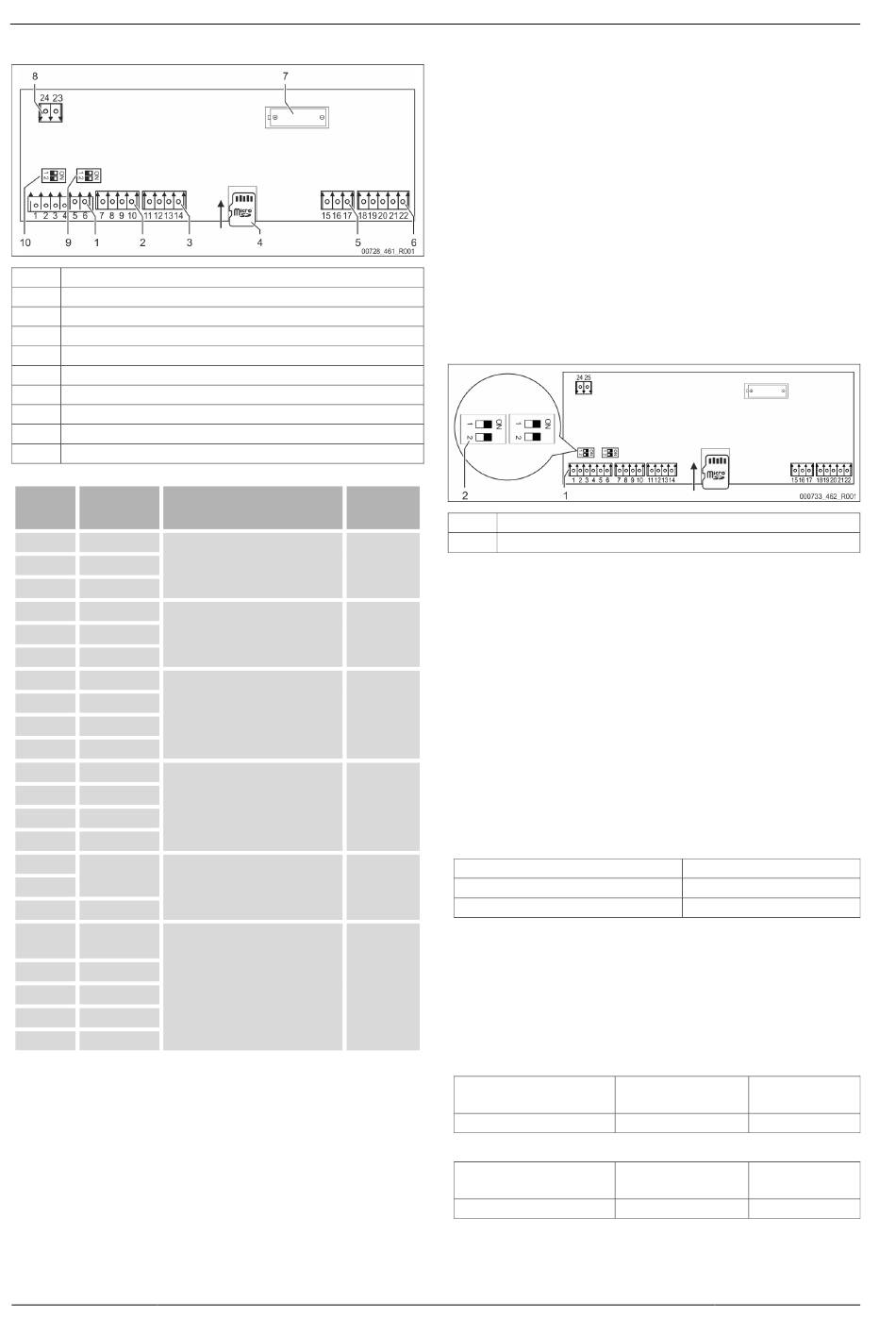

6.4.2 Klemmenplan Bedienteil
1 RS-485 Schnittstellen
2 IO-Interface
3 IO-Interface (Reserve)
4 microSD-Karte
5 Einspeisung 10 V
6 Analogausgänge für Druck und Niveau
7 Batteriefach
8 Versorgungsspannung Bus Module
9 Anschluss RS-485
10 Anschluss RS-485
Klemmen-
Signal
nummer
1 A
Schnittstelle RS-485
2 B
S1 Vernetzung
3 GND S1
4 A
Schnittstelle RS-485
5 B
S2 Module: Erweiterungs- oder
Kommunikationsmodul
6 GND S2
7 +5 V
8 R × D
IO-Interface: Schnittstelle zur
9 T × D
10 GND IO1
11 +5 V
IO-Interface: Schnittstelle zur
12 R × D
Grundplatine
13 T × D
(Reserve)
14 GND IO2
15
10 V~
16 Einspeisung 10 V
17 FE
18 Y2PE
(Schirm)
Analogausgänge: Druck und
19 Druck
20 GNDA
Standard 4 – 20 mA
21 Niveau
22 GNDA
6.4.3 Schnittstelle RS-485
Über die RS-485 Schnittstellen S1 und S2 können alle Informationen der
Steuerung abgefragt und für die Kommunikation mit Leitzentralen oder anderen
Geräten genutzt werden.
• S1 Schnittstelle
– Es können maximal 10 Geräte in einer Master Slave Verbundschaltung
über diese Schnittstelle betrieben werden.
• S2 Schnittstelle
– Druck „PIS" und Niveau „LIS".
– Betriebszustände der Pumpen „PU".
– Betriebszustand Regelkugelhahn (RKH1) in der Überströmleitung.
– Betriebszustand „Safe Control" (MKH1) der Nachspeisung.
14 — Deutsch
Funktion Verkabelung
Bauseits
Bauseits
Werkseitig
Grundplatine
---
Werkseitig
Niveau Bauseits
– Werte des Kontaktwasserzählers „FQIRA +".
– Alle Meldungen,  9.4 "Meldungen",  22.
– Alle Eintragungen des Fehlerspeichers.
Für die Kommunikation der Schnittstellen steht folgendes Zubehör zur Verfügung.
– Bus-Module
• Lonworks Digital
• Lonworks
• Profibus-DP
• Ethernet
• Optionales I/O-Modul,  6.4.3 "Schnittstelle RS-485",  14.
 Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
6.4.3.1 Anschluss der Schnittstelle RS-485
Grundplatine der Steuerung Control Touch.
1 Anschlussklemmen für die RS-485-Verbindung
2 Dip-Schalter 1
Gehen Sie wie folgt vor:
1. Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die
Grundplatine an.
• S 1
–
–
–
2. Schließen Sie die Kabelabschirmung einseitig an.
• Klemme 18
3. Aktivieren Sie auf der Grundplatine den Abschlusswiderstand.
• Dip-Schalter 1
 Hinweis!
Aktivieren Sie den Abschlusswiderstand, wenn das Gerät am Anfang oder
am Ende des RS-485-Netzes steht.
6.5 Montage- und Inbetriebnahmebescheinigung
Daten laut Typenschild:
Typ:
Herstell-Nummer:
Das Gerät wurde entsprechend der Betriebsanleitung montiert und in Betrieb
genommen. Die Einstellung der Steuerung entspricht den örtlichen Verhältnissen.
 Hinweis!
Falls werkseitig eingestellte Werte des Gerätes verändert werden, tragen
Sie dies in der Tabelle der Wartungsbescheinigung ein,  10.5
"Wartungsbescheinigung ",  26.
für die Montage
Ort, Datum
für die Inbetriebnahme
Ort, Datum
Servimat M/L — 25.07.2025
Klemme 1 (A+)
Klemme 2 (B-)
Klemme 3 (GND)
P
0
P
SV
Firma
Firma
Unterschrift
Unterschrift
