Montáž
6.3.4.2 Odplyňovací vedení k zařízení
Zařízení potřebuje dvě odplyňovací potrubí „DC" k soustavě. Jedno odplyňovací
potrubí pro vodu bohatou na plyny ze soustavy a jedno pro odplyněnou vodu zpět
k zařízení. Pro obě odplyňovací potrubí jsou na zařízení výrobně předmontované
uzávěry. Přípojky odplyňovacích potrubí musí být zhotoveny v hlavním objemovém
proudu soustavy.

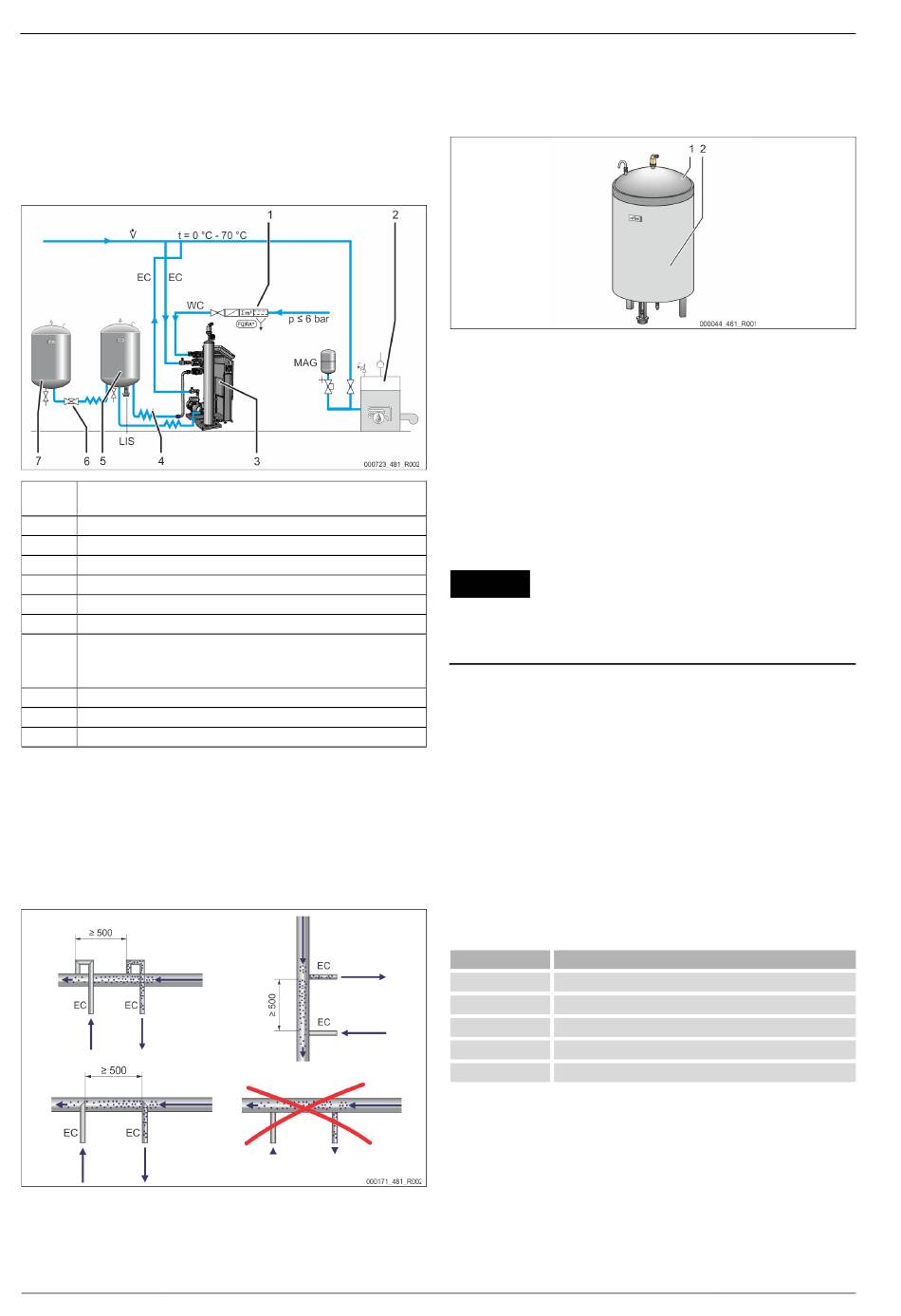

Zařízení v otopné soustavě, udržování tlaku s membránovou tlakovou
expanzní nádobou
1
Volitelné zvláštní vybavení 4.6 "Volitelné zvláštní vybavení",
106
2
Zdroj tepla
3
Servimat
4
Připojovací sada základní nádoby
5
Základní nádoba
6
Rychlospojka Reflex R 1 x 1
7
Přídavná nádoba
EC
Odplyňovací potrubí
•
voda s plynem od zařízení
•
odplyněná voda k soustavě
LIS
Měření hladiny
WC
Doplňovací potrubí
MAG
Tlaková expanzní nádoba
Nainstalujte membránovou tlakovou expanzní nádobu MAG ≥ 140 litrů (např.
Reflex N). Slouží k redukci četnosti spínání a může být současně použita
k samostatnému zajištění zdrojů tepla. Nastavení p0 membránové tlakové
expanzní nádoby MAG by mělo být identické s nastavením p0 řízení. U otopných
soustav je podle ČSN / EN 12828 nutné namontovat mezi zařízení a zdroj tepla
uzavírací armatury. Jinak se musí namontovat zajištěné uzávěry.
Postup napojení odplyňovacího potrubí „DC"
Připojení odplyňovacích potrubí „DC" proveďte podle následujícího schématu.
•
Zamezte vniknutí hrubých nečistot, a tím přetížení filtru „ST" zařízení.
•
Zavřete odplyňovací vedení pro vodu bohatou na plyn před odplyňovacím
vedením pro vodu chudou na plyn ve směru proudu zařízení.
110 — Česky
•
Teplota vody se musí pohybovat v rozsahu 0 °C – 70 °C. U otopných
soustav proto upřednostněte stranu zpáteční větve. Tak je zaručen přípustný
rozsah teplot pro odplyňování.
6.3.5
Montáž tepelné izolace
Položte alternativní tepelnou izolaci (2) kolem základní nádoby (1) a zavřete
tepelnou izolaci zipem.
Důležité upozornění!
Izolujte u topných zařízení základní nádobu a expanzní kabely „EC" proti
ztrátě tepla.
–
Pro víko základní nádoby a další nádoby není potřeba tepelná
izolace.
Důležité upozornění!
Namontujte zákazníkem poskytnutou tepelnou izolaci v případě tvoření
kondenzátu.
6.3.6
Montáž hmotnostního měřicího článku
POZOR
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS" způsobená neodbornou montáží.
•
Dodržujte pokyny k montáži tlakoměrné krabice.
Měření hladiny „LIS" pracuje se zátěžovou sondou. Namontujte ji, pokud je
základní nádoba v konečné pozici, 6.3.4 "Instalace nádob", 109. Respektujte
následující pokyny:
•
Odstraňte transportní zajištění (čtyřhran) z nohy základní nádoby.
•
Nahraďte transportní zajištění zátěžovou sondou.
–
Zátěžovou sondu lze volitelně upevnit pomocí dodaných šroubů k noze
základní nádoby. Upevnění však není nutné.
•
Vyhněte se rázovým zatížením zátěžové sondy např. dodatečným
vyrovnáváním nádoby.
•
Připojte základní nádobu a popř. první přídavnou nádobu flexibilními
připojovacími kabely.
–
Použijte dodanou sadu přípojek, 6.3.4 "Instalace nádob", 109.
•
Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna, 9.3.1 "Zákaznické menu", 118.
Standartní hodnoty pro měření hladiny:
Základní nádoba
200 l
300–500 l
600–1000 l
1500–2000 l
3000–5000 l
