Montasje
6.3.4.1 Tilkobling til anleggssystemet
FORSIKTIG
Forbrenninger av hud og øyne på grunn av varm vanndamp.
Det kan komme varm vanndamp ut av sikkerhetsventilen. Den vanne
vanndampen fører til forbrenning av hud og øyne.
• Forsikre deg om at utblåsningsledningen til sikkerhetsventilen plasseres
slik at ingen blir utsatt for fare.
OBS
Skader på grunn av ufagmessig montasje
Ved tilkobling av rørledninger, eller utløst av andre apparater i anlegget kan det
oppstå ekstrabelastninger på dette apparatet.
• Rørledningene skal tilkobles ubelastet av krefter og momenter, og skal
legges svingningsfritt.
• Sørg ved behov for å støtte opp rørledningene eller apparatene.
• Kontakt Reflex After Sales & Service ved spørsmål.
6.3.4.2 Avgassingsledning til anlegget
Enheten trenger to avgassingsledninger "DC" til anlegget. Én avgassingsledning
for det gassrike vannet fra anlegget og én for det avgassede vannet tilbake til
anlegget. Sperrer for begge avgassingsledningene er allerede forhåndsmontert fra
fabrikken. Tilkoblingen av avgassledningene må skje i hovedvolumstrømmen til
anleggsystemet.

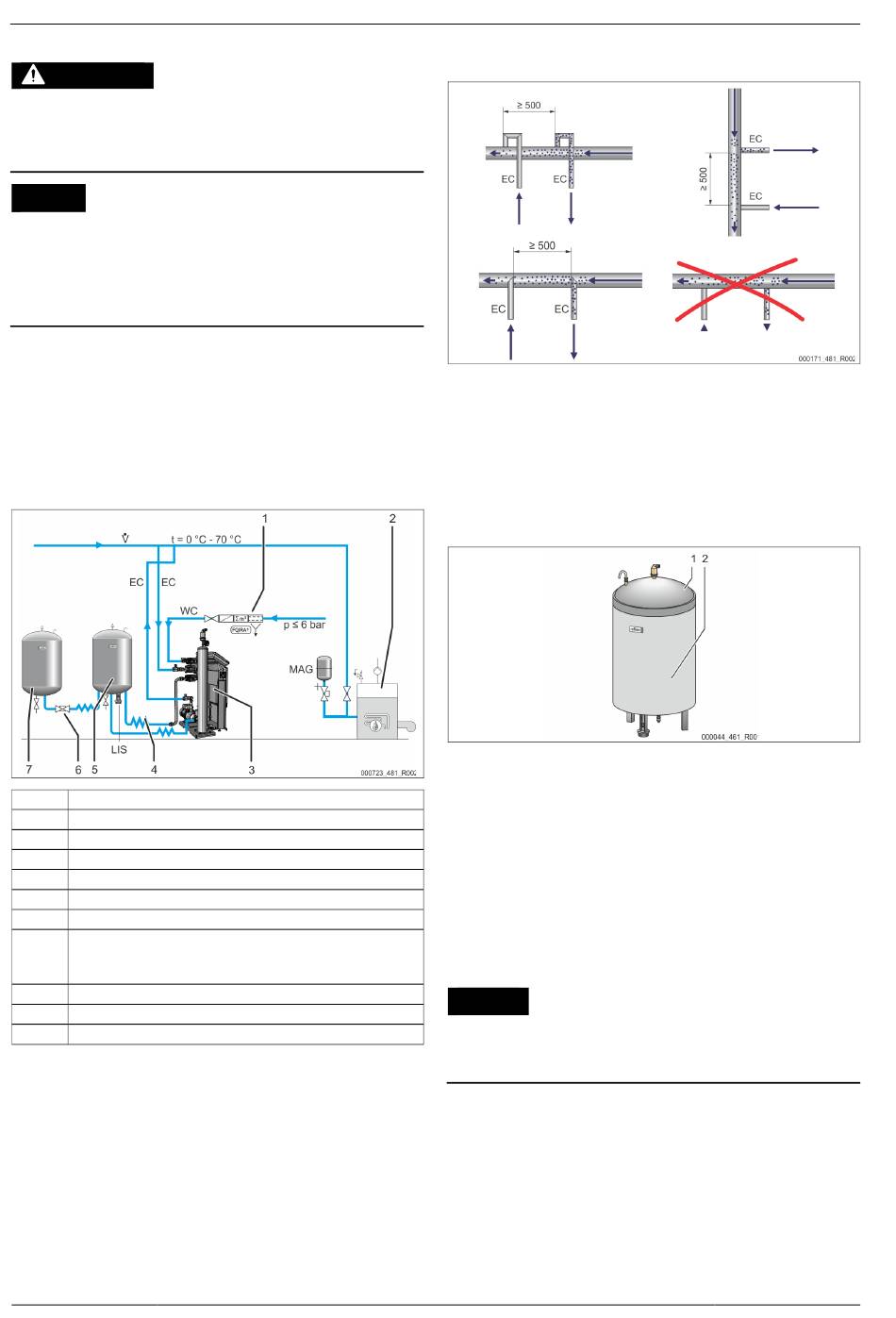

Enhet i et varmeanlegg, trykkholding med membran-
trykkekspansjonsbeholder
1 Valgfritt tilleggsutstyr  4.6 "Valgfritt tilleggsutstyr",  206
2 Varmegenerator
3 Servimat
4 Tilkoblingssett grunnbeholder
5 Grunnbeholder
6 Reflex hurtigkobling R 1 x 1
7 Følgebeholder
EC Avgassingsledning
• gassrikt vann fra anlegget
• avgasset vann til anlegget
LIS Nivåmåling
WC Ettermatingsledning
MAG Trykkekspansjonsbeholder
Installer en membran-trykkekspansjonsbeholder MAG ≥ 140 liter (f.eks. Reflex N).
Den brukes til å redusere koblingshyppigheten og kan samtidig brukes til
enkeltsikring av varmegeneratoren. p0-innstillingen av membran-
trykkekspansjonsbeholderen MAG bør være identisk med p0-innstillingen av
styringen. Iht. DIN / EN 12828 er det påkrevd å montere avstengingsarmaturer
mellom enheten og varmegeneratoren nødvendig i varmeanlegg. Ellers må du
montere sikrede avstenginger.
210 — Norsk
Detalj integrering avgassingsledning "DC"
Foreta tilkoblingen av avgassingsledningene "DC" etter følgende skjema.
• Unngå inntrengning av grov smuss og dermed overbelastning av
smussfangeren "ST" til enheten.
• Koble til avgassingsledningen for det gassrike vannet før
avgassingsledningen for det gassfattige vannet i anleggets
strømningsretning.
• Vanntemperaturen må ligge i området 0 °C - 70 °C. Hos varmeanlegg bør
du derfor foretrekke retursiden. Dermed overholdes det tillatte
temperaturområdet for avgassing.
6.3.5 Montering av varmeisolasjonen
Legg den valgfrie varmeisolasjonen (2) rundt grunnbeholderen (1) og lukk
varmeisolasjonen med glidelåsen.
 Merk!
Isoler grunnbeholderen og ekspansjonsledningene "EC" mot varmetap
på oppvarmingsanlegg.
– Det er ikke nødvendig med varmeisolasjon for dekselet til
grunnbeholderen eller følgebeholderen.
 Merk!
Monter varmeisolasjon på anleggsiden hvis det dannes kondensvann.
6.3.6 Montasje av veiecellen
OBS
Skade på trykkmåleboksen på grunn av ufagmessig montering
Skader, feilfunksjoner og feilmålinger på trykkmålingsboksen for nivåmålingen
"LIS" på grunn av ufagmessig montering.
• Følg monteringsanvisningen for trykkmåleboksen.
Nivåmålingen "LIS" arbeider med en trykkmåleboks. Monter denne når
grunnbeholderen står i den endelige posisjonen,  6.3.4 "Plassering av
beholderne",  209. Vær oppmerksom på følgende:
• Fjern transportsikringen (firkanttre) på monteringsfoten fra grunnbeholderen.
• Erstatt transportsikringen med trykkmåleboksen.
– Trykkmåleboksen kan alternativt festes på monteringsfoten til
grunnebeholderen med skruene som følger med. Det et ikke
nødvendig å feste den.
• Unngå støtvis belastning av trykkmåleboksen, f.eks. ved justering av
beholderen i ettertid.
