Beschrijving van het apparaat
3.6 Restrisico's
Dit toestel is volgens de huidige stand van de techniek gebouwd. Desondanks
kunnen er zich restrisico's voordoen die niet geheel kunnen worden uitgesloten.
OPGELET
Conformiteit wordt alleen verklaard voor de besturingseenheid van de
Servimat
Conformiteit volgens de richtlijn Drukapparatuur (2014/68/EU) wordt alleen
verklaard voor de besturingseenheid van de Servimat.
• De algehele conformiteit voor de Servimat met aansluiting op het systeem
en het expansievat moet door de exploitant worden gecontroleerd en
bevestigd.
OPGELET
Schade aan het apparaat door overschrijding van de toelaatbare druk en
temperatuur
Apparatuur met veiligheidsfunctie voor een drukbegrenzing aan de waterzijde
volgens Richtlijn Drukapparatuur 2014/68/EU en temperatuurbegrenzing
volgens Richtlijn drukapparatuur 2014/68/EU zijn niet inbegrepen in de
leveringsomvang.
• De exploitant is verantwoordelijk voor beschermingsinrichtingen tegen
druk en temperatuur aan de waterzijde.
VOORZICHTIG
Brandwonden aan huid en ogen door hete stoom
Uit de veiligheidsklep kan hete stoom ontsnappen. De hete stoom leidt tot
brandwonden aan de huid en ogen.
• Zorg dat de afblaasleiding van de veiligheidsklep zodanig wordt gelegd,
dat geen risico voor personen bestaat.
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
• Draag veiligheidshandschoenen.
• Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
• Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
• Zorg dat de installatie niet onder druk staat en afgekoeld is voordat u
werkzaamheden i.v.m. montage, demontage en onderhoud uitvoert aan
de aansluitingen.
VOORZICHTIG
Kans op letsel door hoog gewicht van het apparaat
Door het gewicht van het apparaat bestaat een verhoogd kans op letsel en
ongevallen.
• Zo nodig, voer de montage of demontage uit met de hulp van een
tweede persoon.
VOORZICHTIG
Kans op letsel door contact met glycolhoudend water
Installatiesystemen voor koelcircuits bevatten glycolhoudend water dat bij
contact met de huid of de ogen irritatie kan veroorzaken.
• Draag de geschikte persoonlijke beschermingsmiddelen (bijv.
beschermende kleding, handschoenen en een veiligheidsbril).
154 — Nederlands
4 Beschrijving van het apparaat
4.1 Beschrijving
De Servimat is een pompgestuurd drukbehoud-, ontgassings- en bijvulstation voor
verwarmings- en koelwatersystemen. Voornamelijk bestaat de Servimat uit een
besturingseenheid met pomp, vacuüm-sproeibuis en tenminste één expansievat.
Door een membraan wordt het expansievat gesplitst in een lucht- en een
waterkamer. Op dit manier wordt voorkomen, dat zuurstof in het expansiewater
binnendringt.

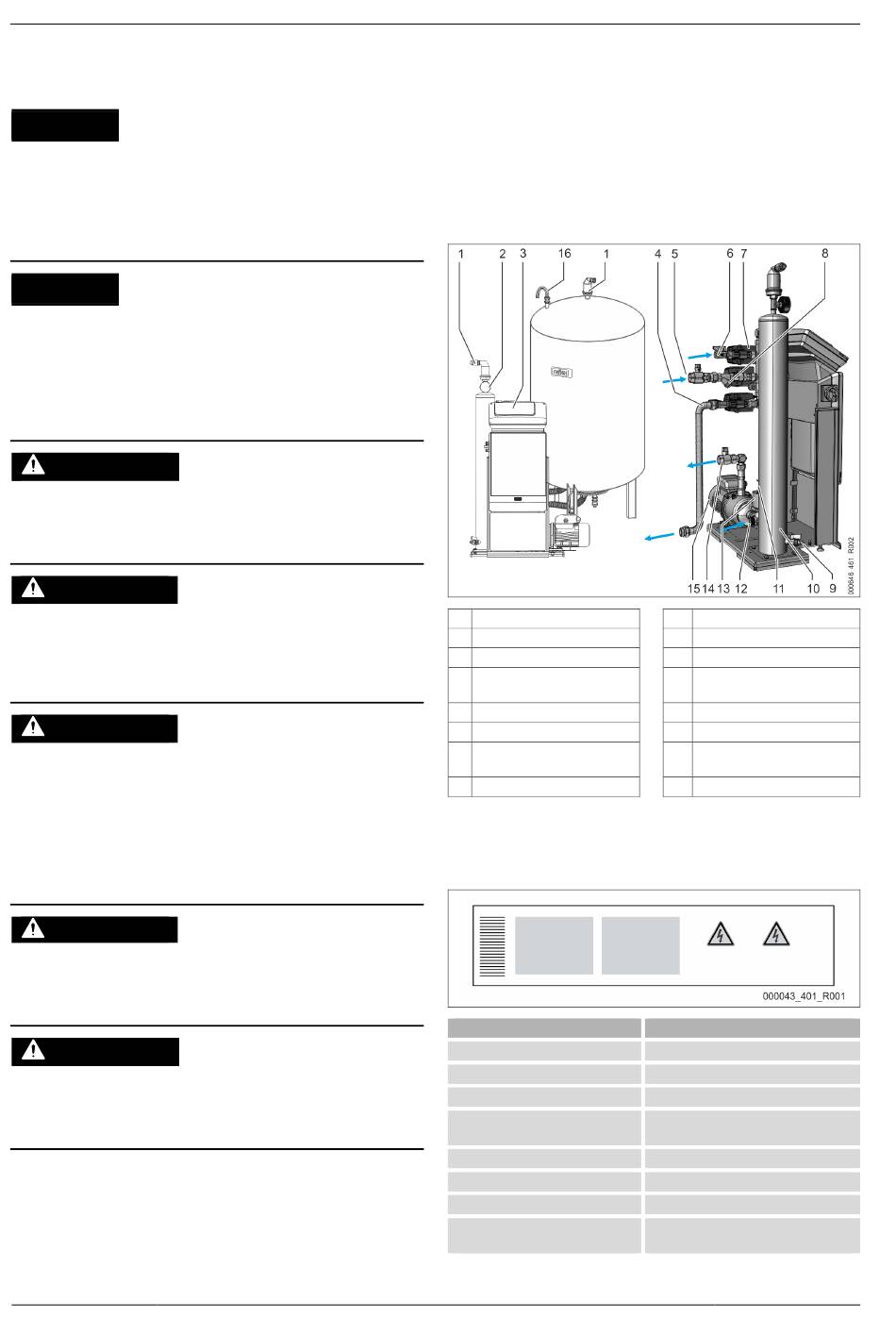

4.2 Overzicht
1 Ontgassingsklep "DV"
2 Vacuümmeter "PI"
3 Control Touch besturing
4 Ingang naar het
drukexpansievat
5 Ingang gasrijk water
6 Aansluiting bijvulling
7 2-Weg-motorkogelklep (in
totaal 3x)
8 Vuilvanger "ST"
4.3 Identificatie
Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Servimat M/L — 25.07.2025
9 Vul- en aftapkraan "FD"
10 Vacuüm-sproeibuis "VT"
11 Watertekortschakelaar
12 Aansluiting vanuit het
drukexpansievat
13 3-weg-motorkogelklep
14 Uitgang voor ontgast water
15 Horizontale pomp "PU"
16 Drukcompensatieboog "VE"
Uitleg
Naam van het apparaat
Serienummer
Minimaal/maximaal toelaatbare druk
Maximaal toelaatbare
aanvoertemperatuur van het systeem
Min. / max. bedrijfstemperatuur (TS)
Jaar van fabricage
Max. systeemdruk
Minimale bedrijfsdruk ter plaatse
ingesteld
