Montering
Plint-
Signal
nummer
52 + 24 V (försörjning)
53 0 – 10 V
(regleringsstorhet)
54 0 – 10 V (kvittering)
55 GND
56 + 24 V (försörjning)
57 0 – 10 V
(regleringsstorhet)
58 0 – 10 V (kvittering)

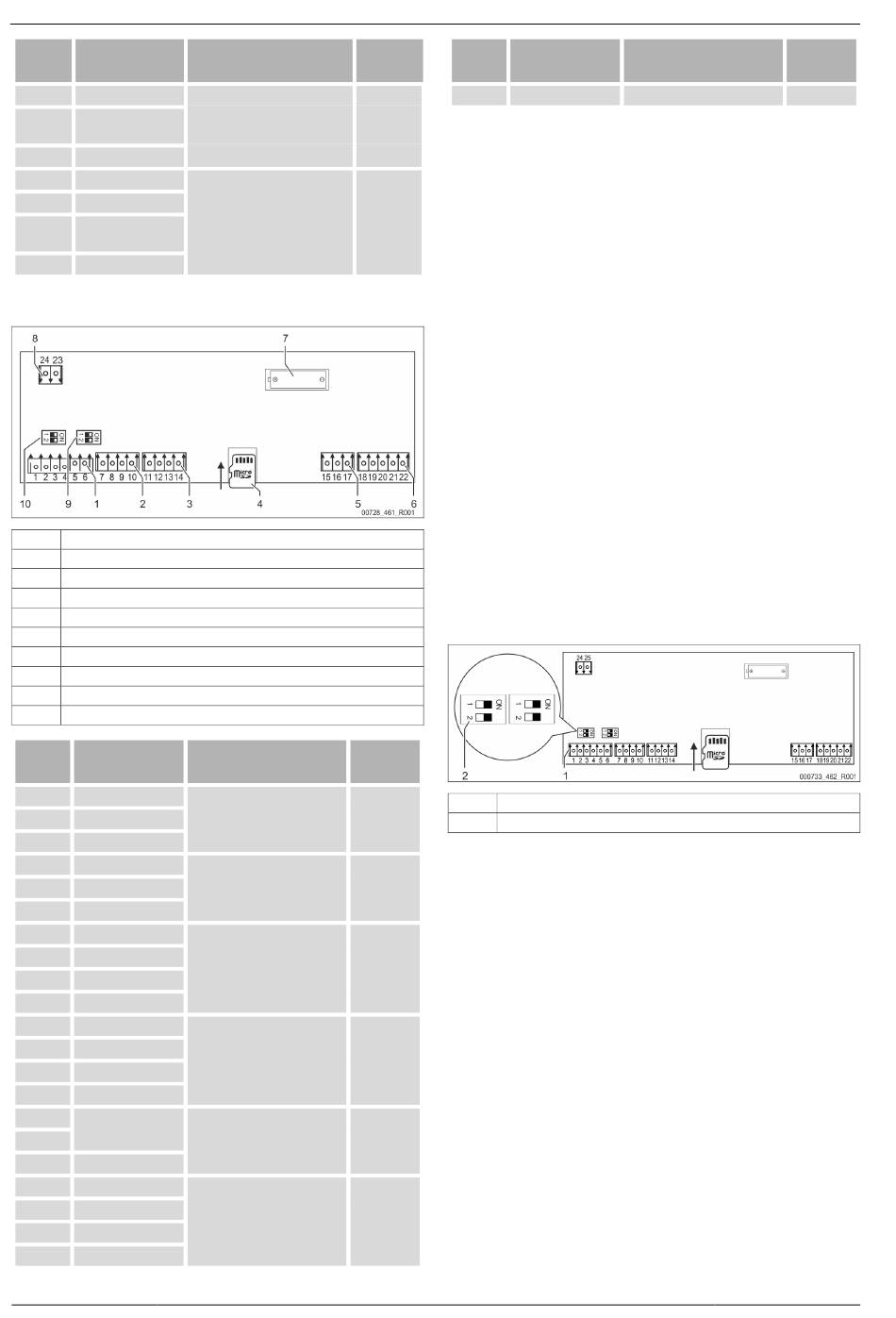

6.4.2 Kopplingsschema manöverdel
1 Gränssnitt RS-485
2 IO-gränssnitt
3 IO-Interface (reserv)
4 micro-SD-kort
5 Inmatning 10 V
6 Analoga utgångar för tryck och nivå
7 Batterifack
8 Försörjningsspänning bussmoduler
9 RS-485-anslutning
10 RS-485-anslutning
Plint-
Signal
nummer
1 A
2 B
3 GND S1
4 A
5 B
6 GND S2
7 + 5 V
8 RxD
9 TxD
10 GND IO1
11 + 5 V
12 RxD
13 TxD
14 GND IO2
15
10 V~
16
17 FE
18 Y2PE (skärm)
19 Tryck
20 GNDA
21 Nivå
236 — Svenska
Funktion
Överströmningsventil
(regleringskulventil RKV1)
Funktion
RS-485-gränssnitt
På platsen
Sammankoppling S1
RS-485-gränssnitt
På platsen
S2-moduler: tilläggs- eller
kommunikationsmodul
IO-Interface: gränssnitt till
Från fabrik
moderkortet
IO-Interface: gränssnitt till
moderkortet ---
(reserv)
Inmatning 10 V Från fabrik
Analoga utgångar: tryck och
nivå
På platsen
Standard 4 – 20 mA
Plint-
Kablage
nummer
22 GNDA
6.4.3 Gränssnitt RS-485
Via RS-485 gränssnitten S1 och S2 kan all information hämtas från styrningen och
användas för kommunikation med ledningscentraler eller andra enheter.
• Gränssnitt S1
– Högst 10 enheter kan drivas i en master/slave-sammanlänkning via
Från fabrik
detta gränssnitt.
• Gränssnitt S2
– Tryck "PIS" och nivå "LIS".
– Driftstatusar för pumparna "PU".
– Drifttillstånd regleringskulventil (RKH1) i överströmningsledningen.
– Eftermatningens drifttillstånd "Safe Control" (MKH1).
– Värden för kontaktvattenmätaren "FQIRA +".
– Alla meddelanden,  9.4 "Meddelanden",  244.
– Alla felminnesinmatningar.
Följande tillbehör finns för kommunikation mellan gränssnitten.
– Bussmoduler
• Lonworks Digital
• Lonworks
• Profibus-DP
• Ethernet
• I/O-tillvalsmodul,  6.4.3 "Gränssnitt RS-485",  236.
 Anvisning!
Beställ vid behov protokollet för gränssnittet RS-485, detaljer om
anslutningarna samt information om tillgängliga tillbehör från Reflex
kundtjänst.
6.4.3.1 Anslutning av gränssnittet RS-485
Moderkort till styrningen Control Touch.
Kablage
1 Anslutningsplintar för RS-485-förbindelsen
2 DIP-kontakt 1
Gå tillväga enligt följande:
1. Anslut RS-485-förbindelsen med den skärmade kabeln till moderkortet.
• S 1
–
–
–
2. Anslut kabelskärmningen på ena sidan.
• Plint 18
3. Aktivera termineringsmotståndet på moderkortet.
• DIP-kontakt 1
 Anvisning!
Aktivera termineringsmotståndet om enheten står i början eller i slutet av
RS-485-nätet.
